Як працює пожежна сигналізація принцип дії
Автоматична пожежна сигналізація отримала широке застосування серед багатьох сфер: промислове виробництво, місця громадського користування, житловий простір. Її установка гарантує своєчасне виявлення загоряння, допомога при евакуації людей із зони пожежі, віддалене сповіщення власників про аварійну ситуацію. Далі розглянемо, як працює пожежна сигналізація.

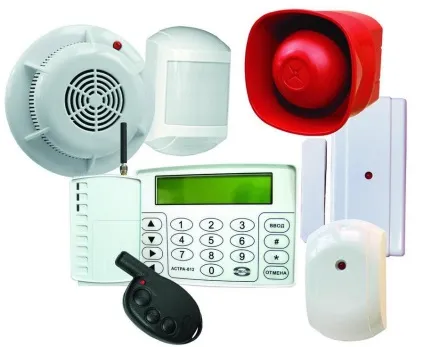

Пожежна сигналізація в квартирі, на виробництві, місцях громадського та іншого призначення має однакову конструктивну схему:
- Центральний пульт управління, прийому інформації. Сюди надходить вся інформація від сенсорів щодо обстановки на охоронно-контрольної території.
- Сенсорні датчики - пожежні сповіщувачі, що реагують на певні параметри навколишнього середовища з метою своєчасного виявлення ознак загоряння.
- Канали зв'язку. Пов'язують датчики з контрольним пунктом. Можуть бути:
- провідні (шлейфові): інформація надходить тільки до пульта контролю;
- бездротові (GSM): тривожний сигнал отримує пульт і заздалегідь певні абоненти мережі.
- Звукова, світлова система оповіщення.
- GSM-модуль для організації і підтримки бездротового зв'язку всередині всієї системи.
- Ручні механізми оповіщення (кнопка пожежної тривоги).
параметри реагування
Пожежна система сигналізації орієнтована для виявлення перших ознак запалення всередині підконтрольного простору. Змінюються параметри фіксуються сенсорними датчиками, налаштованими під певні фізичні показники. Залежно від цього, розрізняють кілька видів сповіщувачів. Наведемо параметри навколишнього середовища, за якими орієнтується охоронно-пожежне обладнання, а також сенсори, що вловлюють їх зміна.

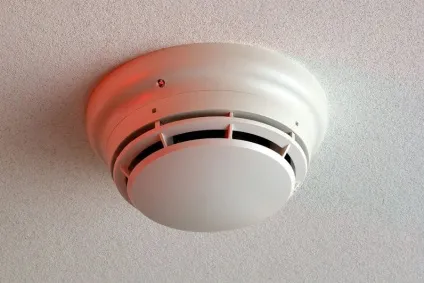

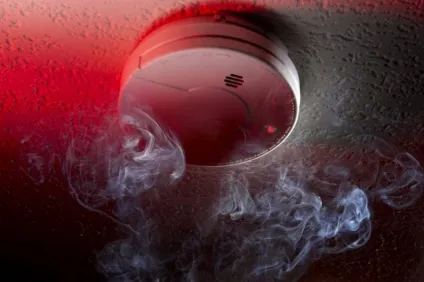

При певній концентрації диму всередині приміщення спрацьовує димовий сповіщувач. Його чутлива частина складається з фотоелемента, світлодіоди. Світлодіодний компонент постійно генерує спрямований світловий промінь. Прозоре повітря не створює перешкод для його проходження. Якщо ж задимленість досягає порогу концентрації, спрямований промінь розсіюється, фотоелемент фіксує його. При цьому струм генерує сигнал, ланцюг замикається, датчик активується.
Димові - одні з популярних ізвещательних сенсорів, але не самі оперативні.
температура
Підвищення температури всередині приміщення реєструється тепловими ізвещательнимі пристроями. Відбувається це так. Реагує компонент датчика складається з розведених контактів. При такому стані вони утримуються спеціальним сплавом, який при підвищенні температури до строго певного рівня починає плавиться. Контакти, більше не утримуються, замикають ланцюг, включаючи сповіщувачі. Сигнал передається до центрального пульту. Особливість - невисока оперативність спрацьовування. Після загоряння має пройти час, щоб температура повітря всередині приміщення прогрілася до рівня, достатнього для активації сенсора.
Ще вид датчика, що реагує на тепло джерела загоряння, - інтегральний. Активна частина складається з металевих елементів, опір яких тим більше, чим вище температура. Досягаючи потрібного показника, вони замикають ланцюг, посилають тривожний сигнал системі контролю.
Вогонь випромінює електромагнітні хвилі певної колірного спектра. Їх можна зафіксувати за допомогою інфрачервоних елементів, встановлених всередині сповіщувачів полум'я. Датчики фіксують виникнення пожежі на початкових етапах, дозволяючи оперативно його ліквідувати. Найбільш ефективні з усіх ізвещательних пристроїв.
Принцип дії
Системи автоматичної пожежної сигналізації відрізняються способом реагування, передачі інформації контрольної панелі. Цим визначається принцип дії, за яким працює пожежна сигналізація.
- Порогові. У кожного датчика протипожежного обладнання є поріг реагування, спочатку устанавленнимі виробником. Сповіщувач активується тільки після досягнення якимось параметром певного рівня концентрації (наприклад, дим, тепло). Якщо порогу не досягнуто, сенсор не включається, хоча спалах відбувся і розвивається далі. Це один з недоліків даної системи.
Ще слабке місце - приблизне визначення локації загоряння. Порогова установка структурно виглядає як мережа шлейфових променів, спрямованих від центру до периферії. Кожен промінь включає кілька десятків сповіщувачів. Під час спрацьовування одного сенсора сигнал йде від усього шлейфу, не визначаючи конкретне місце пожежі.
Кнопка пожежної сигналізації ручного типу управління
Пристроями ручного типу управління оснащуються все охоронно-пожежні системи. Це необхідна умова проектування пристроїв безпеки будь-якого рівня.
Кнопки пожежної сигналізації можуть бути безпровідними, або підключеними загальної шлейфової схемою. Бездротові пристрої забезпечені автономними джерелами енергії - батареєю, заряду якої вистачає надовго (кілька років).

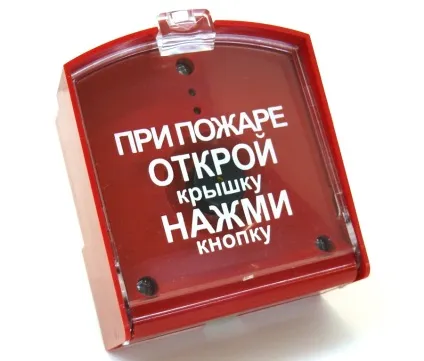

Пожежна кнопка монтується всередині протиударного пластикового корпусу з прозорою кришкою, зверху якої розміщується напис про те, як активувати механізм. Пристрій стандартно забарвлене яскравим червоним кольором для легкого виявлення в аварійній ситуації. Будь-хто може включити його вручну. Деякі моделі виготовляються з кришкою, що закривається на ключ. Їх встановлюють в освітніх установах, щоб уникнути марного включення сигналізації дітьми.
Принцип роботи пристрою простий. При виявленні загоряння, необхідно відкрити кришку, натиснути кнопку, або повернути важіль до положення «Тривога». Відключити сигналізацію також можна вручну, зробивши зворотний порядок дій.
Автоматичні протипожежні системи постійно оновлюються, удосконалюються виробниками. Схема тривожного сповіщення по мережі стільникового зв'язку дозволяє підвищити оперативність реагування. Підключення до системи абоненти моментально отримують сигнал небезпеку, що виникла незалежно від місцезнаходження. Це значно покращує систему контролю за виробничим об'єктом, житловим приміщенням, громадської майданчиком і т.д. виводить роботу пожежної сигналізації на більш високий рівень.
