Способи зведення купола, існуючі на сьогоднішній день:

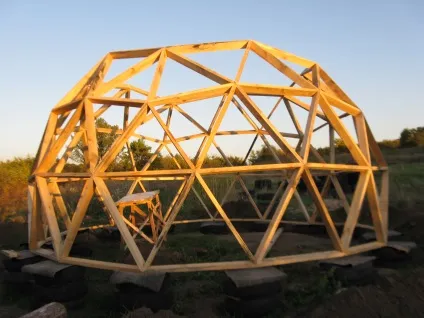

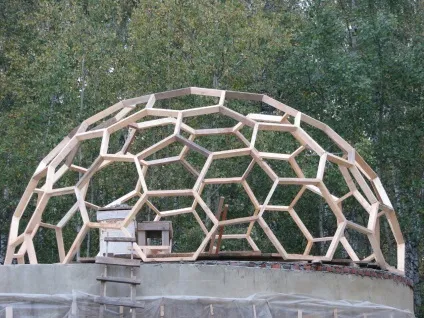

Геодезичний купол - набір несучої конструкції з трикутних або шестикутних конструкцій (дерев'яні, пластикові, металеві стрижні з сталеві вузли). Недолік: дорогі і складні або слабкі вузли, конструкція не стабільна поки не зібрана;

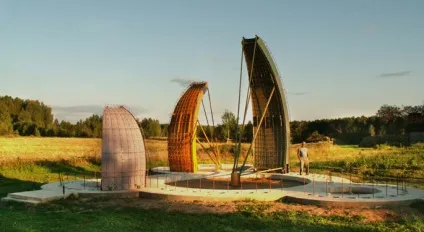

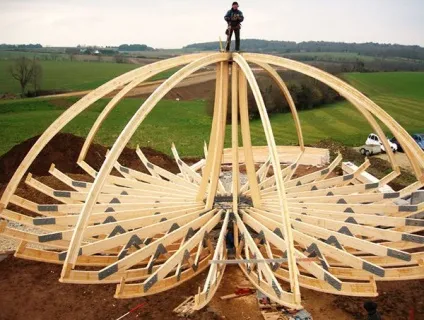

Рамний спосіб - установка кривих балок по формі купола, вся конструкція набирається секторами. Сюди ж відносяться варіанти будівництва куполів зі сталі. Недолік: необхідність у виготовленні дорогих клеєних балок або зварних конструкцій, не стабільна поки не зібрана (за винятком вантових конструкцій);

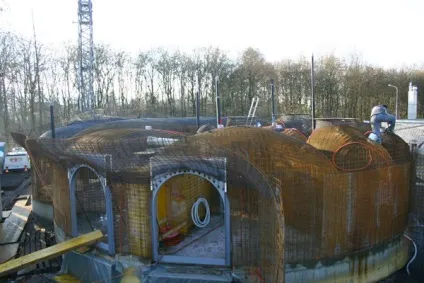

Спосіб торкретування на арматурний каркас - набирається арматурна сітка, після чого насосом набризкують бетон. Недоліки: висока вартість будівництва, складність арматурних робіт, необхідний бетонний завод;

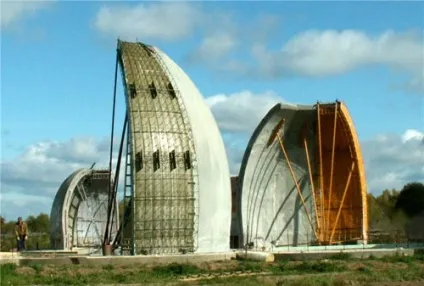

Купол з опалубки - на заводі виготовляється сектор опалубки і на місці будівництва послідовно заливаються сектора і замикаються в купол. Сюди ж відноситься варіант, коли на заводі відливаються елементи і на майданчику збираються в купол, за допомогою техніки. Недоліки: висока вартість будівництва, наявність бетонного заводу, обмеження по формі купола, конструкція не стабільна поки не зібрана, через необхідність її стабілізувати йде перевитрата бетону;

Метод «надувкі» - на майданчику розкладається величезний надувна куля, після чого особливим чином розкладається арматура, вона не закріплюється жорстко, а на спеціальних гачках, далі починається заливка бетону, в міру заливки надувається куля, в результаті виходить купол. Недоліки: наявність спеціальної опалубки, необхідний бетонний завод, спеціальна бетонна суміш, залити необхідно до схоплювання;

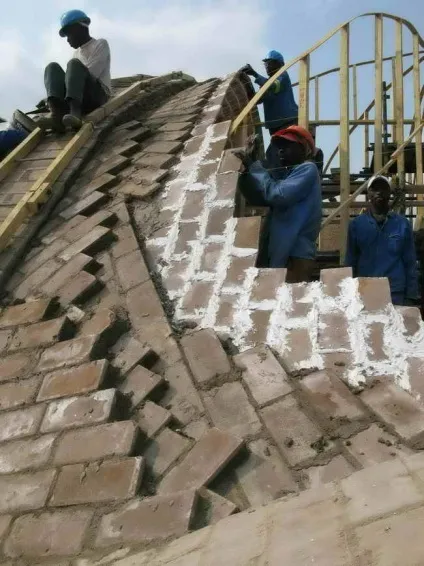

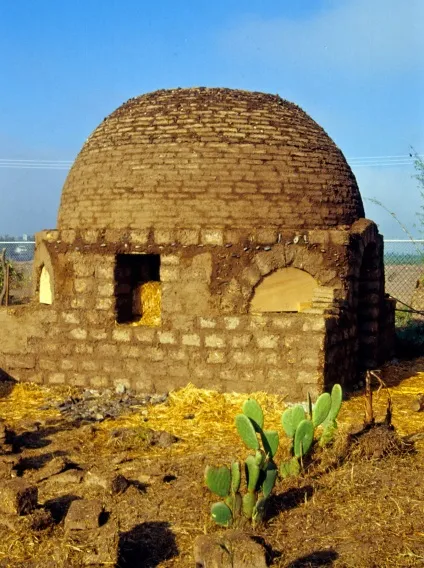

Класичний метод викладки купола з цегли (плімфи) з опалубки або за шаблоном. Недоліки: конструкція не стабільна поки не зібрана, високу майстерність мулярів і якість матеріалу.

Купола з (superadobe) мішків з ущільненим грунтом. Купол зростає поступово, застосовується практично будь-який грунт. Недоліки: дуже боїться вологи і сонця, занадто багато роботи, обмеження за формою і розмірами купола.

Начебто все, але можливо є ще варіанти.

Кожен з вище перерахованих способів має свої плюси і свої недоліки. Від деяких варіантів відмовилися, деякі застосовуються і сьогодні. Всі варіанти куполів відмінно економлять простір, можна перекривати великі прольоти.

Пропоную розглянути три методи будівництва купольних і склепінних будинків:

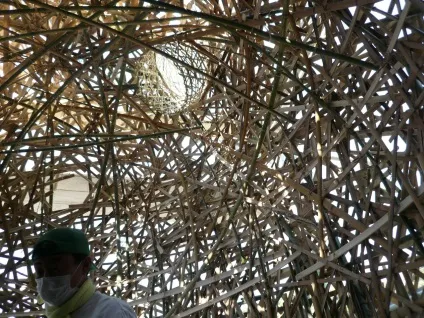

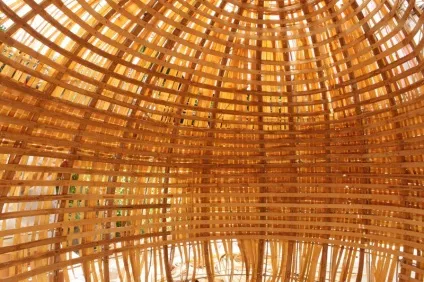

Отже, маємо рівну площадку, підготовлену під будівництво. У нас закладена стрічка по формі купола. Далі знадобиться багато прутів діаметром в палець-два, довжиною від півтора метром до трьох. Прути повинні бути з верболозу, ліщини або акації (думаю молодняк - те, що треба), але ні в якому разі не брати бузину, калину чи іншої чагарник у якого пухка серцевина. Закріплюємо прути вертикально, досить жорстко в підставі, щоб не вешталися і не вивалювалися при згинанні. Крок прутів 70-120 мм. Далі, в центрі необхідно встановити шаблон купола - це вертикальна щогла на поворотному шарнірі (вісь обертання) до якої прикріплений шаблон-дуга купола (повторює внутрішнє обрис купола). Тепер приступаємо до плетіння гігантської кошика. Розмір осередку 150х70 мм приблизно, можна квадратні 70Х70 або 50Х50. Вплітаємо все нові і нові прути, поперемінно заплітаючи вертикальні стійки, і поступово надаємо форму. Після того, як піднялися на метр можна закласти 700 мм знизу саманом, товщина саману біля основи 500 мм, використовуємо важкий, добре вимешенное саман. Укладаємо грубо - коржик-куля діаметром приблизно 100-150 мм з силою вкідиваем на тин. Треба зробити так, щоб 400 мм саману залишилося зовні, а 100 мм всередині купола. Після вкідиванія коржів, треба взяти кийок і прішлёпнуть саманіну в єдину масу. Вологість повинна бути така, щоб коржик з висоти плеча падала практично, чи не деформуючись, повинна залишатися лише невелика вм'ятина. Природно, розсипатися коржик теж не повинна. Важливо застосовувати солому, чим більше соломи зможе замісити «саманомес», тим краще. Виклавши один шар висотою близько 700 мм, не розрівнюйте, нехай він буде максимально грубим, накрийте мокрими ганчірками, потім клейонкою, після чого продовжуємо плести купол. Завдання в тому, щоб по колу піднімати саманну стіну, по 500-700 мм, використовуючи тин як несучу сітку.

Перед укладанням другого і наступних шарів саману треба зняти ганчірки з клейонкою і промазати нижній шар глиняним молочком. Після цього продовжуємо нарощувати стіну. Саманна стіна повинна поступово ставати тонше до вершини. На самій вершині товщина саману повинна бути не більше 150 мм. У міру зростання стін можна встромляти нові вертикальні прути-стрижні для плетінні в саман і додатково прив'язувати їх мотузками в верхівках попереднього стрижня. Можна використовувати розколоті уздовж рейки (дранку) для набору каркаса. При правильному виготовленні каркас спокійно несе вага робітників, незважаючи на хиткість.

Такий метод обмежений діаметром куполів - до 4.5-5 м, і їх формою - купол повинен прагнути швидше до «шолому» ніж до півсфері. Метод трудомісткий, він відмінно підходить для степового регіону, де є глина і чагарник. Отримуємо відмінну несучу конструкцію купола.

Маємо готовий майданчик з залитої стрічкою. Всередину майбутнього купола зносимо необхідну кількість солом'яних тюків. Тюки укладаємо з перев'язкою так, щоб конструкція не хиталася. Отримуємо скирти, яка грубо нагадує півсферу. Далі беремо суміш піску і глини (80-90% піску і 20-10% глини) і обмазуємо солом'яний «купол», надаючи форму півсфери. Завдання - отримати таку поверхню, яку потім не треба буде додатково обробляти. Готова свого роду опалубка-болванка. Далі може бути кілька методів будівництва, в залежності від діаметра півсфери: якщо діаметр менше 5 м - можна застосовувати саман, якщо від 6 до 12 - застосовуємо сталефібробетон або повнотіла цегла. Принцип укладання саману такий же як і в попередньому методі або використовувати саманні блоки. Сталефібробетон наноситься насосом, суміш повинна мати дуже низьку плинність і швидко схоплюватися. Можливо, знадобляться лісу для заливки. Товщина бетону у повинна бути близько 150 мм біля основи і близько 70-80 мм у вершини. Після повного висихання (набору конструктивної міцності) бетону (або саману) починаємо виймати солому і глиняно-піщану суміш. В результаті отримуємо купол з ідеальною внутрішньою поверхнею. Після утеплюємо, гідроізоліруем, вентіліруя, вкриваємо і експлуатуємо.

Хочемо будувати заглиблені приміщення. Маємо майданчик з ухилом, грунт - глина, супісок, крейда, неважливо, головне, щоб не скеля. Починаємо земляні роботи, наша задача розмітити контури майбутньої споруди. Приймаємо за основу якусь точку, нехай це буде 0.000. Щодо неї підлога повинна бути заглиблений, наприклад, на 2 метри (відмітка підлоги: -2.000), а відмітка вершини буде +2.500. Починаємо вибирати землю в тих місцях, де буде наша стіна. Спочатку робимо вертикальні траншеї, грунт відкидаємо всередину майбутньої споруди. Іншими словами, формуємо ті ж обриси куполів, склепінь, які необхідно отримати. Подчищаем стінки, надаємо необхідну форму і ухили. Після того як «болванка» закінчена, можна приступати до виготовлення фундаменту і купола. Ми можемо використовувати такі методи куполостроенія: заливка сталефібробетоном, глинобит, укладка саманних коржів або блоків, купол з цегли. Перед тим, як почати використовувати один з цих методів «дурню» краще укрити плівкою або старими банерами, тканиною і на цю основу укладати несучу конструкцію купола. Коли купол готовий, починається найцікавіше. Треба вибрати весь грунт- «болванку». Грунт можна вибирати двома способами:

1) через круглий люк в вершині купола - грунт виймається і укладається біля основи, поступово обваловивая купол;

2) через отвори біля основи купола, і також поступово заглиблюючись купол.

Це дуже трудомісткий процес, який краще максимально механізувати. Треба буде перекидати кубометри грунту вручну. Таким методом можна будувати будинки заглиблені або обваловані, склепінні конструкції будь-якої складності.

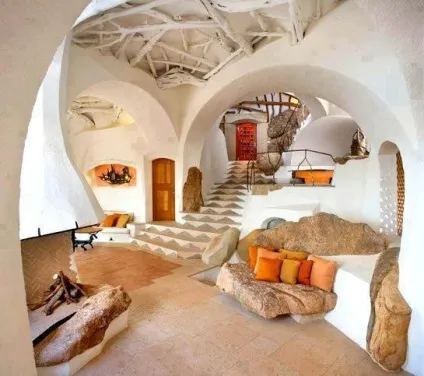

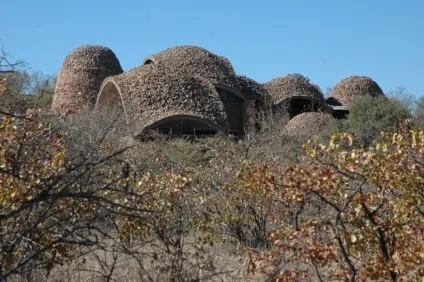

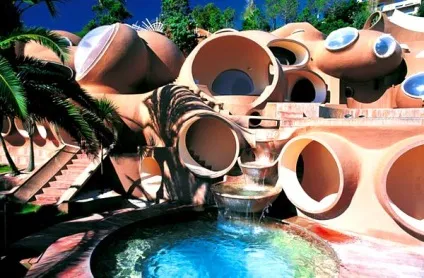

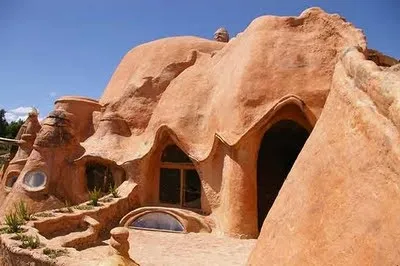

Протягом усього цього праці ми говорили про куполах і зведеннях, простих напівсферичних обсягах, але будь-який з описаних методів може застосовуватися для різноманітних, складних біонічних форм. Можна виплітати арки і складні віконні прорізи, на одному великому куполі можна розмістити безліч маленьких. Можна ускладнити форму купола, зробивши його схожим на очищений мандарин. Купол може переходити в склепіння. Можна стикувати кілька складних куполів в один приголомшливий і складний обсяг, який буде приводити в екстаз будь-якого, хто потрапляє всередину приміщення. Методи розроблені для індивідуального житлового будівництва, вони не зручні для використання при будівництві великопрольотних об'єктів.

Я не придумав нічого нового, просто адаптував традиційні методи будівництва печей під будівництво споруд. Третій метод - це вдосконалений метод «стіна в ґрунті». Я не стверджую, що ці три методи краще тих, що застосовуються традиційно, а пропоную вам альтернативу і варіанти. Я дав вам методи, а форма обмежена лише вашою фантазією.

(С) Архітектори: Булька К.В. і Булькова М.А.
