Як підключити накопичувальний водонагрівач

Забезпечити нормальне постачання квартири або будинку гарячою водою можна двома способами. Найчастіше це перехід на двоконтурний газовий котел, оснащений додатковим пристроєм відбору гарячої води, або установка накопичувального водонагрівача достатньої потужності. Перший варіант потребує значних капіталовкладень і дозволів контролюючих організацій, тоді як встановити та виконати підключення накопичувального водонагрівача можна своїми руками без особливих проблем.

Пристрій накопичувального водонагрівача

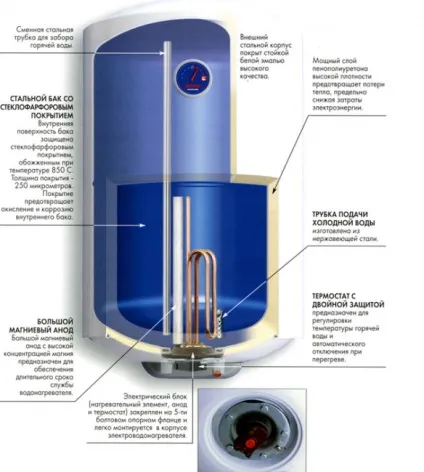

Простий водонагрівач бойлерного типу виконаний у вигляді герметичної ємності з емальованого або легованого тонколистового металу. Усередині бака встановлені закрита електрична спіраль і патрубки подачі - відбору води, за допомогою яких можна підключити водонагрівач до водопроводу. Для забезпечення зберігання води в гарячому стані накопичувальна ємність, крім Тена, обладнується додатковими пристроями:

• Автоматикою включення-виключення спіралі з терморегулятором і поворотним термостатом;
• Системою магнієвого захисту корпусу бака і металевого кожуха спіралі від електрохімічної корозії;
• Ефективною теплоізоляцією стінок, що дозволяє на порядок знизити втрати тепла через металеві стінки балона.

Важливо! Щоб забезпечити надійну роботу, водонагрівач накопичувальний комплектується внутрішнім захистом від перегріву і короткого замикання.

Дорожчі моделі накопичувальних водонагрівачів комплектуються цифровими термометрами і світловою індикацією режиму роботи, в простих системах застосовується механічний термометр, що монтується на зовнішній бічній поверхні балона.

Принцип роботи водонагрівача

Головна ідея, закладена в конструкцію бойлера, полягає в цілодобовому забезпеченні гарячою водою. Для цього в пристрої накопичувального типу використовується два нагрівача, великої і малої потужності, або один Середньоглибокі.

У бойлерах з подвійним Теном потужний водонагрівач включається при першому заповненні ємності або при великому і тривалому витраті гарячої води. Другий елемент, що нагріває використовується, як керуючий. Він включається автоматикою на короткі проміжки часу для компенсації втрат тепла і підтримки температури води в ємності водонагрівача.

У простих моделях накопичувального водонагрівача варто один елемент потужністю трохи більше 1,5 кВт. Автоматика включає і вимикає його по команді термостата.

Різниця на перший погляд незначна, але на практиці модель водонагрівача накопичувального типу з двома спіралями більш зручна і безпечна, ніж з одним Теном.

До відома! Включення і вимикання малопотужної спіралі практично не впливає на роботу домашньої побутової техніки, тоді як потужний, постійно «клацали» водонагрівач призводить до перепадів напруги в мережі до десятка вольт.

Як працює система управління підігрівом. При відкритті крана гаряча вода, що зберігається в накопичувальній ємності, під надлишковим тиском буде витікати і одночасно звільняти простір для холодної води. Термостат реагує на зниження температури води і підключає спіраль. Якщо в холодній воді розчинена велика кількість повітря, при нагріванні тиск може перевищити допустиму межу, що призведе до скидання через аварійний клапан. В процесі монтажу до аварійного клапану потрібно підключити зливну магістраль.

Монтаж і підключення накопичувального водонагрівача до комунікацій в будинку

Перш ніж вирішувати, як підключити накопичувальний водонагрівач, потрібно вибрати місце під установку нагрівального приладу, яке повинно відповідати таким вимогам:

1. Пристойні габарити накопичувального бака повинні розташовуватися на рівні не менше 500 мм від підлоги. Буде потрібно підключити висновки водонагрівача до водопроводу, а «затиснуте» в кухонному просторі положення балона може серйозно ускладнити роботу;
2. Труба, що з'єднує висновок на водонагрівачі і кран гарячої води на мийці або в душі, повинна бути мінімальної довжини. Можна встановити і підключити бойлер у ванній кімнаті або в підвалі, але в цьому випадку збільшуються втрати тепла, і збільшується витрата електроенергії;
3. Якщо планується використовувати стандартний монтаж водонагрівача на стіну, то для кріплення нагрівача потрібно вибрати місце на капітальної або внутрішній перегородці, товщиною не менше ніж одну цеглину.

Невеликі за обсягом накопичувальні нагрівачі можна заховати всередині кухонної шафи або під мийкою, тим більше що близькість каналізації і водопровідних труб дозволяє підключити прилад з найменшими витратами.

Настінний варіант установки апарату

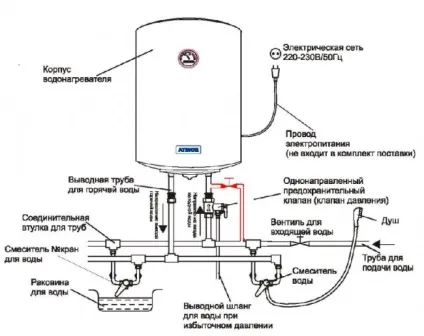

Щоб змонтувати і підключити накопичувальний водонагрівач в настінному варіанті кріплення, потрібно розмітити стіну за допомогою наведених в паспорті шаблонів установки. Загальна схема підключення накопичувального бака приведена нижче.

За допомогою лінійки і будівельного рівня розмічають точки під установку анкерних гаків і наносять лінії підведення труб і електропроводки. Далі буде потрібно проштробити на стіні два канали для труб холодної та гарячої води, окремо вирізається паз для укладання виділеної проводки, щоб підключити водонагрівач до мережі. На цьому етапі, як правило, виконують контрольний підвіс накопичувальної ємності на гаках, щоб переконатися в правильності виконаної розмітки і виключити нестиковки по осях підведень.

Збірку і укладання труб в підготовлені канали потрібно виконати до того, як корпус накопичувального нагрівача буде остаточно закріплений на анкерах. Такий спосіб складніший, але він дозволяє встановити крани, заштукатурити канали та відновити обробку стін приміщення.

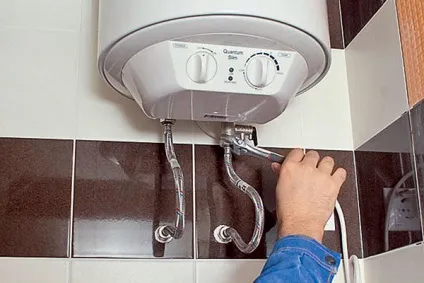

Після підвісу корпусу на анкерах потрібно укласти на забиті в стіни анкера компенсаційні шайби і загорнути гайки кріплення. Висновки гарячої та холодної води бойлера до кранів підведених труб можна підключити за допомогою різьбової муфти або сполучних шлангів у металевій оплетке. Обидва різьбових ділянки на кінцях труби і введення бака підмотувати ущільнювальної стрічкою фумкой, після чого з'єднуються різьбовою муфтою.

Набагато простіше підключити накопичувальний водонагрівач за допомогою сполучних шлангів. У цьому випадку замість муфти на підмотавши клоччям або фумкой ділянки зовнішньої різьби укладають ущільнювальні силіконові прокладки і навертають різьбові гайки шлангів.

Перед тим як підключити електроживлення, необхідно виконати опресовування труб тиском води. Для цього відкривають кран підведення холодної води і перевіряють протягом півгодини все місця з'єднань на підтікання води. Якщо проблем немає, можна підключити електроживлення.

Як укласти і підключити проводку

Для будь-якого накопичувального водонагрівача необхідно прокласти і підключити свою виділену проводку до вступного щита. Схема підключення приведена нижче.

Найкраще підійде трижильний кабель з перетином проведення більш 3 мм. Проводку укладають в пластиковий гофр і монтують під плінтус або в проштробленний в стіні паз. На вступному щиті кінці проводки підключають до окремого автомату і приладу УЗО після виконання монтажу на водонагрівачі. Першим монтується дріт заземлення, далі нульова жила і фазна.

Запуск бойлера виконується за інструкцією виробника. Якщо при першій же спробі спрацьовує автомат захисту або прилад УЗО, необхідно відключити проводку і додатково перевірити накопичувальний водонагрівач на можливе підтікання води з ущільнень бойлера.

висновок

Не варто намагатися підключити накопичувальний водонагрівач за тимчасовою схемою за допомогою виносних шлангів, перенесень або кріплень. Накопичувальний водонагрівач являє складний і потужний прилад, тому падіння або розгерметизація підведень може привести до аварії з розливом 50 литровку гарячої води. Якщо ви не знаєте, як правильно підключити водонагрівач, краще звернутися до професіонала.
