Як підключити електричний тепла підлога правильно підготовка підстави, підключення до мережі

Підключення електричної теплої підлоги зводиться практично до приєднанню його до електрики і терморегулятора.

Треба сказати, що ці операції настільки прості, що їх можна сміливо виконувати самому, хоча, як і в будь-якому іншому справі, тут є свої секрети.

Щоб тепла підлога був дійсно ефективним, його спочатку потрібно правильно «зібрати», а потім підключити.

Як підключити електричний тепла підлога правильно?

1. Вирівняти чорнове покриття і усунути дефекти у вигляді тріщин.
2. Постелити теплоізоляцію фольгованої поверхнею до стелі.
3. Укласти саму систему теплої підлоги - кабель, нагрівальні мати або інфрачервону плівку.
4. Кабель зафіксувати стяжкою, теплові мати - клейовий основою. а на плівку можна відразу класти фінішне покриття.

На етапі, коли тепла підлога вже покладений, його потрібно підключити до терморегулятора і перевірити на справність.

установка терморегулятора

Місце для термостата потрібно вибрати ще до початку монтажу підлоги. так як саме від нього починається вся система. Терморегулятор необхідний для відстеження температури в приміщенні і підтримки її на необхідному рівні, а так само для підключення всього контуру до мережі.

Для терморегулятора з вбудованим фіксатором температури повітря оптимальною відстанню від теплої підлоги буде 1.5 м. Вибираючи для нього місце, потрібно простежити, щоб на нього не потрапляли промені сонця, інакше його налаштування будуть показувати невірні дані.

1.
   Механічного типу.
2. Програмного типу.

Останні самостійно відстежують як температуру підлоги, так і повітря, і якщо вона стає нижче заданої, то в потрібний момент система включається і йде обігрів.

Кожен терморегулятор має схему підключення, а в деяких моделях вона зображена прямо на корпусі:

1. В обраному для приладу місці на стіні потрібно зробити отвір і провести від нього поглиблення вниз до підлоги.
2. Потім підвести до нього кабелі теплої підлоги, дроти мережі і самого терморегулятора.
3. Для укладання всіх проводів рекомендується використовувати гофровану трубку з заглушкою.
4. Після того, як прилад встановлений, до нього потрібно підвести заземлення, фазу і нуль.

Якщо датчик не йде в комплекті з теплою підлогою, то потрібно вибирати такий, щоб його максимальний струм, збігався з тим, який споживає підлогу.

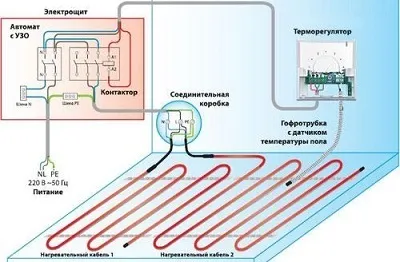

Підключення кабельної системи

Як правило, подібні роботи краще довірити професіоналам, але при бажанні, можна зробити підключення електричної теплої підлоги самостійно:

1. Термодатчик обігрівальної системи потрібно «упакувати» в гофровану трубку і укласти в підготовлену в стіні штробу.
2. Підключити провід від датчика до терморегулятора. а його самого зафіксувати між витками нагрівального елементу статі.
3. Останній етап - це перевірка всієї системи за допомогою тестера і звірка показників з даними. заявленими виробником в інструкції.

Після того, як теплий кабельний підлогу довів свою працездатність, на нього кладеться стяжка, а після її повного висихання підлогове опалення можна включати.

Читайте у нас на сайті про технології і послідовності укладання теплого електричного підлоги під:

А також дізнайтеся в цій статті про те, як зробити електрична тепла підлога своїми руками.

Приєднання теплових матів

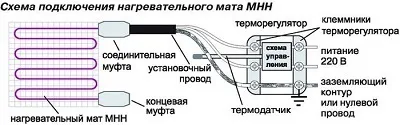

Схема підключення нагрівальних матів досить проста:

1. Визначається місце, де буде встановлений терморегулятор.
2.
   Мати укладаються, згідно заздалегідь складеною схемою. Зручність цього виду теплої підлоги в тому, що мати можна розрізати і укладати так, як вимагає форма і площа кімнати.
3. Датчик температури потрібно укласти в гофровану трубку і закріпити на підлозі між витками системи, а кабель від нього під'єднати до терморегулятора згідно зі схемою.

Зручність монтажу нагрівальних матів в тому, що, розрахувавши заздалегідь потужність і корисну площу кімнати, можна придбати набір з відповідною потужністю і довжиною кроку.

У цій системі штробу для гофрованої трубки доведеться робити не тільки в стіні, як у випадку з кабельною підлогою, але і в підлозі. Це пов'язано з тим, що нагрівальні мати має товщину всього 15 мм. Щоб слухавка не стирчала, її «замуровують» в підлогу.

Підключення плівкового статі

Інфрачервона плівка, це приклад того, що підключення електричних теплих підлог до мережі може стати перевіркою на терпіння.

Вона влаштована так, що з кожної її секції виходить 2 дроти, а якщо таких секцій багато, то і їх, відповідно теж, і все їх потрібно підвести до терморегулятора:

1. Щоб полегшити роботу, рекомендується встановити розпаєчних коробку. а кожен провід помітити, якщо це не зробив виробник.
2. У коробі дроти з'єднуються відповідно фаза до фази. нуль до нуля за допомогою спайки так, щоб їх вийшло два. Ось ці 2 дроти і підключаються до терморегулятора.
3. Кожну теплопроводящую смугу з одного боку плівки потрібно ізолювати, а до іншої підключити силовий провід. Щоб все з'єднати правильно, листи укладаються паралельно один до одного.
4. Терморегулятор і штроба від нього робляться так само, як описано в попередніх системах. а термодатчик укладається в гофровану трубку, фіксується на підлозі і підключається до термостата.

З плівковими статями потрібно бути особливо уважним, так як правильно під'єднати їх можна тільки один раз. Якщо щось було зроблено не так, доведеться міняти весь лист.
