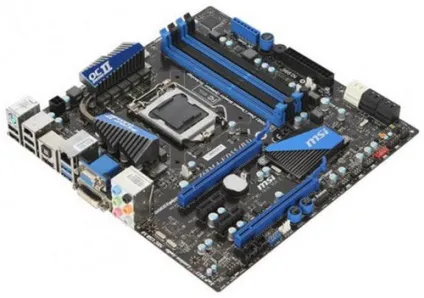

Як підключити дроти до материнської плати

Збираючи комп'ютер, ви повинні підключити наступні дроти до материнської плати:
• живлення;
• дроти від кнопки Reset, кнопки управління живленням системного динаміка. а також індикатори роботи комп'ютера і завантаження жорстких дисків;
• шлейф або кабель від жорсткого диска і CD / DVD-приводів;
• інші дроти від інших комплектуючих при необхідності (наприклад, проводи додаткових USB-портів) .Подключать дроти до материнської плати слід в описаному порядку. Щоб дізнатися правильну схему підключення, попередньо прочитайте цей посібник користувача материнської плати, скачавши його з сайту виробника.

Провід, що подають напругу на материнську плату від блоку живлення. об'єднані в один великий коннектор. За розміром він перевищує інші і точно відповідає контактам на системній платі. Підключивши дроти. щільно закріпіть їх за допомогою спеціального фіксатора на одній зі сторін коннектора. Наступним підключіть провід живлення, що йде від кулера. до контактів плати, позначеним ідентифікатором Fan.

Далі підключіть проводи від сигнальних лампочок і кнопок корпусу системного блоку до відповідних контактів материнської плати. Зазвичай вони розташовані в одному місці. Кожен контакт при цьому маркується відповідним ідентифікатором, наприклад, Pwr, і при неправильному підключенні відповідна кнопка або лампочка не будуть працювати.

Після того як ви підключили харчування та інші дроти до материнської плати. вставте шлейфи та кабелі від жорстких дисків і оптичних приводів до відповідних роз'єми. Після цього вам може знадобитися підключити дроти до материнської плати від інших пристроїв, якщо це передбачено їх конструкцією. Щоб визначити контакти для їх приєднання, попередньо вивчіть схему підключення в призначеній для користувача документації.

Якщо ви ще не купили окрему звукову карту або у вас не персональний комп'ютер, а ноутбук, може виникнути необхідність підключити звук з вбудованою в материнську плату звукової карти. На сучасних материнських платах такі вбудовані звукові плати досягли такого рівня, що майже ні в чому не поступаються дискретним звуковим рішенням. Навіть підтримка 8-канального звуку з боку інтегрованих звукових рішень перестала бути чимось особливим.

• - Комп'ютер (ноутбук) з ОС Windows;
• - материнська плата з вбудованою звуковою картою;
• - драйвера на вбудовану звукову плату;
• - звукові колонки.

Спочатку встановіть драйвера на вбудовану звукову плату. Знайдіть диск, який додавався до вашої материнської плати, там повинно бути все необхідне, в тому числі і ці драйвера. Установка звукових драйверів відбувається практично автоматично - досить вставити диск в дисковод, клацнути рядок, що відповідає за їх установку, і слідувати інструкціям на екрані. Майстер установки попросить прийняти умови ліцензійної угоди, погодьтеся з ними, клацніть «Далі» і дочекайтеся закінчення установки, після чого перезавантажте комп'ютер або ноутбук.

Після того, як завантажиться Windows, дочекайтеся, поки система виявить новий пристрій (тобто вашу звукову карту) і встановить на неї драйвера. В кінцевому підсумку повинно з'явитися повідомлення про те, що пристрій встановлено і готове до використання.

Вставте провід від колонок в роз'єм звукової плати. Якщо це стереоколонки, достатньо підключити тільки один провід. Якщо це 6 або 8-канальна аудіосистема, проводів може бути кілька. Якщо у вас комп'ютер, то роз'єми звукової плати зазвичай забарвлені. Зеленим або салатним кольором позначено вхід для стереоколонок і центральних колонок в разі багатоканальної аудіосистеми. Проблем з виявленням потрібного роз'єму виникнути не повинно, просто вставте туди відповідний провід. У багатоканальної аудіосистеми всі дроти, які підключаються до звукової плати, зазвичай забарвлені в ті ж кольори, що й самі роз'єми на звуковій карті.

У разі якщо у вас ноутбук, роз'єм звукової плати може бути довільного кольору. Щоб не помилитися, зверніться до керівництва користувача, або можете включити на ноутбуці музику і по черзі вставити штекер в кілька роз'ємів на ньому, поки не почуєте звук. Можна не боятися того, що ви вставите штекер в невірний роз'єм, так як це ніяк не шкодить роботі ноутбука.
