Як Новомосковскть аерологічну діаграму

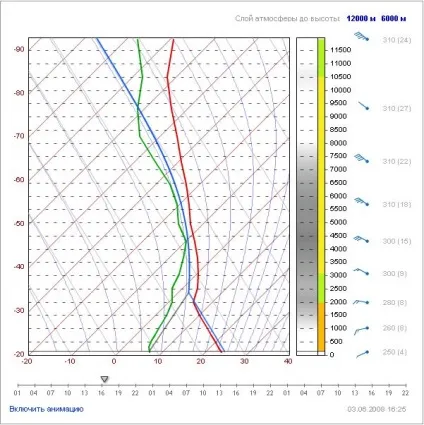

Права шкала графіка - висота в метрах над рівнем моря і з проясненнями у вигляді затемненого стовпа.
Ліва і нижня шкала - температура повітря.
Сама нижня шкала - шкала часу і дата, зовсім справа-внизу.
Сама права шкала - шкала напрямку і сили вітру.
Червона лінія - це розподіл температур по висоті. Графік "косою", тобто вісь температур похила.
Зелена лінія - це точка роси, тобто температура при якій волога в повітрі почнемо конденсуватися.
Щоб дізнатися температуру на якийсь висоті, проводим пряму від правої шкали до перетину з червоною кривої, і введемо вниз паралельно тонким червоних лініях. По лівій і нижній шкалі Новомосковськ температуру.
Але нас більше цікавить не сама температура, а її градієнт - зміна з висотою. Зверніть увагу на тонкі сірі лінії, що йдуть з нахилом вліво-вгору (по центру графіка там плутаються інші лінії, але по краях вони чітко видно) Це лінії сухоадіабатіческого процесу. Якщо температурна крива у землі йде паралельно цих лініях, то це показує на відмінну термічно погоду.
Терміки будуть, якщо червона крива в нижній частині графіка йде з нахилом і до висоти де вона починає згинатися вправо (там починається інверсія).
Тепер про хмари. Як ви напевно вже помітили, крім червоної кривої на графіку є ще й зелена. Це - точка роси, вірніше її залежність від висоти. Вона завжди розташовується зліва від температурної кривої. Якщо вони стикаються, це означає що на даній висоті стовідсоткова вологість. На графіку є трикутник з сірої та синьої ліній. Він символізують кількість водяної пари в повітрі. Не вдаючись в наукові джунглі, поясню тільки те, що вершина трикутника - є база хмар. (Увага: Це справедливо лише в тому випадку, коли температурна крива йде похило). Якщо інверсія (загин червоною кривої) починається нижче передбачуваної бази хмар, то хмар не буде взагалі (я маю на увазі купчасті хмари).
На даній діаграмі можна прочитати наступне:
У зв'язку з тим, що лінія розподілу температур і лінія точки роси (червона і зелена) ніде не перетинаються хмарність (купчасті хмари) буде відсутній.
Термічна активність нульова. (Червона лінія нахилена взагалі в іншу сторону)
По всій висоті, від 0 до 11500 хмарність різної сили щільності.

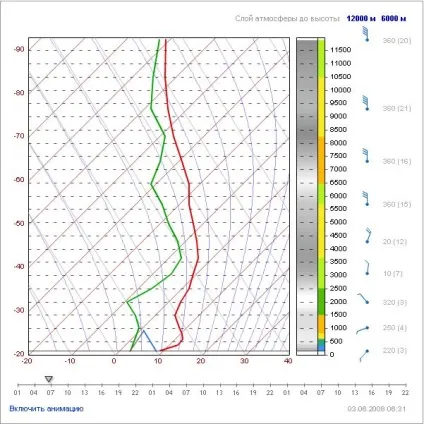

Розглянемо ще приклад:
На даній діаграмі можна прочитати наступне:
У зв'язку з тим, що лінія розподілу температур і лінія точки роси (червона і зелена) ніде не перетинаються хмарність (купчасті хмари) буде відсутній.
По всій висоті, від 1000 до 8000 хмарність різної сили щільності.
