Як не треба робити проекти в archicad
Сьогодні день «шкідливих порад», бо наболіло: за час, поки займаюся навчанням роботі в ArchiCAD, чудес надивився всяких, і немає їм кінця. Так що вирішив я врешті-решт зробити невелику добірку поширених методів проектування нетрадиційної орієнтації, в надії, що якось воно буде кому-небудь та допоможе згорнути в правильному напрямку.
Плани по поверхах
Сама ідеологія BIM проектування передбачає побудови віртуальної моделі будівлі в реальних розмірах. Як і в реальному будівлі, тут є логічне поділ на поверхи, щоб легше було працювати з моделлю і виводити поверхові плани.
Мабуть, самий екзотичний метод використання поверхів не за призначенням - це створення різних планів однієї квартири (план підлог, план стель ...) на різних поверхах. В результаті ми маємо картину на кшталт наступної: на 1 поверсі обмірний план, на другому - монтаж-демонтаж, на третьому - план з меблями і так далі, скільки потрібно креслень в проекті. Вельми химерно все це виглядає, якщо відкрити в 3Д вікні.
Метод серйозно ускладнює роботу з декількома реальними поверхами, доведення моделі в 3Д, та й редагування самих креслень теж стає нелегкою справою. Наприклад, якщо у вас 30 креслень, і на всіх треба посунути пару перегородок, вносити зміни доведеться досить довго.
Важко сказати, звідки з'явилася ідея використовувати поверхи не за прямим призначенням. Тим, хто вже до цього звик, гаряче рекомендую усвідомити логічний зв'язок поверху реального будівлі і поверху в АРХІКАД, і почати використовувати для поділу планів одного рівня спеціально призначені для цього шари.
Плани по файлах
По суті це варіант попереднього методу, коли різні плани одного поверху розносяться не по поверхах, а взагалі по різних файлах. Наприклад, файл «Обмірне план.pln» містить тільки обмірний план, а файл «План потолков.pln» призначений тільки для роботи з стелями того ж самого проекту.
Вносити зміни в такий проект і готувати його до друку - теж заняття не для ледачих. Важко придумати більш витончений спосіб по створенню собі зайвої роботи.
Метод лікування той же, що і в попередньому випадку: постаратися зрозуміти, що ArchiCAD спочатку націлений на роботу в одному файлі проекту, а для поділу планів одного поверху використовуються шари. Є, звичайно, випадки складних проектів, коли робота йде в різних файлах, які збираються разом через модулі, але це вже зовсім інший випадок.
Всі креслення на одному поверсі

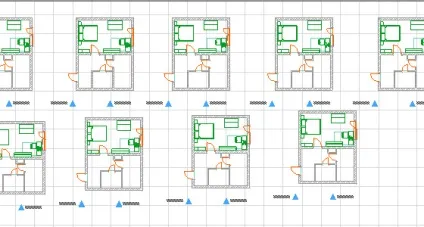

Найпоширеніший варіант, коли вже накреслений обмірний план копіюється і вставляється поруч на тому ж поверсі. Особливо часто цим страждають люди, що працюють в AutoCAD (нескінченно копіюють плани в просторі моделі), але і серед архікадчіков зустрічається нерідко.
Тут маємо все те ж небажання працювати з шарами, а в результаті отримуємо проект, який не стикується по поверхах, який важко редагувати і оформляти для друку.

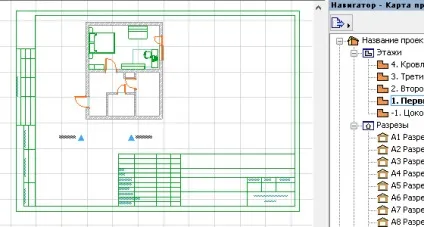

Часто в таких випадках проектувальник навіть і не знає про існування макетів, і друкує креслення разом з рамками прямо з плану поверху. Особливо просунуті використовують макети, і це радує, тому що наступна поширена хибна практика - це якраз друк з поверху.
Друк креслень з плану поверху
Звичайно, жодна релігія не забороняє цей спосіб, але зручним його точно не назвеш. Якщо потрібно внести зміни в оформлення креслень, то доведеться це робити довго і нудно для всіх копій.
Спеціально для того, щоб зробити наше життя легше, в ArchiCAD існує система макетів і основних макетів. На основному макеті розташовуються рамки, штампи та інші радощі, які однакові на всіх аркушах, а на макеті викладаються креслення і написи для кожного аркуша окремо. Виходить, що одна рамка з основним написом просвічує через всі макети, і її не треба вставляти на кожен лист окремо. Причому назви і номера макетів виводяться автоматично.
Все погано, що робити?
Як у алкоголіка - усвідомити, що все погано, і треба щось міняти. Зібратися з духом і все-таки навчитися працювати з шарами, видами та макетами. Тим більше, що це не так вже й складно, як могло здатися при першій зустрічі з АРХІКАД. Немає нічого фантастичного в тому, щоб привчитися вибирати шар, перш ніж щось побудувати на плані, створювати шари і запам'ятовувати їх комбінації. А помічниками тут стануть додається до АРХІКАД довідка, книги, курси та поради колег.
Читайте статті та уроки на ту ж тему:
Для цього в АРХІКАД є поняття виду. У навігаторі в карті видів ви можете зберегти необмежену кількість видів одного поверху в будь-яких масштабах і викладати на будь-які макети.
