Інженерне обладнання та маскування позицій
1. Показ зразково обладнаних окопів і укриттів для особового складу і техніки на ділянці тактичного поля з різними варіантами одягу крутості і маскування з урахуванням захисту від високоточної зброї
1.1. Польові фортифікаційні споруди для особового складу (окопи, споруди для спостереження і укриття)
Одиночний окоп для стрільби лежачи складається з виїмки в грунті довжиною 170 см, шириною 60 см, глибиною 30 см і бруствера висотою до 30 см. Для зручності стрільби (опори ліктями) в передній частині виїмки залишається сходинка шириною 25- 30 см.
При веденні вогню з окопу в сторону одного з флангів висота бруствера окопу з боку супротивника (з фронту) робиться на 20 см більше, ніж в секторі обстрілу.
Обсяг вийнятого ґрунту 0,3 м3. На пристрій потрібно 0,5 люд.-год.
Одиночний окоп для стрільби з автомата лежачи
Одиночний окоп для стрільби з коліна та стоячи влаштовується шляхом доотривкі в глибину одиночного окопу для стрільби лежачи відповідно до 60 см і 110 см.
При уривку окопу грунт викидається вперед і в сторони, створюючи бруствер заввишки 40-60 см. У секторі обстрілу висота бруствера зменшується до 30 см, утворюючи виїмку з пологими схилами - відкриту бійницю.
Обсяг вийнятого ґрунту при обладнанні одиночного окопу для стрільби з автомата з коліна 0,8м3; на пристрій потрібно 1,2 люд.-год.
Обсяг вийнятого ґрунту при обладнанні одиночного окопу для стрільби з автомата стоячи 1,4 м3; на пристрій цього окопу потрібно 1,5 люд.-год.
Одиночний окоп для стрільби з автомата з коліна

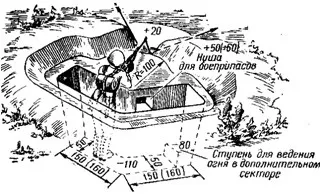

Одиночний окоп для стрільби з автомата стоячи
Поряд з поодинокими окопами влаштовуються окопи на два-три людини.
Окоп на три людини має, як правило, ламане накреслення в плані. Для поліпшення захисту стрільців від вогню стрілецької зброї з фронту і з флангів бруствер окопу влаштовується висотою 50-60 см, а з тильної частини і в секторах обстрілу 30 см.
Обсяг вийнятого ґрунту для виробництва окопу для двох стрільців 1,6 м3. На пристрій окопу потрібно 1,5 люд.-год.
Обсяг вийнятого ґрунту для виробництва окопу для трьох стрільців 3,6 м3. На пристрій окопу потрібно 3,5 люд.-год.
Окоп для двох стрільців

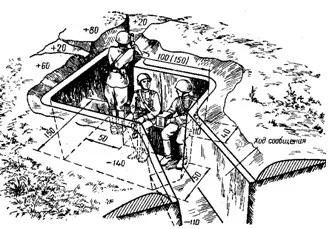

Окоп для трьох стрільців
Окопи для кулеметів влаштовуються для стрільби лежачи, з коліна та стоячи на дні рову.
Окоп для стрільби з кулемета лежачи має ровик для розрахунку, майданчик для кулемета і бруствер з боку фронту. У бруствері висотою 30-40 см влаштовується стрільниця для розміщення стовбура кулемета під час стрільби.
Обсяг вийнятого ґрунту для виробництва окопу для стрільби з кулемета лежачи 0,8 м3. На пристрій окопу потрібно 1,5 люд.-год.
Окоп для стрільби з кулемета лежачи
В окопі для стрільби з кулемета з коліна та стоячи на дні рову ровик для розрахунку відривається ламаного накреслення в плані, і має глибину відповідно 60 см і 110 см.
Обсяг вийнятого ґрунту для виробництва окопу для стрільби з кулемета з коліна 1,5 м3. На пристрій окопу потрібно 1,5 люд.-год.
Обсяг вийнятого ґрунту для виробництва окопу для стрільби з кулемета стоячи 2,3 м3. На пристрій потрібно 2,5 люд.-год.
Окоп для стрільби з кулемета з коліна
Окоп для стрільби з кулемета стоячи
Окоп для ручного протитанкового гранатомета влаштовується так само, як і одиночний окоп для стрілка. Відмінність його полягає в тому, що з боку, протилежного сектору обстрілу з гранатомета, бруствер НЕ насипається.
Споруди для спостереження
Споруди для спостереження на командно-спостережних пунктах влаштовуються відкритого і закритого типів.
Спорудження для спостереження відкритого типу командира взводу (роти) будується у вигляді щілини глибиною 140 см з примкнутим ходом повідомлення і осередком для спостерігача.
Для виробництва спорудження для спостереження відкритого типу командира взводу (роти) потрібно 10 люд.-год. Обсяг вийнятого ґрунту при цьому повинен складати 5 м3.
Спорудження для спостереження відкритого типу
Укриття для особового складу

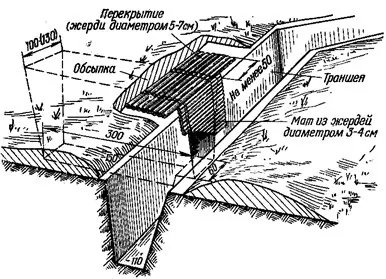

Щілина з перекриттям з жердин, накатника або колод в твердих грунтах
Послідовно усиливаемая щілину влаштовується в середніх і твердих грунтах. Щілина складається з вхідної частини і лежанки з глибиною уривки відповідно 1,35 і 1,0 м. Вхідний отвір щілини закладається захисної забиркою і навісним щитом з круглого лісу. У торці щілини встановлюється вентиляційний короб з заглушкою.

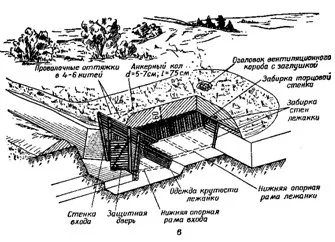

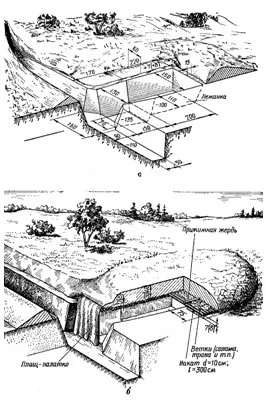

Послідовно усиливаемая щілину:
а - відкрита щілину; б - перекрита щілина без одягу крутості ;, в - перекрита щілина з одягом крутості і захисним входом. Обсяг вийнятого ґрунту 4,7 м3. На пристрій потрібно 29 люд.-год.
При влаштуванні послідовно посилюваної щілини після її уривки спочатку укладається накат покриття і проводиться його часткове обвалування ґрунтом, а потім влаштовується похила одяг крутостей. При такій послідовності зведення щілини забезпечується захист ховається особового складу від проникаючої радіації і світлового випромінювання ядерного вибуху ще до закінчення зведення споруди.
При влаштуванні щілини в слабких грунтах перед укладанням накату встановлюється вертикальна одяг крутостей і засипаються грунтом пазухи котловану щілини.
Потрібних матеріали при виготовленні послідовно посилюваної щілини
1.2. Польові фортифікаційні споруди для техніки
Для захисту техніки в першу чергу використовують природні укриття:
- виїмки невеликих розмірів;
- складки рельєфу місцевості;
- лісові масиви;
- яри, насипу, кар'єри.
Ці природні укриття зменшують радіус виходу з ладу техніки від впливу вражаючих факторів ядерної зброї в порівнянні з відкритим розташуванням її на рівнинній місцевості в 1,2 1,3 рази.
При відсутності природних укриттів для захисту техніки зводяться укриття котлован типу на одну або дві одиниці техніки.
Укриття для одного автомобіля з одного аппарелью
Укриття для одного автомобіля (спеціальної та інженерної машини і т.д.) влаштовують з одного аппарелью.
Основні характеристики укриттів з одного аппарелью для однієї одиниці техніки і трудовитрати на їх зведення
Найменування і марка машини
Розміри укриття,
м
