Інжекторний насос для води принцип роботи і особливості

Щоб забезпечити автономне водопостачання своїй дачі або заміського будинку, недостатньо просто пробурити свердловину, необхідно також придбати і змонтувати пристрій, який буде обслуговувати свердловину. Одним з видів такого обладнання, яке використовується в тих випадках, коли пробурена свердловина відрізняється значною глибиною, є інжекторний насос (його не слід плутати з ежекторним).

Відцентровий насос з виносним ежектором

Сфери і переваги застосування

Інжекторниє насоси завдяки своїм технічним характеристикам успішно використовуються для того, щоб забезпечити в достатній кількості водою заміські будинки і дачі. Застосовуючи таке обладнання, можна з високою продуктивністю перекачувати воду з наступних джерел:

підземних свердловин великої глибини;
колодязів;
відкритих водойм різного типу;
накопичувальних резервуарів і ємностей.

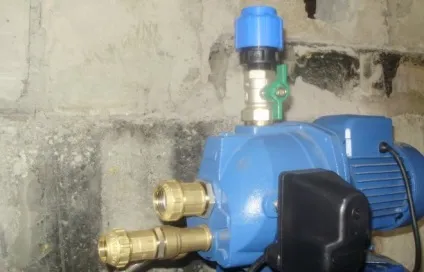

Насоси розглянутого типу мають два штуцери для підключення зовнішнього ежектора і ще один для подачі води споживачеві

В побутових цілях можна використовувати і ежекторні насоси, але багато власників дач і заміських будинків віддають перевагу насосного обладнання інжекторного типу. Основна причина цього вибору полягає в тому, що, володіючи високою продуктивністю, такі пристрої споживають мінімальну кількість електроенергії в процесі роботи.

Якщо говорити про переваги, якими відрізняються насоси, які стосуються інжекторних типу, то серед них треба виділити наступні.

Установку можна виконати самостійно, не залучаючи сторонніх фахівців.
Насоси даного типу безпечні в експлуатації.
Технічні можливості інжекторних насосів дозволяють успішно використовувати їх для підйому води з великої глибини, чим не можуть похвалитися заглибні моделі насосного обладнання.
Завдяки універсальності насосну станцію можна використовувати для вирішення різних завдань, пов'язаних з перекачуванням води.
Висока продуктивність такого обладнання поєднується з мінімальним споживанням електроенергії.

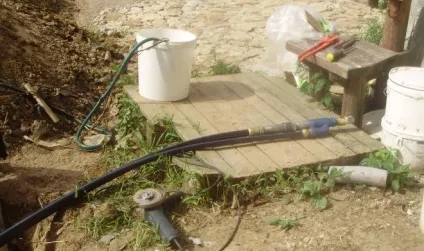

Перед приміщенням в свердловину ежектор збирається і приєднується до трубопроводів

Використовуючи насоси інжекторного типу, воду можна піднімати з глибини, яка доходить до 25 м. Саме тому таке обладнання успішно застосовується для подачі води не тільки з колодязів і відкритих водойм, а й з підземних свердловин. Більш потужні струмові насосні станції можна використовувати для підйому води з ще більш значних глибин.

особливості конструкції

Як і у насосів будь-якого іншого типу, у інжекторних моделей є дві основні частини: сама насосна частина і електродвигун, який приводить її в дію.

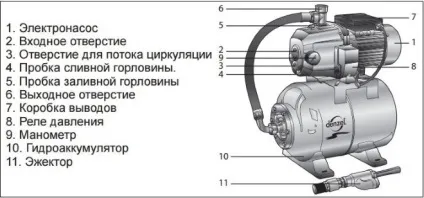

Загальний вигляд автоматичної насосної станції ежекторного типу

Перелічимо основні конструктивні особливості інжекторного обладнання, що відрізняють його від агрегатів інших типів.

Практично в кожній моделі є зворотний клапан, який призначений для того, щоб не допустити зворотний відтік води через пристрій при його відключенні.
Спеціальний поплавковий вимикач відключає електродвигун в тих випадках, якщо в свердловині або в іншому гідротехнічному спорудженні падає рівень води. Наявність такого вимикача захищає насос від роботи вхолосту, що може привести до його виходу з ладу.
Електродвигун, яким оснащується насос інжекторного типу, що не занурюється у воду, а встановлюється в сухому місці - на березі водойми, поруч зі свердловиною або колодязем. При цьому в воді знаходиться лише та частина насоса, яка відповідає за розрідження повітря.
У конструкції насосів інжекторного типу присутній не один нагнітальний патрубок, а дві всмоктуючими труби різного діаметру, на кінці кожної з якої встановлено спеціальний пристрій - інжектор. Саме завдяки наявності таких інжекторів насоси даного типу здатні викачувати воду зі свердловин значної глибини.
Щоб насосні станції інжекторного типу могли нормально функціонувати в холодну пору року, їх розміщують в утеплених приямках або в спеціальних кесонах.

Схема установки ежекторного насоса

Вибираючи місце для установки двигуна, який буде приводити в дію насос інжекторного типу, слід враховувати два основних параметри:

глибину свердловини, з якої належить викачувати воду;
віддаленість свердловини від точки, в яку необхідно подавати воду.

Оскільки на підйом води зі свердловини у вертикальному напрямку потрібно більше енергії, ніж на її горизонтальне переміщення, приводний електродвигун инжекторного насоса намагаються розташовувати ближче до свердловини, щоб максимально використовувати його потужність.

Відмінності від ежекторних насосів

Для відкачування води з свердловин значної глибини, як уже говорилося вище, можна використовувати і насоси ежекторного типу, які відрізняються від інжекторних як своєю конструкцією, так і принципом дії. Основними елементами таких насосів є:

камера для всмоктування перекачується;
всмоктуючий патрубок, оснащений вузьким соплом;
дифузор і змішувач.

Принцип роботи ежектора

Усмоктувальні пристрої та електродвигуни ежекторних насосів можуть встановлюватися як всередині, так і за межами джерела водопостачання. Принцип роботи ежекторного насоса, що і відрізняє його від насосного обладнання інжекторного типу, полягає в тому, що кінетична енергія від потоку води, що переміщається з більш високою швидкістю, передається потоку, котрий володіє меншою швидкістю.

Пуско-налагоджувальні роботи

Те, наскільки довго і ефективно буде працювати насос інжекторного типу, безпосередньо залежить від його регулювання. Виконувати її необхідно в такій послідовності.

Після підключення инжекторного насоса його треба запустити і за допомогою манометра порівняти рівень тиску при вимкненому і включеному пристрої. У тому випадку, якщо різниця між вимірюваними величинами не вкладається в інтервал 1-1,4 бар, насос необхідно піддати регулюванню.
Якщо насос інжекторного типу потрібно відрегулювати, його слід відключити, знявши захисну кришку, розташовану в його верхній частині, над реле тиску. Регулювання системи опалення після зняття такої кришки виконується за допомогою гвинта з маркуванням «Р», який слід провертати в бік збільшення або зменшення тиску, що залежить від результатів виконаних вимірів.
Після того як первинна регулювання виконана, слід повторно запустити насос. При виконанні повторного запуску необхідно ще раз заміряти тиск, створюваний насосом в робочому стані, і обчислити різницю між значенням такого тиску і тиску в робочій камері насоса в його вимкненому стані. Якщо обчислена різниця тисків знаходиться в межах вищевказаного значення, то регулювання виконана правильно, в іншому випадку слід ще раз повторити цю процедуру.
Результати виконаної регулювання, якщо вона проведена правильно, слід порівняти з паспортними даними пристрою і занести отримані дані в спеціальний журнал.
Після виконання всіх процедур по регулюванню інжектроного насоса його захисну кришку встановлюють на місце і фіксують за допомогою гвинтів.

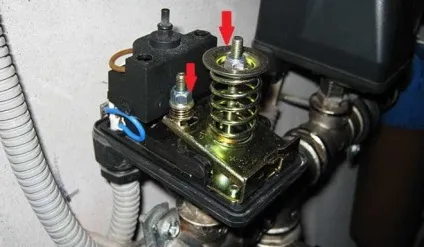

Під кришкою реле тиску розташовані дві пружини. Велика відповідає за включення насоса, а мала - за різницю між тиском включення і виключення

Таким чином, установка і регулювання насосів інжекторного типу не представляє особливих проблем, і виконати такі процедури може кожен, не привертаючи для цього кваліфікованих фахівців, послуги яких коштують досить дорого. Крім того, обслуговування таких пристроїв також не викликає особливих складнощів, так як основні механізми розташовуються не в самій свердловині, а поза нею, на поверхні землі.

Простота конструкції насосів інжекторного типу забезпечує не тільки легкість їх обслуговування, а й виняткову надійність. За доцільність використання насосів даного типу говорить і той факт, що такі пристрої відрізняються винятковою універсальністю.
