Інструкція по зняттю магнітол в різних моделях авто nissan
Зняття магнітоли на Nissan Note

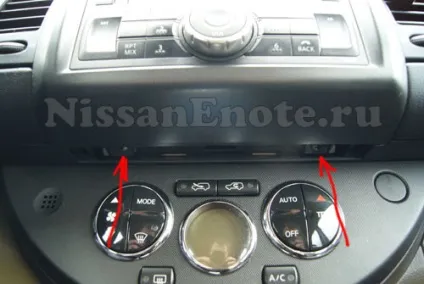

Для зняття магнітоли знадобиться хрестова і плоска викрутка. Магнітола кріпиться зсередини до центральної консолі (на торпеді), яку і необхідно зняти. Сама консоль закріплена чотирма саморізами. Перші два зверху, під гумовим килимком:
Далі такі два самореза, але вони знаходяться під декоративною платівкою, розміром 2 на 20 см. Зняти її можна, підчепивши плоскою викруткою по середині пластини, звільняєте засувки і знімаєте.
І ось ще два самореза, на яких кріпиться консоль:
Тепер центральна консоль, на якій закріплена аудіо-система Ніссан Ноут, тримається тільки на засувках, які потрібно звільнити. Зробити це можна акуратно піднімаючи всю консоль вгору. Робіть це без особливих зусиль, на консолі безліч засувок, які потрібно акуратно витягнути.

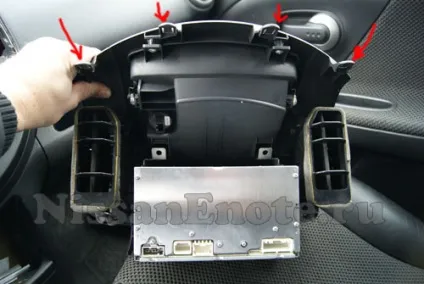

Для наочності вид ззаду консолі, де видно всі засувки:

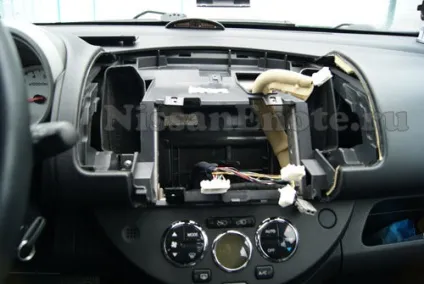

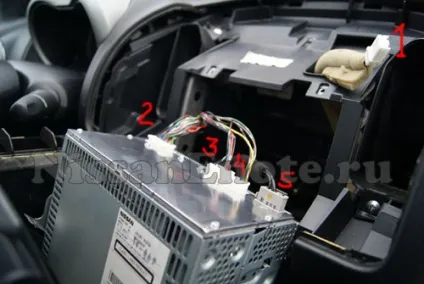

Консоль звільнена, тепер потрібно від'єднати дроти що йдуть до магнітоли. Кожен штекер має свій фіксатор, віджимати які досить не зручно. При демонтажі магнітоли накрийте ручку перемикання передач м'якої товстої тканиною, щоб уникнути пошкоджень пластика в салоні і подряпин. Роз'ємів може бути не 5, а менше або більше, в залежності від моделі магнітоли. Пробуючи кілька варіантів, найоптимальнішим варіантом від'єднання штекерів вважаю такий: нахил отсоединенной консолі на себе, як на фото:
Ось і все аудіо-система знята:

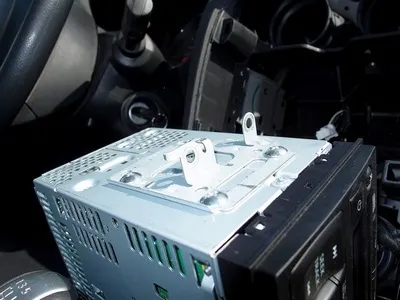

Тепер залишається тільки відкрутити аудіо-систему від самої консолі, яку ви демонтували. Там вже все зрозуміло і доступно, за допомогою хрестової викрутки, по 4 болта з кожного боку.
Установка магнітоли проводиться в зворотному порядку.
Зняття магнітоли на Nissan Tiida
Опишемо детально процес зняття головного пристрою Nissan Tiida. Сам процес складається буквально з пари кроків і досить простий. Спочатку піддягаємо і акуратно знімаємо верхню декоративну панель, вона на кліпсах, нічого відкручувати не треба, піднімаємо її вгору наскільки можливо і тягнемо на себе. Потрібно докласти певних зусиль.

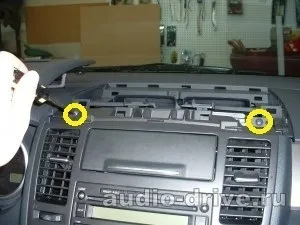

Потім відкручуємо два гвинти

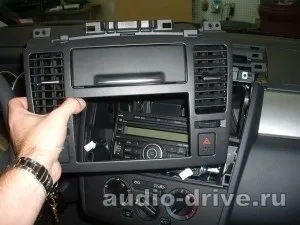

На наступному кроці піддягаємо і знімаємо декоративну панель з кишенькою, яка оточує головний пристрій. Тягнемо на себе, підчепивши її з боків або знизу.

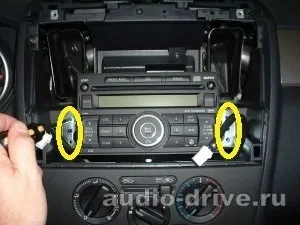

Відкручуємо чотири гвинти, які тримають кріплення магнітоли і витягуємо на себе магнітолу
Магнітола звільнена, тепер потрібно від'єднати дроти що йдуть до магнітоли. Кожен штекер має свій фіксатор, віджимати які досить не зручно. При демонтажі магнітоли накрийте ручку перемикання передач м'якої товстої тканиною, щоб уникнути пошкоджень пластика в салоні і подряпин. Роз'ємів може бути не 5, а менше або більше, в залежності від моделі магнітоли.
Ось і все аудіо-система знята, тепер залишається тільки відкрутити аудіо-систему від кріплення. Там вже все зрозуміло і доступно, за допомогою хрестової викрутки, по 4 болта з кожного боку.
Установка магнітоли проводиться в зворотному порядку.
Зняття магнітоли на Nissan X-Trail
Варіант фотозвіт №1

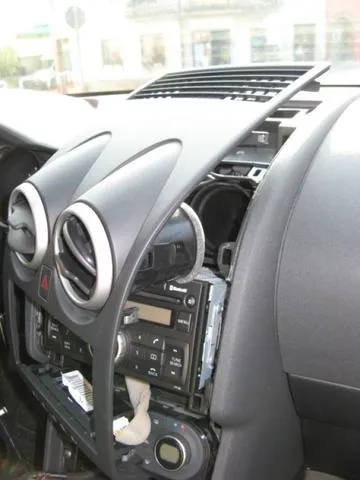

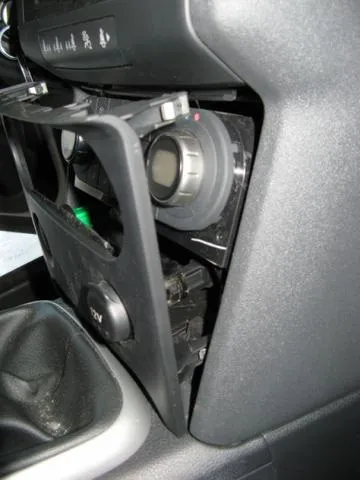

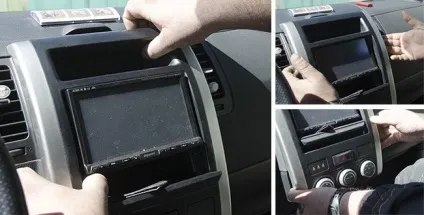

Чіпляємося пальцями за невеликий виступ накладки центральній консолі зверху і знизу, прям над прикуривателем. Невеликими ривками смикаємо на себе, в цьому випадку відщіпає відразу все пістони. Тягнути потрібно в першу чергу за верхню частину рамки за кути, потім послабити середину, і лише потім приступити до нижньої частини і потягнути її "на себе і вгору". Кріплення посередині нагадують гачки, тому поступальними рухами вгору-вниз тягнемо накладку на себе.
УВАГА перед всією цією процедурою краще запастися тонкими пассатижами, тому що буває, що пістони залишаються в панелі і при спробі витягнути їх пальцями в цій самій панелі ви їх і поховайте.

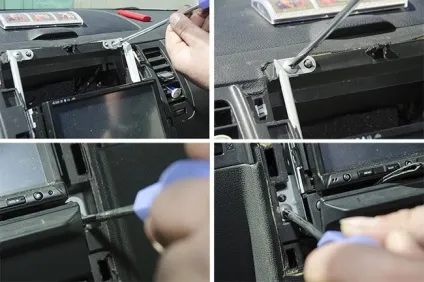

Далі отщёлківаем роз'єми з клімату, кнопки аварійки, з індикатора з трьома пристебнутими чоловічками (краще відстібати не з самого, а від невеликого проводочки від нього походить, обгорненого поролоном). Відкручуємо металеву рамку, до якої кріпиться магнітола, отщёлківаем від неї все штекери і відкручуємо саму магнітолу від рамки (все болти хрестові).
УВАГА: не варто робити цю процедуру в замерзлій машині тому пластмаса стає дуже крихкою і ризик зламати засувки зростає в кілька разів.

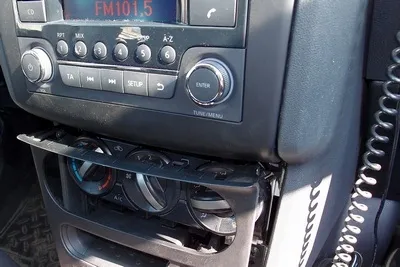

Починаємо розбирання і зняття старої магнітоли. Знімаємо панель, що закриває блок управління вентиляцією. Панель кріпиться на чотирьох засувках по краях. Цю операцію зручно робити плоскою широкої викруткою з закругленими краями, щоб не пошкодити деталі. Ця панель верхньою частиною закриває потрібну нам панель, тому без її зняття нічого не вийде.
Знімаємо центральну панель, 6 бічних засувок + верхня.

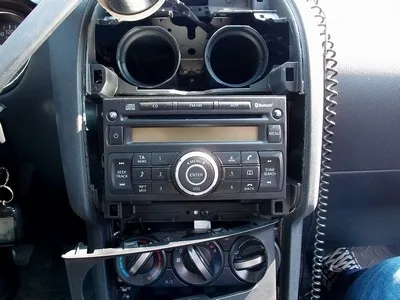

І звільняємо установче місце магнітоли.
Магнітола кріпиться на 4 болтах, акуратно їх відкручуємо

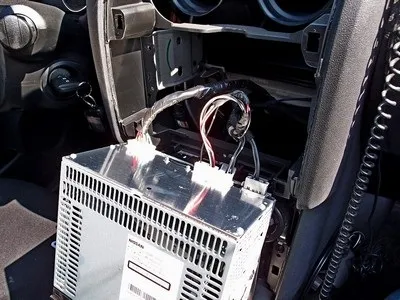

Виймаємо стару магнітолу і відключаємо всі роз'єми.
Знімаємо бічні кронштейни, вони нам стануть в нагоді для кріплення нової магнітоли.

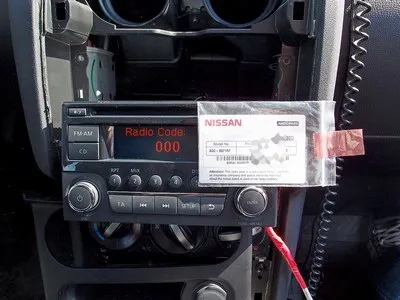

Підключаємо роз'єми до нової магнітоли і перевіряємо працездатність. Для активації після відключення живлення потрібно ввести пін код. Якщо код вірний магнітола переходить в штатний режим. Перевіряємо звук, кнопки, ЮСБ, диск, радіо, антену.

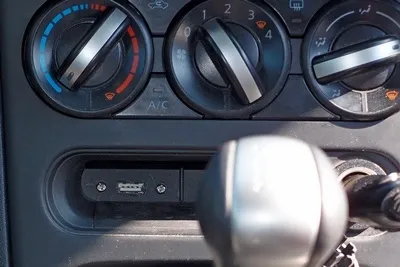

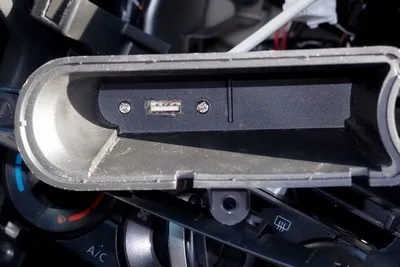

Тепер, коли ми переконалися в працездатності магнітоли потрібно визначитися з місцем установки розетки USB. Деякі колеги встановлюють гніздо USB в бардачок, мені таке розташування здалося незручним як по розташуванню, так і по зручності доступу з водійського місця. Тому вирішив встановити розетку в поглиблення під панеллю управління вентиляцією. Знімаємо чашку і розмічаємо кріплення розетки.

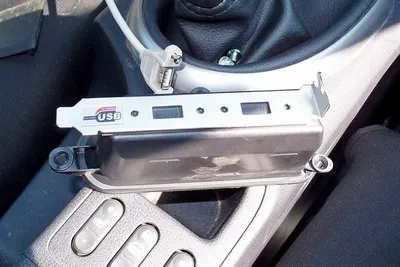

Матеріал досить м'який і отвори можна зробити гострим ножем. Закріплюємо розетку двома болтами.

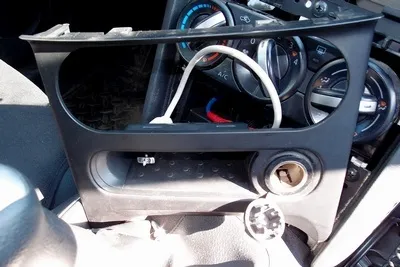

Збираємо панель зі встановленою розеткою, закручуємо 3 самореза.
Встановлюємо магнітолу в посадочне місце.
Збираємо панелі в обраних порядку
УВАГА: не варто робити цю процедуру в замерзлій машині тому пластмаса стає дуже крихкою і ризик зламати засувки зростає в кілька разів.
Зняття магнітоли на Nissan Juke

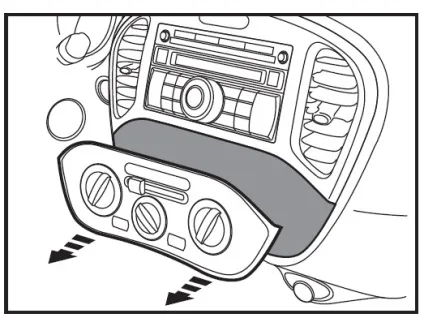

Процес зняття магнітоли складається 4 кроків і досить простий. Спочатку піддягаємо і акуратно знімаємо декоративну панель з кліматом / кондером. Вона на кліпсах-засувках, нічого відкручувати не треба, тягнемо її на себе. Потрібно докласти певних зусиль, але не надмірне. Постарайтеся не відключати сигналізатори подушок безпеки.

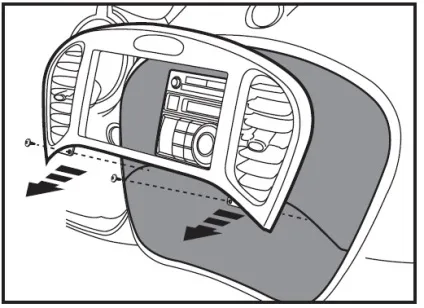

Після вилучення нижньої накладки блоку клімату відкручуємо відкрилися знизу два болта, що фіксують верхню панель і отщёлківаем накладку над магнітолою, з повітроводами. Крім двох болтів її утримують засувки. Тягнемо панель на себе і трохи вгору, взявши її за нижній край.
Далі вам відкриється безпосередньо металевий кріплення самої магнітоли. Відкручуємо чотири гвинти, які тримають кріплення магнітоли і витягуємо на себе магнітолу. Уважно, 2 болта втоплені глибоко, бажано мати намагнічену викрутку, щоб не впустити болтики в надра приборки. Та й назад закручувати буде зручніше.
Магнітола звільнена, тепер потрібно від'єднати дроти що йдуть до магнітоли. Кожен штекер має свій фіксатор, віджимати які досить не зручно. При демонтажі магнітоли накрийте ручку перемикання передач м'якої товстої тканиною, щоб уникнути пошкоджень пластика в салоні і подряпин. Роз'ємів може бути не 5, а менше або більше, в залежності від моделі магнітоли.

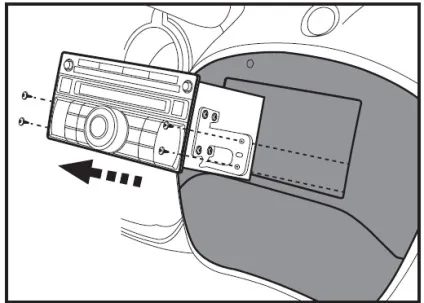

Ось і все аудіо-система знята, тепер залишається тільки відкрутити аудіо-систему від кріплення. Там вже все зрозуміло і доступно, за допомогою хрестової викрутки, по 4 болта з кожного боку.
Установка магнітоли проводиться в зворотному порядку.
Зняття магнітоли на Nissan Qashqai

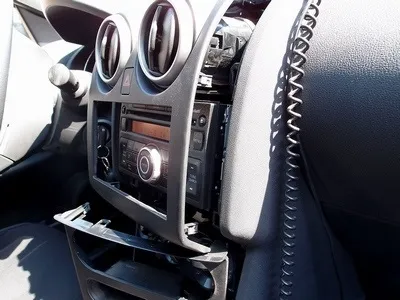

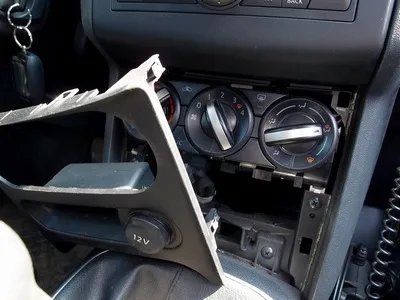

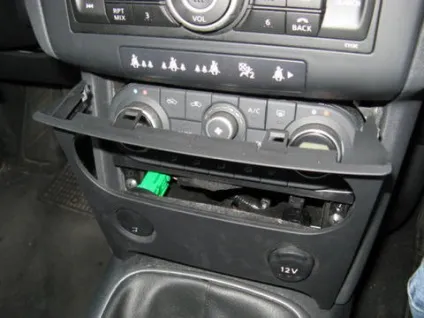

Спочатку піддягаємо і знімаємо декоративну панель з кліматом / кондером. Вона на кліпсах-засувках, нічого відкручувати не треба, тягнемо її на себе. Потрібно докласти певних зусиль, але не надмірне. Тягнути починаємо знизу в сторону ручки КПП, але повне вилучення відбудеться зверху, там 2 великих фіксатора / засувки. Постарайтеся не відключати сигналізатори подушок безпеки.

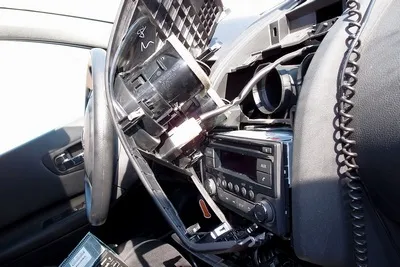

Після вилучення нижньої накладки блоку клімату отщёлківаем накладку над магнітолою, з повітроводами. Її утримують засувки. Тягнемо панель на себе і трохи знизу вгору, взявши її за нижній край.

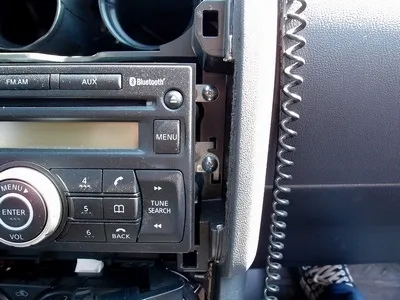

Далі вам відкриється безпосередньо металевий кріплення самої магнітоли. Відкручуємо гвинти, які тримають кріплення магнітоли і витягуємо на себе магнітолу.
Магнітола звільнена, тепер потрібно від'єднати дроти що йдуть до магнітоли. Кожен штекер має свій фіксатор, віджимати які досить не зручно. При демонтажі магнітоли накрийте ручку перемикання передач м'якої товстої тканиною, щоб уникнути пошкоджень пластика в салоні і подряпин. Роз'ємів може бути не 5, а менше або більше, в залежності від моделі магнітоли.
Ось і все аудіо-система знята, тепер залишається тільки відкрутити аудіо-систему від кріплення. Там вже все зрозуміло і доступно, за допомогою хрестової викрутки, по 4 болта з кожного боку.
Установка магнітоли проводиться в зворотному порядку.
Зняття магнітоли на Nissan Almera
Матеріал ще не підготовлений. Якщо у вас є готовий фотозвіт або просто фото демонтажу магнітоли 2DIN - буду радий співпраці. Дякуємо.
