Добрий день.
У даній статті я опишу процес заміни термоплівки на принтер
HP LJ 1320.

Також може знадобитися гумовий вал, якщо він пошкоджений або зношений.
І ролик захоплення паперу з касети, якщо принтер у вас погано забирає папір.

Необхідні для ремонту запчастини можна купити тут: комплект №4

Порядок такої:
- знімаємо кришки
- знімаємо форматер
- знімаємо частина редуктора
- знімаємо грубку
- міняємо термопленку і бушінгі
- збираємо

Отже. Ось принтер.

Інструкція по заміні термоплівки на hp lj 1320

Знімемо бічні кришки. Вони не прикручені. Акуратно віджимаємо.

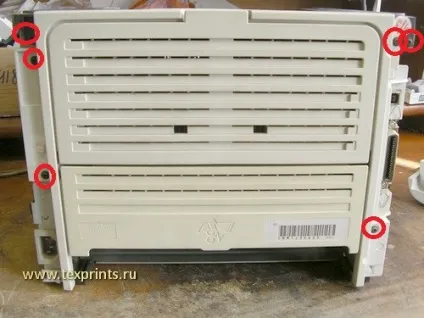

Повертаємо принтер спиною. Відкручуємо шість вінтов.После цього знімаємо задню кришку. Знизу до неї кріпиться модуль дуплекса.
Акуратно відгинаємо металеве вушко і знімаємо задню кришку.

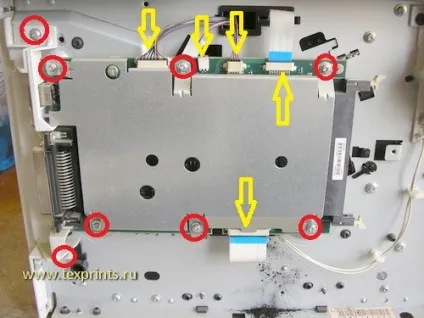

Повертаємо принтер тією стороною, де плата форматування. Відкручуємо вісім гвинтів, від'єднує п'ять шлейфів проводів, знімаємо плату форматування.

Під нею бачимо три гвинта, які тримають піч. Відкручуємо. Відразу з цього боку відкручуємо саморіз, який тримає верхню кришку.

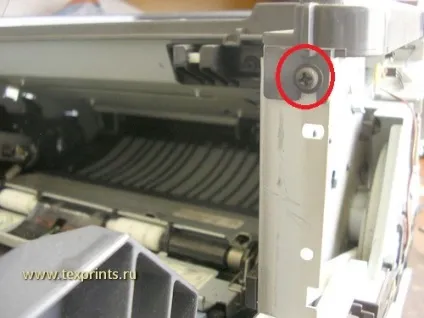

Повертаємо принтер передом. Відкручуємо ще один гвинт, який тримає грубку.
Після цього піднімаємо кришку, від'єднуємо шлейф проводів і знімаємо кришку до кінця.

Тепер повертаємо принтер тією стороною, де редуктор.

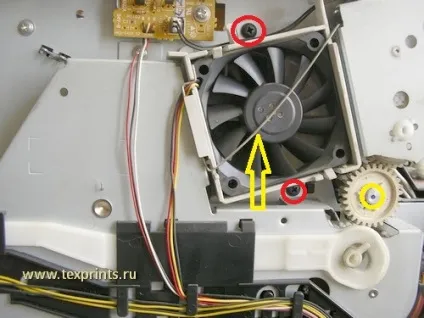

Знімаємо дріт вентилятора. Відкручуємо два гвинти, які тримають вентилятор. Знімаємо шестерню з гумового валу.

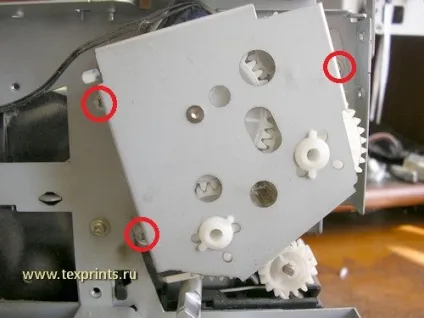

Відкручуємо три гвинти і знімаємо редуктор

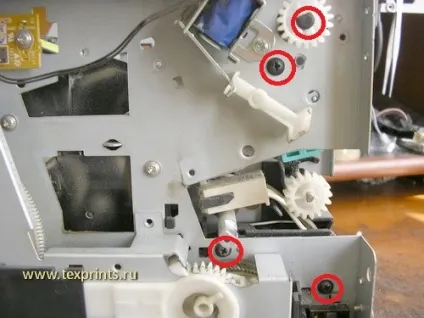

Після цього відкручуємо три гвинта, які тримають піч, знімаємо шестерню вала виходу паперу.

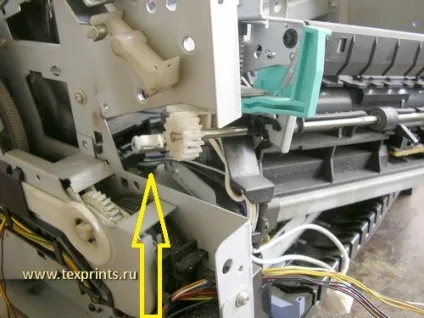

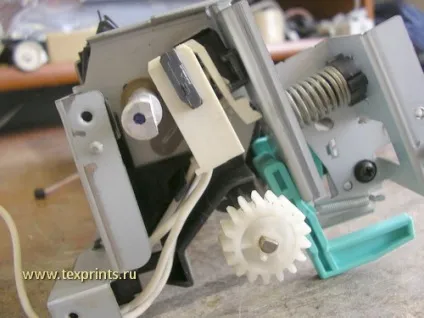

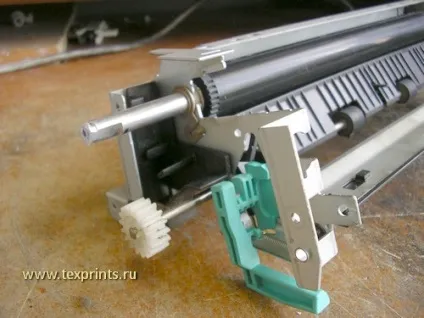

Особливо звертаємо увагу на шестерню приводу термоузла. На її стан. Якщо зубці з'їдені, то це може привести до тріску (коли зубці будуть проскакувати), зім'ятися, підвищеного зносу грубки. У моєму випадку шестерню теж треба міняти. Вона вже на підході.

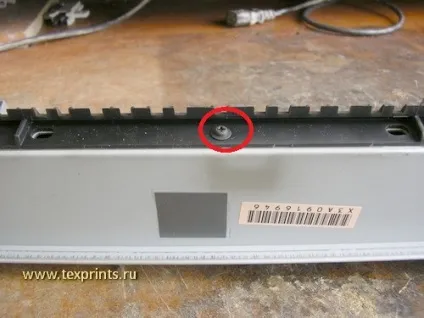

Йдемо далі. Повертаємо принтер спиною. Відкручуємо гвинт, який тримає вузол виходу паперу. І акуратно знімаємо цей вузол. Пластик крихкий.

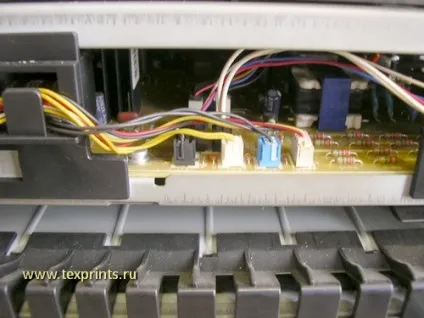

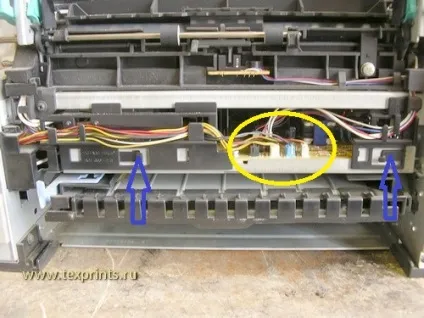

Від'єднуємо шість шлейфів проводів (виділено жовтим). Виймаємо дроти з кріплень. І знімаємо самі пластикові кріплення (виділені синіми стрілками).

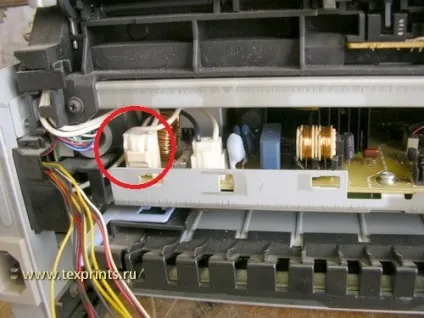

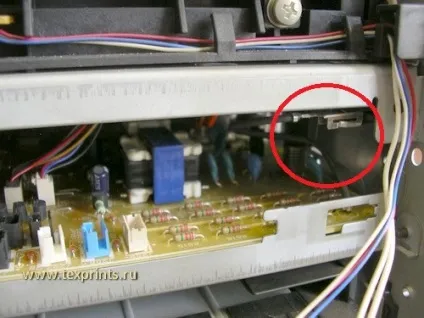

Зняли. Тепер від'єднуємо зліва провід 220В, і справа земляний контакт (виймаємо справа наліво). Будьте обережні. Пластик там теж крихкий.

Тепер знімаємо піч.
-Зліва по печі прокладені проводи. Товсті дроти 220В виймаємо відразу.
-Потім справа піч виймаємо з кріплень.
-Потім, акуратно допомагаючи собі шліцьовій викруткою, звільняємо інші дроти
-. і знімаємо піч до кінця

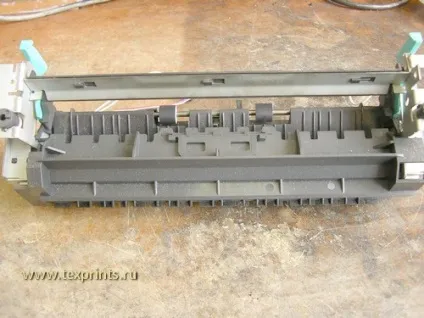

Зняли. Поклали перед собою.

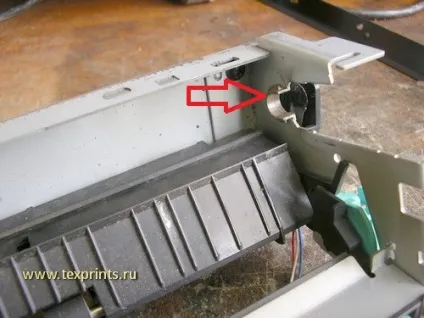

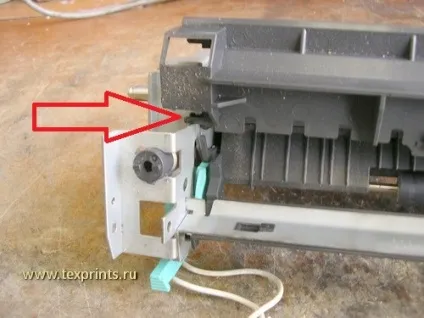

Знімаємо захисний пластик. Для цього зліва направо рухаємо цей пластик, поки виступ не вийде з паза (показаний червоною стрілкою).
Будьте обережні! Ці виступи дуже тендітні!
Після того, як виступ зліва звільнився, рухаємо все вліво, щоб звільнити виступ справа. І знімаємо.

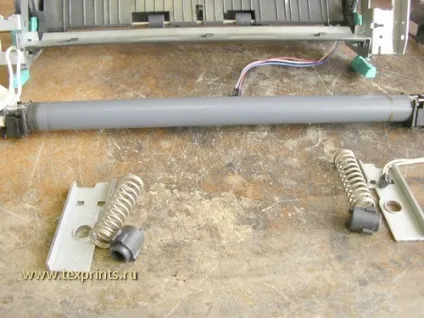

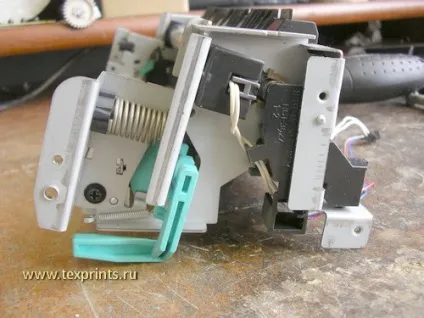

Тепер з обох сторін повертаємо чорні пластикові засувки, поки вони не вийдуть вгору з пазів. Після цього знімаємо пружину і притискну пластину.

Звільняємо зліва і справа дроти. Після цього знімаємо ложе з термоплівкою.

Тепер акуратно в сторону знімаємо направляючу, по якій ковзає папір. І після цього знімаємо термопленку.

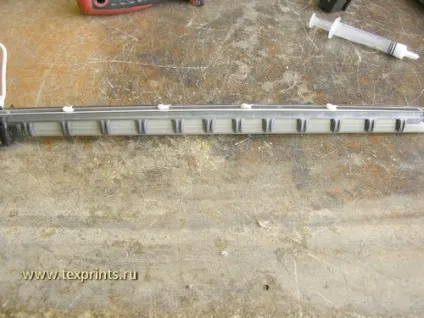

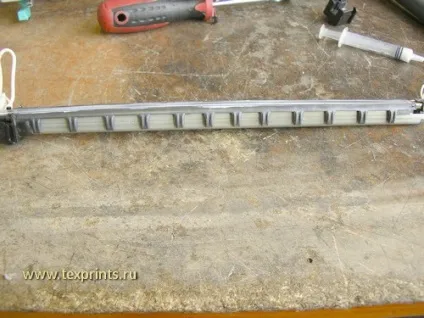

Ретельно все відчищаємо спиртом від пилу, нагару, тонера, залишків старого мастила. Наносимо нову мастило, як показано на фото.

Розмазує рівномірно по термоелемента

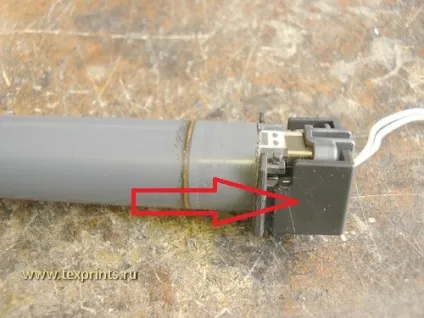

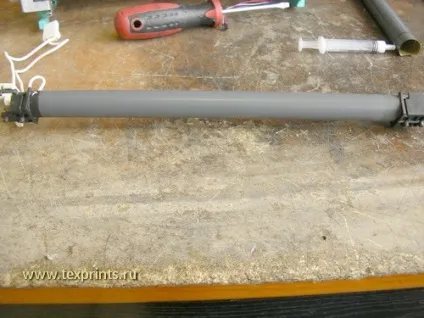

Одягаємо нову термопленку чорним кільцем для зняття статики вліво. Одягаємо направляючу, по якій ковзає папір.
Відкладаємо в сторону.

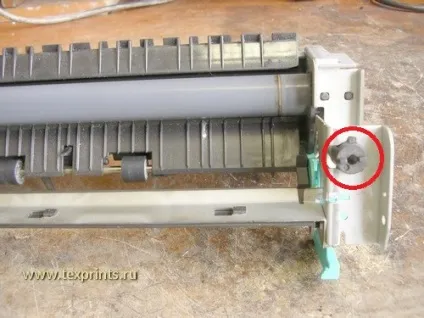

Тепер треба подивитися на стан гумового вала і поміняти бушінгі гумового валу.
Для цього відкручуємо гвинт і рухом убік знімаємо направляючу, по якій папір ковзає в піч (дивимося, щоб на ній не було нагару. Якщо є, зчищають).

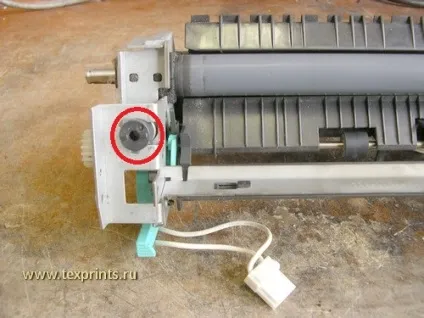

Знімаємо бушінг (підшипник) гумового валу, знімаємо гумовий вал, знімаємо другий бушінг-півкільце.
Оглядаємо вал. Якщо він порізаний, порваний, в складках, то міняємо.

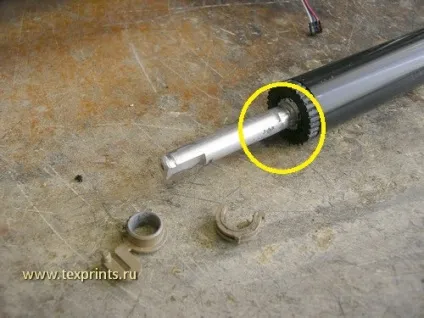

Частенько бушінгі стираються до дірок. В такому випадку металева основа гумового вала починає тертися об остов грубки.
Утворюються проточіни. Якщо вони у вас присутні, то гумовий вал теж міняти. Оскільки нові бушінгі дуже швидко зітруться про ці нерівності.
(Жовтим виділено місце, на яке варто звернути увагу).

Ставимо нові бушінгі. Старий (або новий) гумовий вал. Ставимо на місце і прикручуємо направляючу, по якій папір ковзає в піч.

Збираємо піч назад. Ставимо ложе з термоплівок. Ставимо притискні пластини, пружини в пази. Повертаємо чорні засувки, поки вони не стануть в посадочне місце.

Особливо звертаємо увагу на те, щоб дроти не стикалися з поверхнями, що труться!

Ставимо на місце захисний пластик. Спочатку одягаємо справа, потім зліва.

Тепер все ретельно відчищаємо і починаємо збирати назад.
Підносимо піч зліва, прокладаємо по ній дроти. Вставляємо піч в пази зліва, потім справа.
Стежимо за тим, щоб дроти не торкалися труться і не були пережаті.

Під'єднуємо роз'єм 220В зліва і земляний контакт справа.

Встановлюємо пластикові тримачі проводів. Прокладаємо дроти і приєднуємо шість шлейфів.

Ставимо вузол виходу паперу і закручуємо гвинт

Закручуємо три гвинта, які тримають піч, одягаємо шестерню вала виходу паперу.

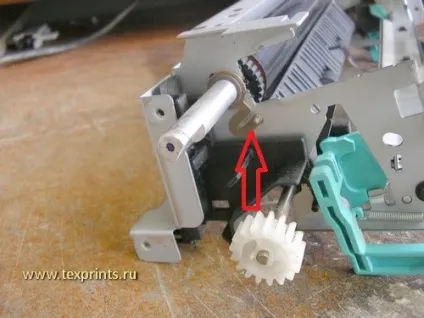

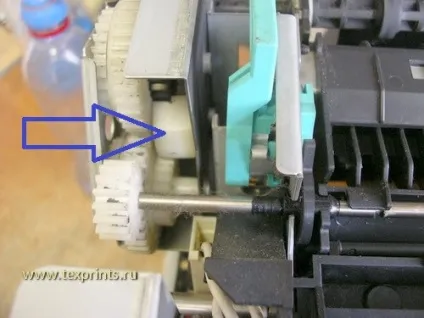

Ставимо і прикручуємо трьома гвинтами редуктор. Стежимо, щоб важіль перемикання ходу був в положенні як на фото.

Ставимо вентилятор, закручуємо два гвинти. Ставимо його дріт, одягаємо шестерню гумового валу.

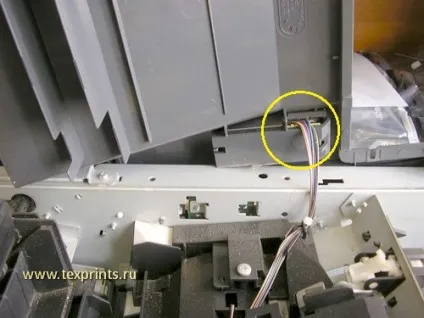

Встромляємо шлейф проводів в верхню кришку і ставимо її на місце.

Закручуємо гвинт і шуруп, які тримають кришку.

Закручуємо ще три гвинта, які тримають піч.

Ставимо на місце плату форматування. Закручуємо вісім гвинтів. Одягаємо п'ять шлейфів.

Одягаємо металеве вушко дуплексу на задню кришку.

Ставимо задню кришку на місце. І закручуємо шість гвинтів.

Одягаємо бічні кришки.

Я ще поміняв ролик захоплення паперу. Для цього піднімаємо вгору кліпси, повертаємо їх у бік, поки вони не вийдуть з паза.
Знімаємо ролик, ставимо інший, вставляємо кліпси в пази, повертаємо, поки вони не зафіксуються.

Усе. Вставляємо картридж, лоток. Кладемо папір. Друкуємо тестову сторінку. Перевіряємо, як припікає. Пакуємо.
