На сьогоднішній день, потреби в якості, кількості і захищеності переданої інформації сильно зросли. Потреба в мідних кабелях поступово зникає, а на її місце приходить необхідність в забезпеченні свого виробництво широкосмуговими каналами зв'язку. Для досягнення цих цілей стало популярно використовувати СКС на основі оптоволоконного кабелю. Така система задовольняє більшість потреб сучасних користувачів, такі як: якість, надійність, швидкість і доступний спосіб створення єдиного інформаційного поля.

Монтаж СКС і відповідно оптоволоконного кабелю і справді не несе великих фінансових витрат, однак може викликати деякі труднощі на моменті установки.

Детальна інструкція монтажу оптоволокна

Ми спробуємо зрозуміти, як грамотно і без збитків зробити установку всіх елементів мережі.

Розробка проекту

Будь-який захід з монтажу, навіть не трудомісткого, має починатися з детально прописаного проекту. Перед початком основних робіт створіть розгорнутий і детальний план розміщення всіх засобів комунікації, додаткової апаратури і при цьому враховуйте сам принцип монтажу:

• У каналізаційних колекторах

Тут варто зрозуміти, якого типу каналізація, які фактори можуть впливати на переривання сигналу і який варто вибрати матеріал для захисту кабелю.

Враховуйте вплив природних факторів, зокрема повітряні коливання і дощі. Також варто враховувати наявність ненадійних об'єктів поруч з кабелями.

Спирайтеся на тип рідини. Якщо це вода, то якої температури, стабільного стану чи ні.

Для прокладки в грунті обов'язково укладайте волоконні кабелі в міцні і зносостійкі труби.

Проектуйте розташування кабелю так, щоб не заважати вільному пересуванню співробітників.

Не забувайте про непередбачені обставини у вигляді механічного впливу з боку зловмисником - акти вандалізму ніхто не відміняв. Такі варто пам'ятати про грамотне натяг кабелю і співвідношення робочих довжин. Якщо вам не вистачає власних знань - звертайтеся до професіоналів.

Купівля комплектуючих

Перед монтажем СКС логічно буде придбати все необхідне обладнання. Повний комплект мережі складається з пристроїв активної і пасивної роботи.

В активні елементи складають:

Пристрій, що змінюють параметри сигналу під задані параметри.

Перетворять потужність сигналу в встановлену конфігурацією загальної системи.

• Світлові діоди і лазер

Перетворять сигнал з електричного в оптичний.

• Приймач оптичного сигналу

Апарат для прийому даних на іншому кінці кабелю.

Для перетворення декількох потоків інформації в один.

У пасивні елементи входять:

Реалізує передачу інформації. Вибір кабелю повинен виходити від потреб можливості підсумкової мережі. Бувають одномодові (для передачі малої кількості інформації) і багатомодові (для передачі великих масивів даних).

Прилад для об'єднання двох і більше проводів.

Спеціальний прилад для обробки кінців кабелю для подальшого підключення обладнання.

Служать для зрощування двох окремих елементів волокна.

Для комунікації з обладнанням

Пристрій для перетворення сигналу кабелю.

При виборі всього обладнання уважно вивчайте надійність постачальника. Саме від якості кожного елемента окремо буде залежати надійність мережі в цілому. Також купите нейлонові джгутики, стяжки і конструкційну фурнітуру.

Підготовчі роботи

Після створення плану приміщення і покупки всього необхідного обладнання для монтажу оптоволокна потрібно підготувати локацію до розміщення всіх комплектуючих.

Заздалегідь просвердлите всі отвори і прокладете канали для проводки кабелю.

Виходячи зі способу монтажу навчайте всі можливі непередбачені обставини.

Розробіть спеціальні опори і кріплення.

Основний етап монтажу

Ми дісталися до основного етапу монтажу. Після того, як ви пройшли всі вищеописані пункти, маєте потрібне обладнання та детальний план проект можна приступати до монтажу СКС.

Уважно вивчіть куплений барабан з кабелем. Огляньте його на предмет деформацій, вм'ятин, тріщин і помутніння. Якщо стан кабелю викликає у вас хоч найменша підозра - перевірте його спеціальним обладнанням (оптичний рефлектометр) або зв'яжіться з постачальником. Якщо гранична довжина кабелю не дуже велика, ви можете перевірити його ліхтарем, просто освітивши волокно на предмет цілісності
Огляньте трасу на наявність можливих небезпек для кабелю. Пам'ятайте, що оптоволоконний кабель досить податливий до механічної дії і краще відразу мінімізувати ризики.

Необхідно укласти кабель так, щоб всі з'єднані комунікаторами і вторинної апаратурою точки перебували в доступних і захищених від впливу зовнішніх факторах точках. Залишайте значний запас проводу в місцях з'єднань, а для запобігання деформацій і надмірних вигинів укладайте кабель в спеціальні труби. У місцях підключення до активних складових використовуйте водонепроникні ковпаки.

У разі монтажу оптоволокна під землею не забувайте про додаткові заходи захисту від пошкодження. Це відноситься не тільки до самому кабелю, а й точкам з'єднань з апаратними засобами. При розробці траншеї враховуйте можливі обвали і навантаження земного масиву на кабельну систему. Для уникнення пошкоджень підготуйте шар піску або іншого сипучого грунту (не більше 150 см) і присипаєте тим же матеріалом. Сама траншея повинна бути рівною, не мати виступів і провалів. При необхідності розробіть каркаси захисту - це залежить від ступеня стійкості грунту.

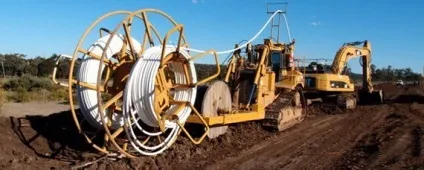

Для укладання уздовж траншеї великої довжини використовують барабан закріплений на спеціальних роликах або транспортувальників. На цьому моменті не варто поспішати. Уважно переглядайте кожну ділянку прокладеного кабелю. Він не повинен бути занадто натягнутий або ослаблений. Не перевищуйте радіус вигину. Показник граничної деформації повинен бути вказаний виробником. Уникайте перетину з іншими кабелями, і не порушуйте площину укладання. Якщо кабель йде горизонтально - не робіть вертикальних перетинів.

Грамотно підходите до фінального закріплення кабелю нейлоновими джгутиками. Підсумкова конструкція ні в якому разі не повинна бовтатися або провисати. При розробці кріплень враховуйте той факт, що основне навантаження повинна лягати не на сам кабель, а на технічні опори.

Для захисту волокна можна використовувати спеціальні гелі, які створять щільну і еластичну оболонку навколо кабелю. Рекомендується при укладанні на відкритій місцевості.

У всіх інших випадках монтажу дотримуйтесь тим же принципам.

Комплекс заходів після монтажу оптоволокна

Після завершення всіх процедур монтажу необхідно провести перевірку кабельної системи. Доцільно виконати візуальний огляд на пошкодження, вм'ятини, помутніння і упущення в роботі. Але загроза завжди таїться в тіні і для того, щоб ваше інформаційно полі не відмовило в самий не підходящий момент, СКС потрібно обстежити більш ретельно.

• Візуальний огляд на предмет пошкоджень

Для поверхневої перевірки досить пройтися по всьому шляху кабельної системи. Уважно огляньте шлях від одного джерела до іншого, при цьому, оглядайте коннектори та іншу апаратуру.

Для більш глибокої перевірки можна використовувати прилад оптоволоконної трасування. Принцип роботи полягає в підключенні приладу з боку прийому сигналу. Він може показати точні координати пошкодження і втрати сигналу.

• Тестування на наявність втрат

На даному етапі необхідно виявити різницю між потужностями різних складових мережі. Для здійснення даної процедури прийнято використовувати ватметр. Прилад дозволяє зіставити потужності всіх пристроїв в мережі, і вивести показання на екрані.

• Загальна тестування мережі

Для повного і глибокого тестування мережі необхідно використовувати оптичний рефлектометр. Прилад покаже вам всі дані про «життя» оптичної мережі. За допомогою вбудованого екрану ви зможете побачити графік з показаннями про загасання, невідповідність і втрати потужності. Пристрій буде максимально ефективно при використанні на кінчений етапах монтажу.
