Інструкція як налаштувати nanostation точкою доступу

Як підключається NanoStation M2

Розглянемо схему підключення NanoStation M2, яка часто використовується в домашніх умовах.

Щоб роздати Інтернет за допомогою NanoStation M2 по Wi-Fi нам знадобляться:

1. Роутер або ADSL модем з функцією роутера;
2. Два кабелю вита пара з прямим обтиском (використовуються для підключення типу комп'ютер-світч);
3. Комп'ютер або ноутбук.

1. 1-й кабель кручена пара підключаємо до роутера і до POE блоку живлення в роз'єм LAN;
2. 2-й кабель кручена пара підключаємо до NanoStation M2 в роз'єм Main і в POE блок живлення в роз'єм POE.

Налаштування мережевої карти комп'ютера

Увага! Мається на увазі, що комп'ютер підключений до роутера за допомогою кабелю.
Якщо комп'ютер підключений до роутера по Wi-Fi, то Ubiquiti NanoStation необхідно підключити до комп'ютера за допомогою кабелю і Вам. Після настройки, NanoStation необхідно підключити до роутера за допомогою кабелю.

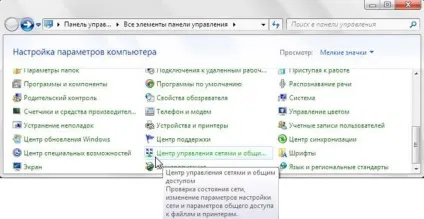

Відкриваємо «Панель управління» і вибираємо «Центр управління мережами і загальним доступом».

Переходимо в «Зміна параметрів адаптера».

Натискаємо правою кнопкою миші на «Підключення по локальній мережі» і вибираємо «Властивості».

Вибираємо «Протокол Інтернету версії 4 (TCP / IPv4)» і тиснемо «Властивості».

Налаштування NanoStation M2 в режимі «точка доступу» (Access Point)

У вікні вводимо ім'я користувача ubnt. вводимо пароль ubnt і входимо в Web-інтерфейс.

Налаштування Wi-Fi точки доступу

Переходимо на вкладку WIRELESS.

• Wireless Mode: Acces Point (режим роботи «точка доступу»)
• Country Code: Ukraine (або іншу країну в якій використовується пристрій)
• SSID: вказуємо ім'я точки доступу
• Security: WPA2-AES (вказуємо тип шифрування)

Увага! Деякі Wi-Fi пристрої можуть не підтримувати тип шифрування WPA2-AES. У цьому випадку виберіть тип шифрування, який підтримується на вашому пристрої.

• WPA Preshared Key: вводимо пароль для підключення до точки доступу по Wi-Fi

Для збереження налаштувань натискаємо кнопку Change.
Вгорі сторінки підтверджуємо зміна налаштувань, натиснувши кнопку Apply.

Налаштування локальної мережі в режимі Вridge

Якщо роутер, до якого підключений NanoStation M2, видає автоматичні настройки мережі по DHCP, то необхідно:

1. Налаштувати локальну мережу NanoStation M2 в режим Bridge і вибрати отримання настройок по DHCP;
2. В параметрах мережевої карти комп'ютера, вибрати автоматичне отримання мережевих налаштувань.

Переходимо у вкладку «Network» і в полі «Bridge IP Address» вибираємо DHCP.

Для збереження налаштувань натискаємо кнопку Change. Вгорі сторінки підтверджуємо зміна налаштувань, натиснувши кнопку Apply.

Відкриваємо «Панель управління» і вибираємо «Центр управління мережами і загальним доступом».

Переходимо в «Зміна параметрів адаптера».

Натискаємо правою кнопкою миші на «Підключення по локальній мережі» і вибираємо «Властивості»

Вибираємо «Протокол Інтернету версії 4 (TCP / IPv4)» і тиснемо «Властивості».

Тепер комп'ютер буде отримувати настройки від роутера по DHCP.

Точка доступу налаштована і до неї можна підключатися по Wi-Fi.

Викачуємо утиліту Discovery Tool з сайту виробника. Для її роботи знадобиться Java, скачати можна звідси www.java.com.

Налаштування безпеки NanoStation

Змінювати настройки NanoStation повинен тільки адміністратор. Щоб ніхто інший не зміг отримати доступ до налаштувань, потрібно змінити пароль доступу.

Для цього переходимо в вкладку «System», в розділі «Administrative Account» змінюємо стандартний пароль для входу в настройки.

• В поле «Current Password» вказуємо поточний пароль ubnt.
• В поле «New Password» вказуємо новий пароль (бажано не менше 10 символів)
• В поле «Verify New Password» вводимо новий пароль ще раз.
• Далі опускаємося в низ сторінки і натискаємо кнопку Change для зміни налаштувань мережі.

Вгорі сторінки підтверджуємо зміна налаштувань, натиснувши кнопку Apply.
