імпульсний трансформатор

В першу чергу хотілося б сказати про те, які кільця варто купувати, а які обминати стороною. Так ось, один раз взяв кільце якесь салатовое, вказана проникність в 2200 (НH). Намотав стандартно на первинну обмотку 2 полуобмоткі, кожна по шість витків, все нормально сфазіровать, упаяв в плату, підключив до блоку живлення через амперметр, вжик - ток ХХ 14 ампер, моментально схему вимкнув, але це не врятувало польові транзистори, підсумок - одна пара пішла в небуття. Далі мотав по 5 витків в полуобмоткі - вжик, знову 2 польових спати пішло, мотав втретє, намотав тепер більше, по 8 витків на полуобмоткі і знову польовики полетіли, у мене вже нерви подшалівают, думаю буду мотати і з кожним разом піднімати число витків , спалив ще 2 пари полевиков, дійшов до 12 витків на полуобмоткі, тобто 24 витка (і це на перетворювач), а не на мережевий ПІП! Після цього задумався і став шукати причину. З тих пір беру тільки зелені кільця, нехай вони трохи дорожче, але зате число витків можу визначити на око - і ось про один з таких кілець і намотування трансформатора на нього і піде далі мій розповідь.

Основні електромагнітні параметри феритів

Купив кільце 45 * 20 * 12, почитавши трохи форуми вже знав, що для нього треба приблизно 4 витка на одну полуобмоткі, тобто 8 витків в загальному. Кільце мотав для УНЧ Ланзар. так що вторинна обмотка містила 16 + 16 витків. На виході напруга була + -55 вольт, при ньому Ланзар відчуває себе оптимально.

Так як сила струму в первинній обмотці велика, то вирішено було не шкодувати провід і використовувати найтовстіша що був, а це 1 мм. Отже, склав разом 5 жив по 1 мм, намотав одну полуобмоткі - 4 витка, все нормально лягло, ще й місце залишилося, секрет в тому, щоб під максимальним кутом ложить провід, чим більше кут, тим легше мотати другу полуобмоткі. Відразу скажу що мотати внатяг таку шину не дуже - пальці на наступний день болять страшно! І ще одна порада бувалого трансформаторщіка:

Перед намотуванням краще залудити початок і кінець кожного з проводів, тому що потім це буде дуже важко - і зачищати провід від лаку, і лудити його, ризикуючи спалити ізоляцію на сусідніх обмотках.

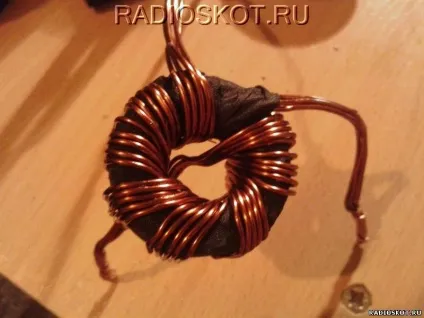

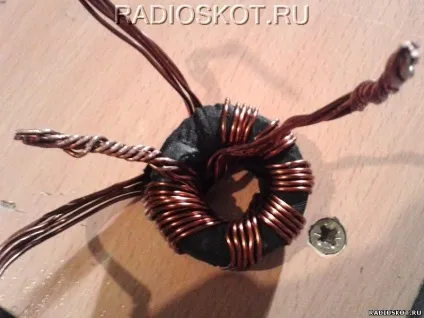

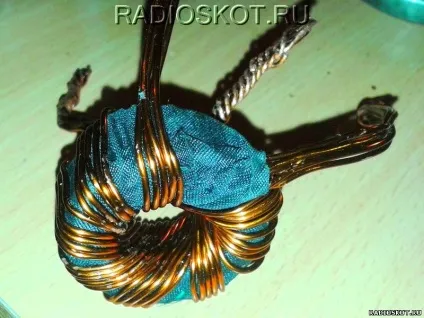

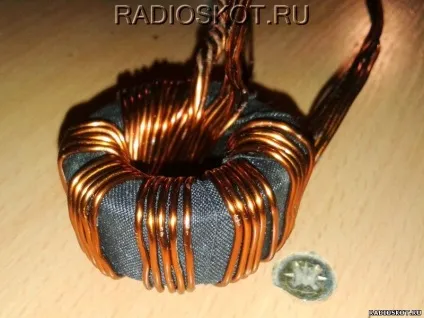

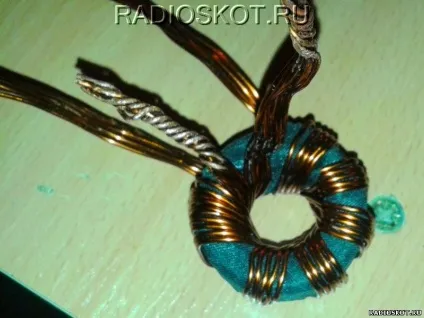

Фото нового трансформатора додаю вище, з повагою ** Колонщік **
