Гвинтові сходи з металу своїми руками креслення, етапи, фото і відео
Власники будинків (а останнім часом і квартир) з двома і більше поверхами однозначно стикаються з проблемою побудови сходів. З давніх часів найкращим варіантом вирішення даного завдання вважається гвинтові сходи. По-перше, вона займає порівняно мало місця, що дозволяє істотно заощадити простір, а по-друге, за рахунок своєї конструкції має достатній запас міцності. Звичайно, найпростіше довірити будівництво таких сходів професіоналам або купити вже готову конструкцію в будівельному супермаркеті. Але якщо готові «стандартні» варіанти вам не підходять, а наймати фахівців немає бажання або можливості, то гвинтові сходи з металу можна виготовити самостійно. Правда, відразу потрібно обмовитися, що справа ця досить непроста, але озброївшись певними знаннями і навичками впорається з цим завданням цілком реально.
Конструкції гвинтових сходів
Існує три основних типи гвинтових сходів:

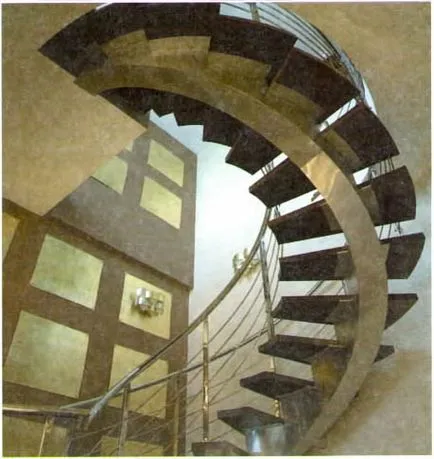

- На косоурах. Основним опорним елементом таких сходів є одна або кілька опорних балок, поверх яких укладаються ступені. Торці ступенів в даному випадку залишаються відкритими; Основним опорним елементом таких сходів є одна або кілька опорних балок

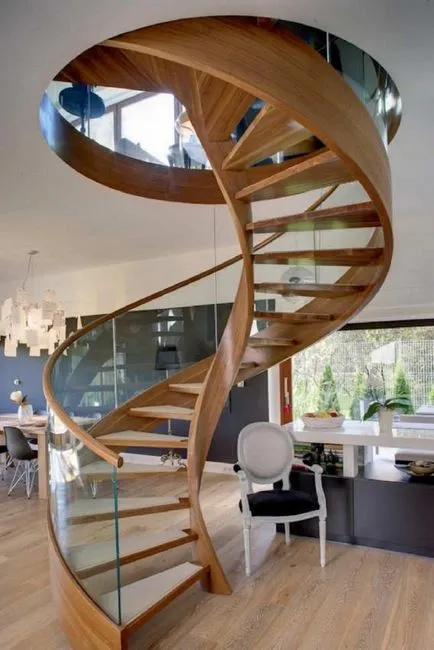

- На тятивах. В цьому випадку ступені кріпляться до внутрішніх сторонам несучих елементів. Ними можуть бути дві балки-тятиви, або одна балка і центральний опорний стовп; В цьому випадку ступені кріпляться до внутрішніх сторонам несучих елементів

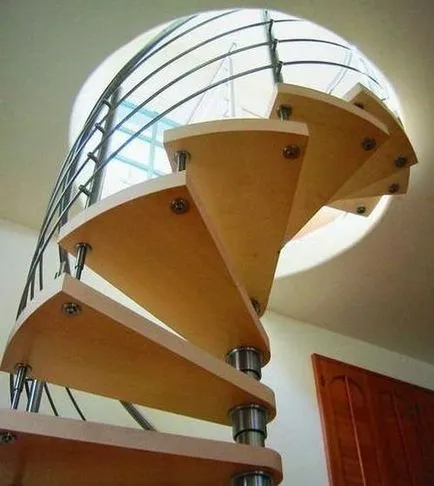

- На бильцях. Опорні балки в даній конструкції сходів взагалі не передбачені. Сходинки кріпляться або до стіни (для маршових сходів) або, що актуально в нашому випадку, до центрального опорного стовпа за допомогою больцев. Опорні балки в даній конструкції сходів взагалі не передбачені
Досить цікавим і нескладним в виготовленні є симбіоз маршової і гвинтових сходів. Така конструкція відмінно поєднує в собі переваги обох різновидів.

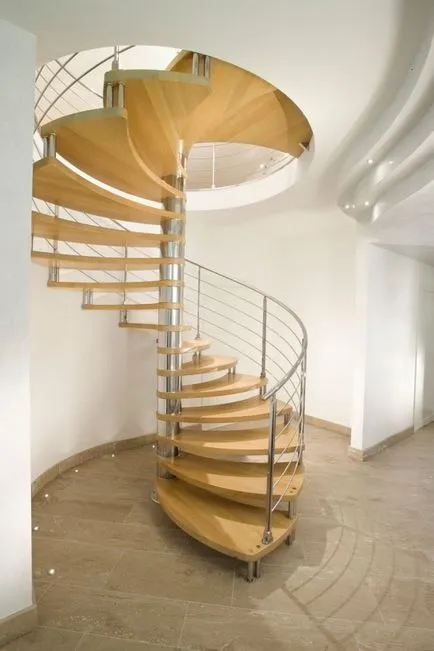

Найбільш простий у виготовленні є гвинтові сходи на больцах з центральним опорним стовпом. Тому ми зосередимо свою увагу саме на цій конструкції.
Розрахунок гвинтових сходів на больцах
Дуже важливим етапом при будівництві гвинтових сходів є точний розрахунок конструкції і визначення всіх її параметрів. Для створення грамотного креслення нам буде потрібно 5 значень: висота сходів, її діаметр, кількість ступенів, їх ширина, а також висота проступку. Розглянемо процес визначення кожного з параметрів докладніше:
Висота драбини
З визначенням цього параметра всі просто - достатньо за допомогою схилу виміряти відстань від підлоги до стелі.
Діаметр сходи
Дане значення визначається відповідно до ваших особистих переваг, а також особливостями приміщення, в якому буде встановлюватися сходи. Діаметр сходи дорівнює довжині щаблі помноженої на два, плюс ширині опорного стовпа.
При виборі діаметра варто пам'ятати, що мінімальна довжина щабля не повинна бути менше 50 сантиметрів, таким чином, мінімально допустимий діаметр сходів з опорним стовпом в 5 сантиметрів буде 105 сантиметрів. Для більш комфортного користування сходами бажано щоб це значення було 135-140 сантиметрів при тій же товщині опорного стовпа.
Кількість ступенів і висота проступку
Необхідна кількість ступенів в кожному конкретному випадку залежить від висоти проступку. Вона, відповідно до ГОСТу, повинна коливатися від 15 до 20 сантиметрів.
Для початку необхідного необхідно розділити висоту сходів на будь-яке значення в цих межах.
Припустимо, що висота приміщення 265 сантиметрів. Ви вирішили зробити ступені висотою 17 сантиметрів. Ділимо 265 на 17 і в результаті отримуємо: 265/17 = 15,58. Оскільки кількість ступенів не може виражатися дробом, то округляємо це значення до цілого числа (наприклад, 15).
Тепер, для обчислення необхідної висоти проступку ділимо на отримане значення висоту нашої сходи: 265/15 = 17,66. Саме це число і буде необхідною в нашому випадку висотою проступку.
Оскільки роль верхнього ступеня виконуватиме майданчик верхнього поверху, віднімаємо від отриманої кількості ступенів один: 15-1 = 14.
Таким чином, при висоті сходів в 265 сантиметрів нам знадобитися 14 ступенів висотою 17,66.
Так як відміряти кожен проступок з урахуванням сотих часток незручно, округлимо наявне значення до 17,7, змінивши при цьому висоту нижньої ступені. Для цього скористаємося наступною формулою: 265 (висота сходів) - (14 (кількість ступенів) х 17,7) = 17,2. Таким чином, ми маємо першу сходинку висотою 17,2 сантиметра і всі інші по 17,7.
Ширина ступенів

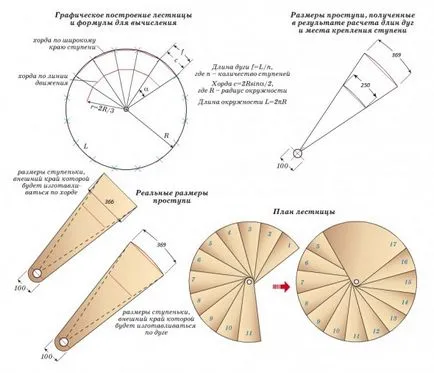

Сходинки для гвинтових сходів робляться у вигляді клина. Таким чином, необхідно буде визначити дві їх ширини - зовнішню і внутрішню. І якщо внутрішній розмір може бути обраний довільно (головне щоб він був не менше 10 сантиметрів), то зовнішню ширину ступенів доведеться точно розрахувати. Для цього нам знадобитися знати довжину сходи по її зовнішньому краю.
При розрахунках допустимо, що кут повороту нашої сходи становить 270 градусів (найбільш поширений варіант).
Скористаємося шкільної формулою обчислення довжини кола L = 2? R. Припустимо, що діаметр нашої сходи становить 180 сантиметрів, а радіус, відповідно, 90 сантиметрів. Застосуємо ці дані до формули і отримаємо: 2х3,14х90 = 565,2. Але оскільки наша сходи не є повною окружністю, необхідно помножити отримане значення на. або в десяткових дробах на 0,75, що як раз і буде відповідати 270 градусам.
Якщо ви робите сходи з кутом повороту в 180 градусів, то отриману довжину окружності необхідно помножити на. або, простіше кажучи, розділити на 2. Якщо ж сходи робить повний оборот в 360 градусів, то ніяких додаткових дій не проводиться.
В результаті отримуємо: 565,2 х 0,75 = 423,9.
Тепер ділимо це значення на кількість ступенів:
Це і буде ширина наших ступенів по зовнішньому краю.
Але, оскільки оптимальне місце для підйому знаходиться на відстані 2 / 3R від опорного стовпа, множимо довжину драбини на 0,66 (2/3 в десятковому обчисленні).
Отримуємо: 423,9 х 0,66 = 279,77.
Тепер залишається розділити це значення на кількість наших ступенів. Результат повинен знаходитися між 20 і 40 (саме така ширина щаблі найбільш комфортна при підйомі).
279,77 / 14 = 19,98.
Як бачите, це значення не вкладається в прийнятні параметри, хоча і є досить близьким. Звичайно, на яких бракує 2 міліметри можна не звертати уваги, але краще трохи зменшити або радіус нашої сходи, або кількість ступенів (природно попередні значення доведеться перерахувати з урахуванням мінливих параметрів). Зменшуємо кількість ступенів до 13 (14-1) і отримуємо
279,77 / 13 = 22,84.
Ось тепер ширина наших ступенів повністю відповідає ГОСТ, і сходи буде безпечною і зручною.
Після всіх обчислень ми маємо такі розміри нашої сходи:
- Висота - 265 сантиметрів;
- Діаметр - 180 сантиметрів;
- Кількість ступенів - 13;
- Висота проступку (з урахуванням змінених обчислень) - 18,92 сантиметра;
- Ширина сходинки з внутрішньої сторони - 10 сантиметрів;
- Ширина з зовнішньої сторони (з урахуванням змінених обчислень) - 32,6 сантиметра;
- Ширина сходинки в середньому значенні - 22,84 сантиметра.
Використовуючи отримані дані ви без зусиль зможете зробити креслення як окремих ступенів, так і самих сходів.
У висновку бажано перевірити наші ступені на відповідність ГОСТ для прямих сходів. Використовуємо формулу 2H + B = 60-64 сантиметри (Н - висота проступку, В - ширина щаблі в середньому значенні).
Отримуємо: 2 х 18,92 + 22,84 = 60,68. Як бачите результат потрапляє в допустиме значення, значить всі розрахунки були проведені вірно.
У тому випадку, якщо отриманий результат буде сильно відрізнятися від норми, доведеться провести розрахунки заново, змінивши кількість ступенів або діаметр сходів.
Якщо розрахунок гвинтових сходів здасться вам занадто складним, то для цієї мети можна скористатися спеціальними програмами-калькуляторами, які без проблем можна знайти в мережі Інтернет.
Розрахунок сходового майданчика
Крім розрахунку самих сходів необхідно розрахувати розміри верхнього отвору і сходової площадки. І якщо з шириною прорізу все просто - вона повинна бути на 10 сантиметрів більше радіуса сходи, то обчислення його довжини робиться трохи складнішим методом.
За ГОСТом висота від краю отвору до найближчої до нього сходинки повинна бути мінімум 2,05 метра. Ділимо цю величину на висоту наших ступенів і отриманий результат округляємо в більшу сторону.
205 / 18,92 = 10,83. Після округлення - 11.
Віднімаємо отриманий результат від загальної кількості ступенів.
Отже, край верхнього отвору повинен перебувати на одному рівні з 2-й знизу сходинкою.

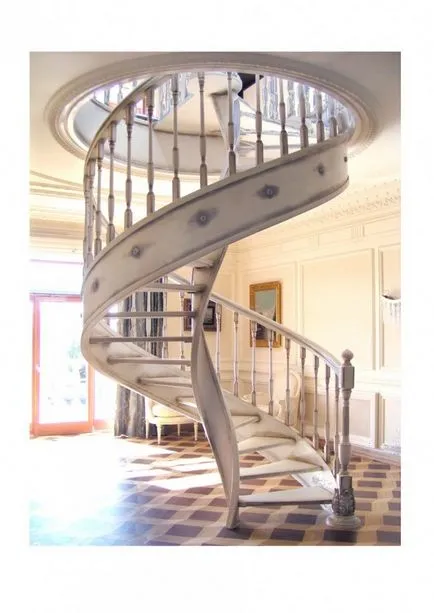

Досить цікаво виглядає гвинтові сходи з круглим отвором. Його розміри повинні бути на 20 сантиметрів більше діаметра сходи.
Монтаж гвинтових сходів на опорному стовпі
Процес складання сходи складається з чотирьох основних етапів: установка центрального стовпа, установка ступенів і додаткових опор, установка перил, фінальна обробка.
Установка центрального стовпа
В ідеалі центральний стовп гвинтових сходів встановлюється ще під час будівництва будинку. У цьому випадку нижня його частина бетонується, а верхня кріпиться до плити перекриття за допомогою дюбелів, вкручених в спеціально приварену п'яту-підставу.
Глибина бетонування в підлогу повинна становити не менше 40 сантиметрів.
Якщо ж установка проводиться в уже готовому приміщенні, то підстави приварюються до обох кінців опорного стовпа. Кріпити стовп ОБОВ'ЯЗКОВО з обох кінців, оскільки в іншому випадку сходи будуть небезпечною.
Установка ступенів і додаткової опори
Коли стовп встановлений можна приступати до монтажу ступенів. Їх можна виготовити повністю з металу найкраще для цієї мети використовувати сталь. Сходинки приварюють до опорного стовпа починаючи з нижньої, розташовуючи їх таким чином, щоб передній край кожної наступної ступені був точно над заднім краєм попередньої. І природно слід строго дотримуватися відстань між ступенями.
Крім ступенів необхідно буде встановити ще одну додаткову опору. Вона може бути як окремо стоїть стовпом, розташованим під однією з середніх ступенів, так і являти собою упор прикріплений до стіни (в тому випадку якщо один із ступенів впирається в стіну).
Додаткова опора встановлюється до того, як буде покладена спирається на неї щабель. Якщо це стовп, то він кріпиться до підлоги за допомогою п'яти і дюбелів, якщо упор на стіні - за допомогою анкерів.
Коли всі щаблі встановлені для додання конструкції додаткової жорсткості і монолітності всі щаблі зв'язуються між собою металевими перемичками, які приварюються із зворотного боку сходів поєднуючи передній і задній край наступних один за одним ступенів.
Після закінчення монтажу ступенів необхідно видалити залишилася після зварювання окалину (досить просто збити її молотком) і відшліфувати всі гострі краї і задирки.
установка перил
Перила або поручні є необов'язковим елементом гвинтових сходів. Їх установка необхідна в тих випадках, коли ширина ступенів менше 90 сантиметрів, або висота сходів більше двох поверхів. Встановлюються перила на металевих прутках, які приварюються до сходами.
Декорування гвинтових сходів
Існує три основних «класичних» стилю гвинтових сходів: замковий, кування і Прованс.

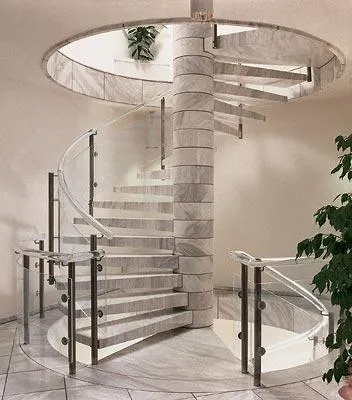

Замковий стиль має на увазі декорування ступенів каменем або плиткою, а також використання кам'яних балясин при влаштуванні поручнів.
Прованс навпаки вимагає присутності в конструкції сходів дерева, тому якщо ви виберете цей стиль, логічним буде зробити дерев'яні накладки на сходи і перила.

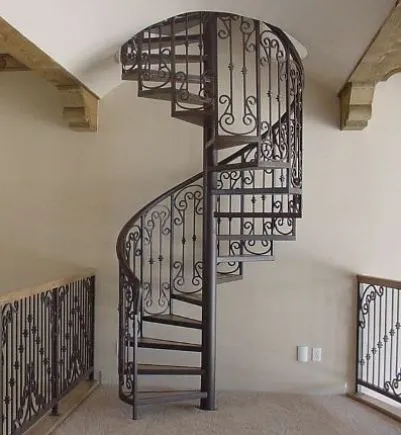

Ну і кований стиль вимагає наявності кованих елементів (найчастіше це перила). Цей стиль хоч і порівняно дорого обходиться, але зате оформлена куванням сходи можуть стати головною прикрасою вашого будинку.
Сподіваємося, що наші поради допоможуть вам побудувати надійну кручені сходи, яка буде служити вам протягом довгих років. Вдалого вам ремонту!
