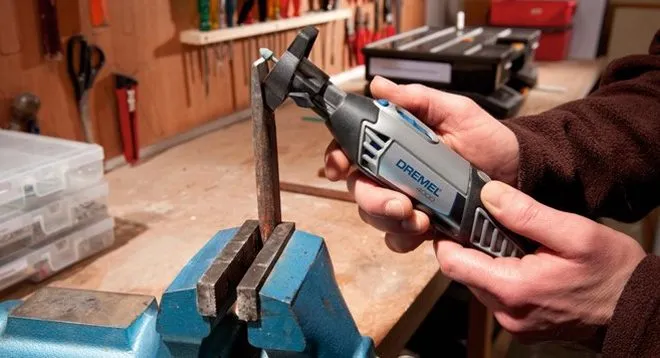

Гравер електричний ручний обробка металу, дерева, каменю

На сучасному ринку представлено безліч різноманітних технічних пристроїв, що дозволяють виконувати різні технологічні операції. Найбільш примітним з таких пристроїв як за своєю функціональністю, так і по компактності є гравер, призначений для різних типів обробки виробів з різних матеріалів. Зокрема, використовуючи таке обладнання і робочі насадки, яким воно оснащується, можна успішно виконувати такі види обробки, як свердління, фрезерування, гравірування, відрізка, зачистка, шліфування й полірування. Оснащуючи гравери відповідної робочої насадкою. можна однаково успішно використовувати їх для робіт по металу, по дереву, по каменю, по склу та по багатьом іншим матеріалам.

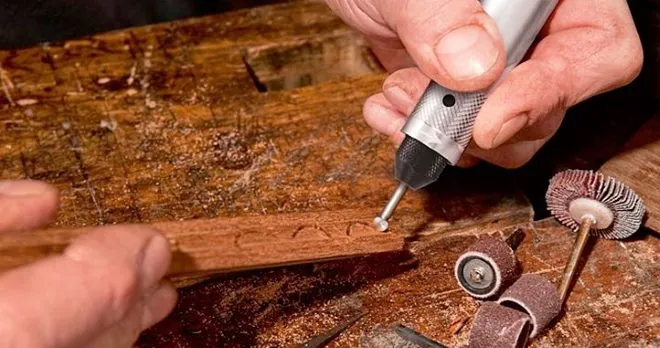

Різьба по дереву електричним гравером

Що собою являє гравіювання установка

компактний електродвигун;
крильчатка, яка відповідає за охолодження приводного електродвигуна;
редуктор;
вал пристрою, який називається шпинделем.

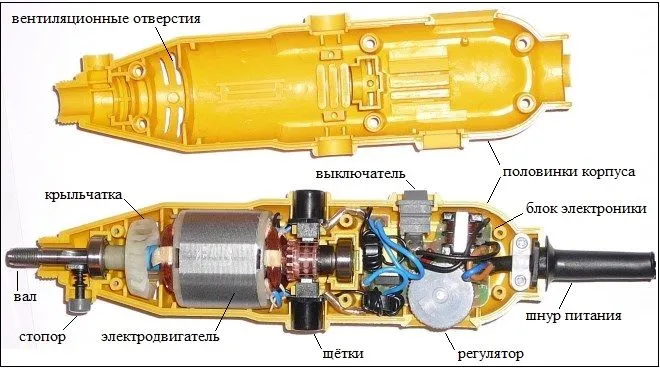

Конструкція ручного гравера

Всі елементи внутрішньої конструкції електричного гравера розміщуються в компактному корпусі, на поверхні якого є спеціальні отвори, призначені для відведення нагрітого повітря від електромотора. Конструкція корпусу ручних електричних граверів розробляється таким чином, щоб ними було зручно маніпулювати в процесі обробки. З цією метою окремі моделі оснащуються знімними ручками. Для фіксації різних робочих насадок, якими може оснащуватися інструмент гравера, у верхній частині корпусу передбачена спеціальна гайка. Управляються гравери електричні за допомогою декількох кнопок, також змонтованих на його корпусі:

кнопки включення і виключення пристрою;
кнопки, яка блокує його двигун;
регулятора, за допомогою якого виставляється частота обертання шпинделя.

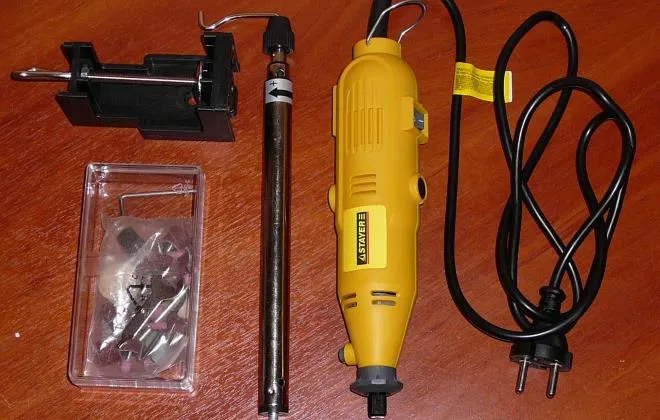

Гнучкий вал вставляється в шпиндель гравера і фіксується накидною гайкою на резьбовой частини депутатського корпусу

Телескопічна стійка закріплюється на робочому столі струбциною і служить для зручної підвіски інструменту

Принцип роботи типового електричного гравера

Принцип, за яким працює будь-який гравер, досить простий: приводний електродвигун за допомогою вала передає обертання робочої насадки, яка повідомляє крутний момент зафіксованому в ній інструменту. Багато сучасних моделей ручних граверів здатні забезпечувати швидкість обертання інструменту в діапазоні 3-40 тис. Об / хв.

Функціональність і універсальність, якої відрізняються сучасні гравірувальні пристрої, забезпечуються різноманітністю використовуваних з ними в комплекті інструментів.

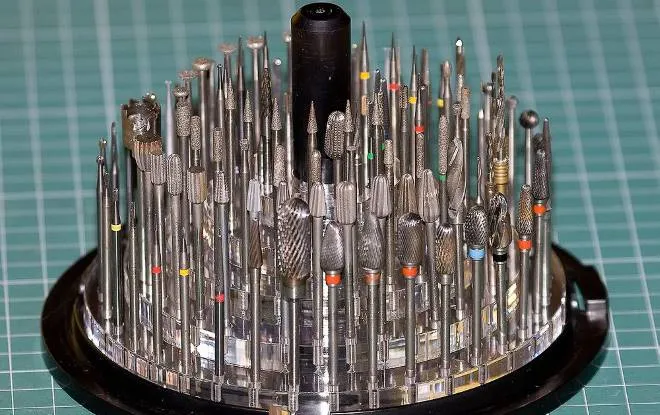

Фрези для гравера

Як інструменти, що перетворюють компактне гравировальное пристрій в багатофункціональний обробляє верстат, застосовуються:

свердла, за допомогою яких гравер перетворюється в Минидрель;
фрези різної конструкції, що дозволяють виконувати обробку плоских і фасонних поверхонь, а також отворів, пазів і поглиблень різної конфігурації;
дискові інструменти, використовувані для виконання відрізних операцій по металу невеликої товщини і інших матеріалів;
металеві щітки, які застосовуються для зачистки оброблюваних поверхонь від слідів корозії та інших забруднень;
абразивні інструменти з робочими головками круглої, напівкруглої, овальної і циліндричної форми, які використовуються для шліфування й полірування оброблюваних поверхонь;
інструменти, робоча головка яких виконана з повсті (з їх допомогою спільно зі спеціальними пастами виконуються полірувальні операції);
інструменти з робочою головкою конічної форми (конічний гравер використовується для того, щоб наносити на поверхню виробу написи і візерунки).

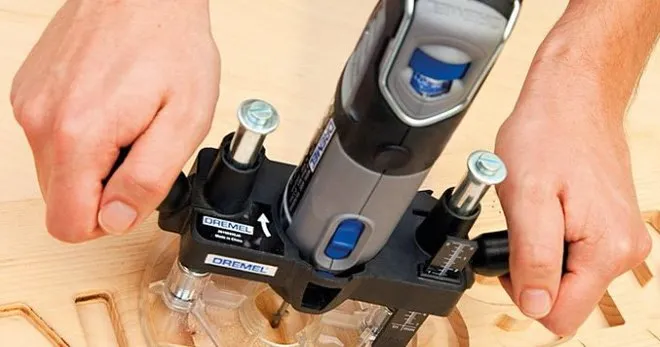

Гравер в ролі невеликого фрезера

Інструменти для гравіювального пристрої розрізняються між собою не тільки конструктивним виконанням, а й матеріалом виготовлення. Правильно підбираючи робочі інструменти, за допомогою гравера можна успішно обробляти вироби з різних матеріалів. Такими матеріалами, зокрема, можуть бути метал, дерево, камінь, кістка, скло, кераміка і пластик.

Звичайно, не варто розраховувати на те, що такий компактний електроінструмент зможе розрізати масивний металевий лист або впоратися з іншими технологічними завданнями, вирішити які здатний більш потужний стаціонарний верстат. Подібні завдання перед цим пристроєм і не ставляться: його основним призначенням є обробка деталей невеликого розміру, а також декоративне оформлення виробів з різних матеріалів.

Як правильно вибрати гравировальное пристрій

Основне питання, яке слід вирішити перед придбанням гравера, полягає в тому, для вирішення яких завдань і з якою інтенсивністю буде використовуватися таке обладнання. Так, для не дуже інтенсивного застосування і нескладної обробки різних виробів в домашній майстерні підійде гравер акумуляторний, не відрізняється високою потужністю, а також найпростіший гравер, виготовлений зі звичайної дрилі. Для вирішення професійних завдань слід вибирати відповідне гравировальное обладнання.

Розглянемо параметри, на які при виборі гравера слід звертати особливу увагу. потужність

Потужність гравера може перебувати в діапазоні 30-300 Вт. Даним параметром визначається перш за все перелік матеріалів, з якими здатне впоратися гравировальное пристрій. Для виконання нескладних робіт в не дуже інтенсивному режимі цілком підійдуть апарати, потужність яких знаходиться в діапазоні 100-150 Вт, а для вирішення професійних завдань слід вибирати гравери потужністю 175-300 Вт.

Потужності гравера в 170 Вт цілком достатньо для більшості гравірувальних робіт, а також для різання, зачищення й полірування

Потужні професійні гравери відрізняються значною вагою, що робить роботу з ними досить напружена. Якщо у вас немає необхідності в придбанні занадто потужного і важкого пристрою, краще вибрати компактний і легкий гравер акумуляторний або будь-яку іншу модель, вага якої не перевищує одного кілограма.

На те, наскільки комфортно працювати з гравірувальним пристроєм, впливають також форма і розміри його корпусу. Чи зручно утримувати гравер в руці, чи правильно розташований його центр ваги - все це в кінцевому рахунку визначає точність виконуваної обробки.

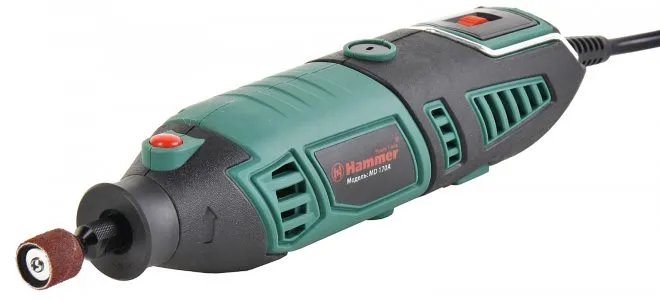

Гравер повинен зручно лежати в руці

Рівень шуму і вібрації і ступінь нагріву

Практично всі серійні моделі граверів поставляються з комплектом робочих інструментів, що дозволяють використовувати пристрій для різних видів обробки. Як кількість, так і якість інструментів, що входять в такий комплект, можуть бути різними. Це залежить в першу чергу від виробника гравера і конкретної моделі. Тим часом слід мати на увазі: навіть якщо конічний гравер дуже якісний, фрези, свердла і будь-які інші інструменти, що входять в такий комплект, по суті, є витратними матеріалами, які в подальшому доведеться постійно докуповувати.

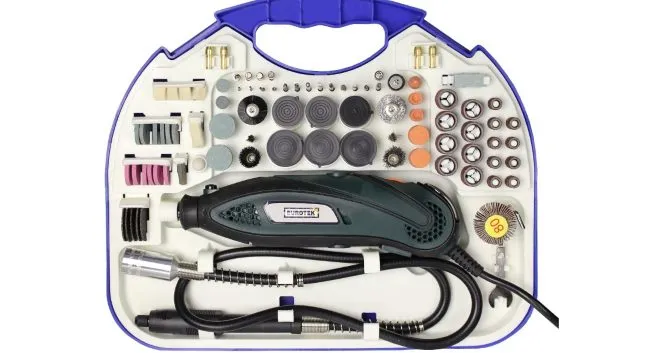

Багата комплектація гравіювального набору дасть можливість максимально випробувати інструмент в роботі

На вітчизняному ринку гравери представлені безліччю моделей від різних виробників. Така різноманітність пропонованих гравірувальних пристроїв дозволяє кожному вибрати їх в повній відповідності зі своїми потребами і фінансовими можливостями. Тим часом, вибираючи найпростіший гравер на батарейках або професійний гравірувальний верстат, краще віддавати перевагу техніці від перевірених виробників, яка не тільки прослужить значно довше, ніж моделі маловідомої торгової марки, але і буде успішно справлятися з усіма поставленими завданнями.

Серед виробників, гравіювання техніка яких є дуже популярною серед професіоналів і домашніх майстрів, слід відзначити компанії Dremel, Hammer, Makita, Hitachi, Sturm, Bosch, Einhell. Вибираючи гравери певної торгової марки, орієнтуйтеся не тільки на фото таких пристроїв і їх технічні характеристики, але і на відгуки користувачів, вже оцінили їх можливості на своєму досвіді.

Гравірувальні установки, що працюють по лазерної технології

Для обробки виробів, виготовлених з різних матеріалів, використовується не тільки металева фреза, свердло, конічний гравер або дисковий інструмент, але і лазерний промінь. За допомогою такого променя працює лазерний гравер, який часто називають 3D-принтером (або об'ємним принтером). Використовуючи такий верстат, управління яким може здійснюватися не тільки вручну, але і за допомогою системи ЧПУ, на поверхні виробу виконують різні візерунки і написи, в тому числі і об'ємні. З цим, до речі, не здатний впоратися звичайний конічний гравер. Лазерний гравер, який може виглядати як підлоговий верстат з ЧПУ, настільний або ручний пристрій, може також використовуватися для точного розкрою тонколистового матеріалу.

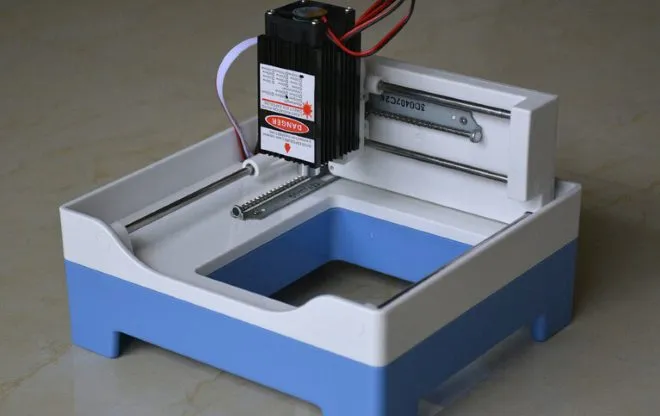

Малогабаритна настільна модель лазерного гравера

лазерів рідинного типу, використовуваним для оснащення потужних верстатів промислового призначення;
лазерним діодів (модулі даного типу використовуються в настільних гравірувальних пристроях).

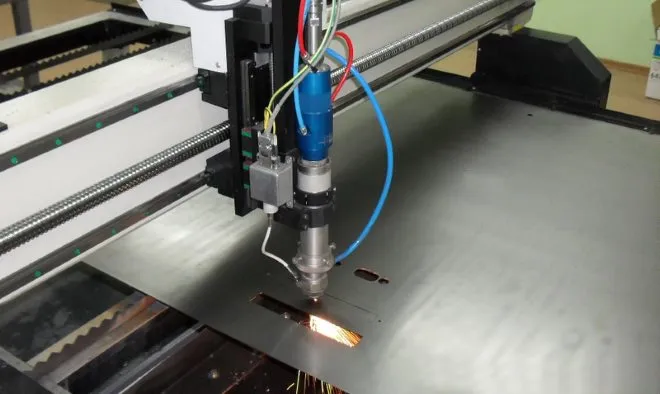

Прорізи лазером в металі відрізняються ідеально рівними краями

Універсальний гравірувальний верстат, що виконує обробку за допомогою лазерного променя, має цілу низку переваг, серед яких можна виділити наступні:

Геометричні параметри оброблюваного вироби, яка не піддається механічній дії, залишаються стабільними.
Наносяться за допомогою такого пристрою написи і візерунки відрізняються високою чіткістю і точністю виконання, чого не завжди дозволяє добитися звичайний конічний гравер.
У порівнянні зі звичайними гравірувальними пристроями, лазерний гравер споживає в 8-15 разів менше електроенергії.
Оскільки в конструкції лазерного гравера відсутні деталі, що труться, робочий ресурс такого обладнання значно вище, ніж у звичайних гравірувальних пристроїв.
Настільні лазерні гравери, які мають невелику вагу і розмір, відрізняються високою мобільністю і не займають багато місця при експлуатації і зберіганні.
Використання лазерних граверів з ЧПУ дозволяє легко, швидко і з мінімальним бюджетом організувати серійне виробництво виробів з декоративним оформленням поверхні.
