Гост р 51511-2018

"ДРУКУ з відтворенням Державного ГЕРБА
Укаїни "

Форма, розміри і технічні вимоги

1. РОЗРОБЛЕНО Всеукраїнським науково-дослідним інститутом поліграфії (ВАТ ІНПОЛ), ВНЕСЕНО Науково-технічним управлінням ГосстандартаУкаіни

Цей стандарт не може бути повністю або частково відтворений, тиражований і розповсюджений як офіційне видання без дозволу ГосстандартаУкаіни

1. Область застосування

Цей стандарт встановлює форму, розміри та технічні вимоги до печаток з відтворенням Державного герба Укаїни.

У цьому стандарті подані такі терміни та визначення:

2.1 друк: Пристрій, що містить кліше друку для нанесення відбитків на папір.

2.2 відбиток: Зображення кліше друку на папері.

2.3 кліше друку: Елемент друку, що містить дзеркальне відображення відбитка печатки.

2.4 мастична друк: Друк, що забезпечує нанесення відтиску штемпельною фарбою.

2.5 друк з відтворенням Державного герба Укаїни: Друк, що має в центрі кліше друку дзеркальне відображення Державного герба Укаїни.

2.6 штемпельна фарба: Спеціальне барвник, призначене для нанесення відбитків на папір за допомогою кліше друку.

2.7 штемпельно подушка: матеріал, що несе в своєму обсязі штемпельну фарбу, яка переноситься на друкуючі елементи кліше друку при його контакті з штемпельною подушкою.

2.8 друкує елемент: Ділянка кліше друку, сприймає штемпельну фарбу і передає її на папір.

2.9 пробільний елемент: Ділянка кліше печатки, що не сприймає штемпельну фарбу і не передає її на папір.

3 Технічні вимоги до печаток з відтворенням Державного герба Укаїни

3.1 Кліше друку з відтворенням Державного герба Укаїни виготовляють круглої форми (рисунок 1).

3.2 Мінімальний діаметр кліше друку з відтворенням Державного герба Укаїни - 40 "мм, максимальний діаметр - 45_1 мм. По зовнішньому кільцю кліше друку обмежується ободом товщиною 1.3" 1 "0'1 мм, на якому розташовується мікротекст в негативному зображенні (білий текст па чорному тлі), мікротекст складається з повторюôться, що включає слово сертифікат із зазначенням його номера, а також іншої інформації, яка визначається виробником друку

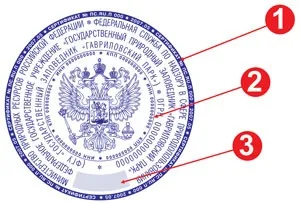

Малюнок 1 - Відбиток печатки з відтворенням Державного герба Укаїни.

• Діаметр від 40 до 45 мм.
• Зовнішнє коло товщиною 1,3 мм з мікротекстом висотою 0,8 мм.
• Наявність ІПН, ОКПО висотою 0,5 - 0,8 мм, свідоцтва про Державну реєстрацію.
• Наявність ліній товщиною 0,08 мм.
• Наявність елементів з напівтоновим растром (80 ліній на см.)

Сертифікат повинен підтверджувати наявність у виробника друку технічних і технологічних можливостей для виготовлення зазначеного виду продукції на належному якісному рівні.

3.3 У центрі кліше друку розташовується дзеркальне зображення Державного герба Укаїни.

3.3.1 Зображення Державного герба Укаїни для виготовлення печаток з відтворенням Державного герба Укаїни представляється в цифровому закодованому вигляді та використовується поліграфічними і штемпельно-граверними підприємствами, акредитованими на можливість виготовлення печаток з відтворенням Державного герба Укаїни.

При відтворенні Державного герба Укаїни допускаються його зміни тільки в частині лінійного масштабу, мінімальний розмір зображення Державного герба Укаїни повинен вписуватися в коло діаметром 14 + 1 мм.

3.3.2 Криптозащита файлу зображення, що застосовується при використанні цифрового зображення Державного герба Укаїни, а також використовується програмне забезпечення при макетування та формуванні кліше друку повинні виключати можливість вилучення цифрового зображення Державного герба Укаїни.

3.5 Між мікротекст з позитивним і негативним накресленнями за годинниковою стрілкою і симетрично щодо вертикальної осі кліше друку розташовуються концентричні рядка інформаційного поля, що містять повне найменування юридичної особи в називному відмінку, в дужках - його коротку назву (якщо таке є), і основний державний реєстраційний номер (свідоцтво про Державну ХХХХХХХХХХХХХ) замовника друку згідно запису в Єдиному державному реєстрі юридичних осіб. Найменування юридичної особи має відповідати найменуванню, закріпленому в установчих документах. Скорочене найменування наводиться в тих випадках, коли воно закріплене в установчих документах, і поміщається в круглих дужках після повного найменування. На малюнку Найменування для прикладу наведено найменування Державного комітету Укаїни по стандартизації і метрології (ГосстандартУкаіни) як федерального органу виконавчої влади і його скорочене найменування, а також обмежений символами * основний державний реєстраційний номер замовника (свідоцтво про Державну ХХХХХХХХХХХХХ).

При наявності у юридичної особи вищестоящої організації наводиться її коротке найменування, а при його відсутності - повне найменування, яке розташовується перед повним найменуванням юридичної особи. При цьому в найменуванні юридичної особи допускається не повторювати найменування вищестоящої організації.

У нижній частині інформаційного поля проти годинникової стрілки симетрично щодо вертикальної осі кліше друку розміщується така допоміжна інформація про друк з відтворенням Державного герба Укаїни:

номер друку (якщо печатку із відтворенням Державного герба Укаїни для даної юридичної особи виготовлена ​​не в єдиному екземплярі), що позначається арабськими цифрами, починаючи з цифри 2 для другої печатки;

буква Д з записаним через дефіс порядковим номером дубліката, починаючи з римської
цифри I для першого дублікату печатки. Запис "2Д-І" означає, що відбиток зроблений другим дублікатом другої печатки з відтворенням Державного герба Укаїни.

3.6 Печатки з відтворенням Державного герба Укаїни повинні бути виготовлені таким чином, щоб при їх перевірці і використанні на документі залишався чіткий відбиток всіх елементів зображення. Насиченість і колірної тон всіх ділянок відбитка повинні бути рівномірними. Не допускаються візуально помітні: видавлювання фарби за краї друкованих елементів, недопечаткі і непропечатка, спотворення деталей зображення на відбитку, а також змазування і стирання.

3.7 У відбитку повинні проявлятися все обов'язкові та додаткові елементи зображення і захисту.

3.8 Спеціальні вимоги до упаковки, маркування і транспортування печаток з відтворенням Державного герба Укаїни не пред'являються.

4 Технічні вимоги до сировини, матеріалів, покупних виробів, що використовуються для виготовлення та застосування печаток з відтворенням Державного герба Укаїни

4.1 Вимоги до матеріалу для виготовлення кліше друку
4.1.1 При виготовленні кліше друку використовують гуму, призначену для лазерного гравірування, або інші матеріали з технічними показниками, відповідними цій гумі.

4.1.2 У гумі для виготовлення кліше друку неприпустимо присутність раковин, візуально помітних в лупу з 15-кратним збільшенням, візуально помітних здуття, розтріскувань і викривлення. Набухання гуми в водно-спиртових сумішах не повинен перевищувати 5% маси при будь-яких концентраціях спирту, відносне подовження гуми на розрив має бути не менше 200%. Товщина гуми для виготовлення кліше друку - не менше 2 + 0> 2 мм. Гума при обробці повинна дозволяти гравіювання на глибину від 0,25 до 1,8 мм.

4.2 Вимоги до штемпельної подушці і штемпельної фарби

4.2.1 Штемпельна подушка і штемпельна фарба повинні володіти характеристиками, що забезпечують виконання вимог даного стандарту.

4.2.2 При отриманні відбитка на крейдованому і крейдованого паперу вбирання і висихання штемпельною фарби на поверхні паперу має відбуватися не більше ніж за 10 с без залишкового отмариванія і володіти стійкістю до змазування і стирання.

4.2.3 Штемпельна фарба після отримання відбитка на крейдованому і крейдованого паперу не повинна змінювати візуально помітну колірну насиченість при денному світлі і кімнатній температурі в захищеному і не захищеному від прямих сонячних променів місці, а також геометричні характеристики зображення і характеристики елементів захисту.

5 Технічні вимоги до кліше друку, виготовленої з гуми

5.1. Мінімально допустима висота букв шрифту на інформаційному полі кліше друку 3 + 0 '' мм, ширина штрихів знака шрифту - не менше 0,1 + ° '01 мм.

5.2 Кут нахилу бічних поверхонь друкуючих елементів по відношенню до перпендикуляру до площини кліше друку повинен бути від 40 ° до 70 °.

5.3 Глибина пробільних елементів відповідає розмірам цих елементів згідно з таблицею 1.
Таблиця 1 - Співвідношення розміру і глибини пробільних елементів в міліметрах

Розмір пробільного елемента Глибина пробільного елемента
Від 0,03 до 0,1
0,1 - 0,15
0,15 - 0,5
0,5 - 5,0
5,0 Від 0,1 до 0,25
0,25 - 0,35
0,35 - 0,8
0,8 - 1,2
1,2 - 1,8

5.4 Після виготовлення кліше друку поверхню друкуючих елементів повинна бути гладкою. Якщо є подряпини і рубці, то вони повинні бути візуально помітні тільки через лупу 15-кратного збільшення.

6 Технічні вимоги щодо захисту печаток з відтворенням Державного герба Укаїни від підробки
6.1 Печатки з відтворенням Державного герба Укаїни повинні нести в собі не менше чотирьох обов'язкових елементів захисту від підробки.

6.2 Обов'язковими елементами захисту печаток з відтворенням Державного герба Укаїни від підробки є:

6.2.1 Мікротексти типу "білий текст на чорному фоні", розташовані по зовнішньому кільцю обода кліше друку. Розмір елементів мікротексту від 0,5 до 0,8 мм.

6.2.2 Мікротекст типу "чорний текст на білому тлі", виконаний у вигляді розділового кільця, що відокремлює рядки тексту інформаційного поля від зображення Державного герба Укаїни. Розмір елементів мікротексту від 0,5 до 0,8 мм.

6.2.3 Наявність ліній товщиною 0,08 + 0-01 мм.

6.2.4 Наявність елементів з напівтоновим растром з лінеатура не нижче 80 ліній на сантиметр.

6.3 Для підвищення захисту від підробки печаток з відтворенням Державного герба Укаїни на вимогу замовника друку можуть застосовуватися додаткові елементи захисту, в тому числі:

6.3.1 Спеціально розроблені для текстової частини печаток шрифти, при цьому допускається зміна окремих букв шрифту, внесення в шрифт в контрольних точках друку дефектів, що імітують природні дефекти гуми.

6.3.2 Візуально нерозрізнене зміна геометричних пропорцій друку, надання їм неправильної форми.

6.3.3 Внесення в зображення печатки растрових полів з різними кутами растрування від 7 ° до 15 °, лінеатура растра не менше 100 ліній на сантиметр і щільністю не більше 20% з різною формою растрових точок.

6.3.4 Внесення в зображення печатки прихованих елементів захисту, що дозволяють ідентифікувати виробника друку і пристрій, на якому дана печатка була виготовлена.

6.3.5 Використання райдужних голограм для нанесення Державного герба Укаїни і окружності з мікротекстом і кінеграмма. Пристрій для їх нанесення і кліше друку повинні бути об'єднані в одному технічному засобі, при цьому відбиток печатки та тиснення голограми повинні проводитися одномоментно. Гранично допустима різниця кутів повороту зображення Державного герба Укаїни з мікротекстом щодо мастичного відбитка в будь-яких відбитках на документах, виготовлених за допомогою одного і того ж технічного засобу, не повинна перевищувати 0,5 °. Нумерація голограм повинна бути виконана лазерним нумератором.

6.4 Додаткові засоби захисту печаток з відтворенням Державного герба Укаїни від підробки не повинні допускати можливості їх відтворення на пристроях з більш низькою роздільною здатністю.

6.5 Роздільна здатність обладнання для виготовлення печаток з відтворенням Державного герба Укаїни повинна бути не менше 800 точок на сантиметр.

6.6 Для підвищення збереження відбитків печаток з відтворенням Державного герба Укаїни, в тому числі переданих для архівного зберігання, допускається ламінування документів, на яких ставиться таке друк.
