Гост 530-95 «цеглина і камені керамічні

4.3 Марку каменя за міцністю встановлюють за значенням пре-справи міцності при стисненні, а цегли - за значеннями границь міцності при стиску і вигині, не менше, зазначених в таблиці 3.

(Змінена редакція. Змін. № 1)

4. 4 Водопоглинання не повинно бути для повнотілої цегли менше 8%, для пустотілих виробів - менше 6%.

4.5 Маса цегли у висушеному стані не повинна бути більше 4,3 кг, а каменів - більше 16 кг.

Допускається за погодженням підприємства-виробника зі споживачем, відбитому в договорі на поставку, виготовлення укрупнених каменів масою більше 16 кг.

4.6 Вироби відносять до групи негорючих будівельних матеріалів згідно з ГОСТ 30244.

4.7 Вироби, призначені для кладки зовнішніх стін будівель і споруд, повинні піддаватися випробуванню на теплопровідність відповідно до 6.7.

4.8 Питома ефективна активність природних радіонуклідів (Аеф) в виробах не повинна бути більше 370 Бк / кг.

При необхідності в національних нормах, що діють на території держави, величина питомої ефективної активності природних радіонуклідів може бути змінена в межах норм, зазначених вище.

(Змінена редакція. Змін. № 1)

4.9 Вимоги до сировини і матеріалів

4.9.1 Глиниста сировина, що застосовується для виготовлення виробів, повинно відповідати вимогам діючих нормативних документів.

Матеріали, що застосовуються для виготовлення виробів, повинні відповідати вимогам діючих нормативних та технічних документів на ці матеріали, а також технологічної документа-ції і забезпечувати отримання виробів заданих технічних характеристик.

У мегапаскалях (кгс / см 2)

Теплопровідність виробів визначають при постановці продукції на виробництво, а також кожного разу при зміні сировинних матеріалів, розміру і кількості пустот.

(Змінена редакція. Змін. № 1)

5.6 Для проведення приймально-здавальних та періодичних випробувань вироби відбирають методом випадкового відбору з різних місць партії в кількості, зазначеній в 5.7 і 5.8.

5.7 Приймання виробів за показниками зовнішнього вигляду на відповідність 4.2.1.1 - 4.2.1.2 проводять візуальним оглядом, а при необхідності виміром виявлених дефектів, застосовуючи обсяг вибірки, приймальні та бракувальні числа, зазначені в таблиці 4.

Партію приймають, якщо кількість дефектних виробів в ви-борке для першого ступеня менше або дорівнює приймальному числу Ас для першого ступеня контролю.

Партію не п Брали, есл і кількість дефектних виробів біль-ше йди дорівнює бракувальному числу Rс для першого ступеня контролю.

Якщо кількість дефектних виробів у вибірці для першого ступеня контролю більше Ас, але менше Rс, переходять до контролю другого ступеня, для чого відбирають вибірку такого ж обсягу, як в першого ступеня контролю.

Партію виробів прини мают, якщо загальна кількість дефе ктних виробів в вибірках першого та другого ступенів менше або дорівнює Ас. Партію не приймають, якщо загальна кількість дефектних виробів в вибірках п ервой і другого ступеня дорівнює або більше Rс для другого ступеня контролю.

(Змінена редакція. Змін. № 1)

5.8 Для проведення приймально-здавальних і пе періодичних ісп випробовувань з вибір ки виробів. відповідних вимогам на ям цього стандарту за показат їв ям зовн нього виду, відбирають число зразків відповідно до табл иц їй 5.

Розміри і правильність форми

Наявність вапняних включень

Межа міцності при стисненні:

Межа міцності при вигині цегли

10 (або 10 парних половинок)

(Змінена редакція. Змін. № 1)

- марку цегли і каменів за міцністю і морозостійкістю;

(Змінена редакція. Змін. № 1)

5.12 Споживач при контрольній перевірці відповідності цегли та каменю вимогам цього стандарту повинен застосовувати порядок, наведений у 5.7 - 5.10. і методи контролю, встановлені в розділі 6. У арбітражних випадках контрольну перевірку слід проводити в присутності представників заводу-виготовлювача.

(Введено додатково. Змін. № 1)

(Змінена редакція. Змін. № 1)

6.2 Для визначення д Ліни і ш Ірини виробів виміри виробниц ят в трьох місцях - по ребрах і середині п Остель, товщі ни вид елій - середині стусана і ложка. Для виробів з закруглити тах кутами виміри проводять на відстані 15 мм від ребер. Кожен результат вимірювання оцінюють окремо відповідно до 3.2.

(Змінена редакція. Змін. № 1)

6.3 Відхилення від перпендикулярності граней визначають прикладанням до суміжних гранях кутника по ГОСТ 3749 і виміру щупом або штангенглибиномір по ГОСТ 162 зазору, що утворився між кутником і ребром суміжних граней. За результат приймають найбільше значення з усіх отриманих результатів вимірювань.

(Змінена редакція. Змін. № 1)

Зразки, що не піддавалися впливу в лаги. уклад ивают на реше тку, прим енную в посудину з кришкою. Налі тую під решітку воду підігрів ают до кипіння. Кип'ятін е продовжують протягом 1 год. Зато м зразки охлажд ают в е тому закритій посудині в ті ня 4 ч, після чого і х виймають і перевіряють на відпо тствіе требовани ям 4.2.1.3.

Марку цегли і каменю по морозостійкості визначають за кількістю циклів заморожування і відтавання, при якому на виробі не виникають ознаки видимих пошкоджень: лущення, розшарування, розтріскування, викришування, а також зміни дефектів зовнішнього вигляду, зазначених в 4.2.1.2 і 4.2.1.3 справжнього стандарту.

Викришування діаметром до 3 мм, що утворилися в місці різання цегли або внаслідок гідратації вапна, не враховують як ознаки пошкодження поверхні виробу при випробуванні на морозостійкість.

В арбітражних випадках оцінку морозостійкості цегли слід проводити за втратою міцності і маси.

Цегла вважають морозостійким, якщо середня по п'яти зразках втрата міцності і найменше значення показника окремого зразка, встановлені в таблиці 3 для даної марки, - не більше 5%. а середня по п'яти зразках втрата маси - не більше 3%.

(Змінена редакція. Змін. № 1)

Теплопровідність виробів визначають на фрагменті стіни, розмір якого з ура хуванням розчинних швів матиме однаковий н відповідати:

- по товщині (d) - виходячи з умов наявності одного тичкового і одного ложкового рядів цегли або каменів. Для виробів з горизонтальним розташуванням пустот фрагмент по товщині виготовляють в двох варіантах: перший - з тичкового ряду виробів, другий - з ложкового;

Виготовлений фрагмент стіни витримують протягом місяця в приміщенні температурою повітря 15-20 ° С і відносною вологістю 40-60%.

а - фрагмент кладки в б - види кладок в поперечному

аксонометрии перетині (одинарний цегла,

потовщений цегла, камінь)

в - розташування тепломіра і термопар

1 - тепломір; 2 - термопара

d - товщина фрагменти та стіни, м.

За результат п ри приймають значення теплопровідності виробів у кладці в сухому стані, що обчислюється п про формулу

де l 0 - теп лопроводность вид їли й в кладці в сухому стані нии, Вт / (м × ° С);

Wексп - фактичне значення вологості матеріалу в кладці в% по масі, определ яе моє по ГОСТ 24816;

К - ко іент при ращ ення значення теплопровідності в залежності від вологості матеріалу, прийняті й рав-ним: К = 0,0 9 - для виро бів середньою щільністю від 1200 д о 1500 кг / м 3;

К = 0,11 - для виробів середн їй щільністю св. 1500 до 1700 кг / м 3;

К = 0,13 - для виро бів середньо й щільністю св. 1700 до 1900 кг / м 3.

Для з робів з горизонтальним розташуванням пустот за результат приймають значення теплопровідності виробів у кладці в сухому стані, що визначається за формулою

гд е l Т. l Л - зн аче ня теплопровідності ості ложкового і стусанів ого рядів кладки в сухому стані, Вт / (м × ° С).

(Змінена редакція. Змін. № 1)

Пе ре д випробування м фрагмент висушують до постійного ой маси, покривши ают па Рафінья з метою запобігання його від зволожений ія в процес е випробування.

Допу скае ться фрагменти т стіни не висушувати до постійного ної маси, а волог ость мате ріалу визначаються ть після закінчення випробуваний ія відповідно до Закону № тстві і з ГОСТ 24816. проби матеріалу після випробуваний ія відм ірают шлямбуром з Фрагмена нта стін и з місця розташування тепломіра.

6.9 недопаленої і перепалене вироби визначають порівнянням цегли за кольором із зразками - еталонами, затвердженими підприємством-виробником в установленому порядку.

(Введено додатково. Змін. № 1)

7.1 транспортувати ие виро бів должн про виро звод иться з застосований ием в якост стве се дств паку вання піддонів типу "ПІД" по ГОСТ 18343. Доп ускае ться тран спортіровані е і зде чи й автомобільн им транспортом ті хн ологіческой (разре дружин ними) пакетами без піддонів із застосуванням як засобiв пакетування скріплюють пристроїв (знімних і стаціон их) в кузовах автотранспортних засобів.

7.2 Транспортування виробів автомобільним, залізно-до-пик-ним і водним транспортом повинно проводитися відповідно до вимог нормативної документації, що діє на кожному виді транспорту.

7.3 Транспортування виробів в райони Крайньої Півночі і важкодоступні райони здійснюють відповідно до вимоги-ми ГОСТ 15846.

7.4 Навантаження і вивантаження пакетів виробів повинні проводитися механізованим способом за допомогою спеціальних вантажозахватних пристроїв.

7.5 Навантаження виробів навалом (накидання) і розвантаження їх скиданням не допускаються.

7.6 На піддонах вироби повинні бути покладені в "ялинку" або "на плашок" і "на ребро" з перехресної перев'язкою. Маса одного пакета повинна бути не більше 0,85 т.

7.7 Пакети цегли, укладені з перехресної перев'язкою, повинні бути упаковані металевою стрічкою згідно з ГОСТ 3560 або термозбіжною плівкою по ГОСТ 25951. або плівкою, що розтягується по ГОСТ 10354.

7.8 Вироби повинні зберігатися пакетами на піддонах по ГОСТ 18343 окремо за марками і видами в суцільних однострічковій штабелях в один ярус. Допускається установка пакета один на одного не вище двох ярусів.

7.9 Допускається зберігання виробів на рівних майданчиках з твер-дим покриттям в однострічковій штабелях пакетами без піддонів.

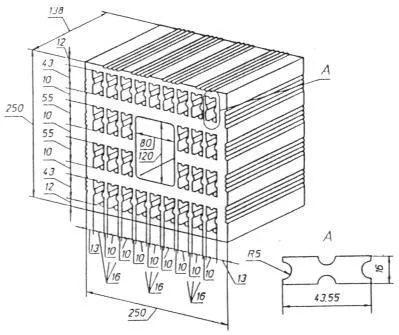

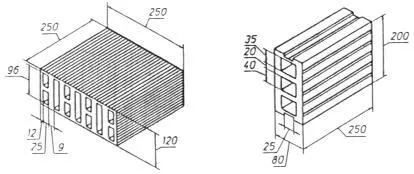

І РОЗМІРИ екструзійного ВИРОБІВ
