Горищні сходи з люком своїми руками - різні варіанти складання відео

У заміському будинку простір під покрівлею нерідко є корисною площею і активно використовується, тому не зайвою буде горищні сходи з люком, зроблена своїми руками.

1 Види сходів для доступу на горище

Для сполучення між поверхами завжди використовувалися сходи, не є винятком і останній, самий верхній рівень - горище або мансарда. Підйом в підпокрівельні приміщення можна включити в єдиний маршовий комплекс, тобто розташоване нижче перекриття буде служити майданчиком для наступного сходового прольоту. Але на горище доступ можна організувати двома способами - через двері з невеликого майданчика, куди можна піднятися сходами з житлового поверху, або через люк, безпосередньо на верхнє перекриття.

Єдиний маршовий комплекс для підйому в підпокрівельний приміщення

Тепер же поговоримо про саму конструкції сходового прольоту. Вона може бути стаціонарної зі ступенями, або опускається безпосередньо в люк, будучи закріпленою на його кришці. Другий варіант є більш компактним, але складніше у виконанні, перший же вимагає значної площі, навіть для гвинтового маршу. Окремо варто згадати відкидну сходи з перекладинами, яка закріплюється на стіні, коли не потрібна. Найбільш практичними виглядають саме рухливі моделі: відкидна, телескопічна, розсувні і ножичний.

Часто в пошуках інформації про відкидних моделях ви можете знайти згадку про секційних, шарнірних, складних сходах. Все це різні варіанти одного і того ж типу - відкидного, оскільки саме такий принцип дії конструкції. Чи не плутаємо секційні відкидні моделі з прольотами такого ж типу, але з шнурами в якості основи. Останні являють собою звичайні ступені, закріплені на полого розташованих брусах, які і називаються тятивами, один з яких жорстко зафіксований на стіні, а другий піднімається на шарнірах ступенів.

2 Відкидна сходи - особливості конструкції

Для початку давайте розглянемо складні моделі, які виготовляються як з металу (алюміній, нержавіюча сталь), так і з дерева в поєднанні зі сталевими деталями. Незалежно від висоти стелі, навіть якщо до нього можна дотягнутися рукою, розкладні сходи на горище завжди буде складатися мінімум з 3 секцій, як покупна, так і зроблена своїми руками, креслення рідко в цьому відношенні відрізняються.

Справа в тому, що опори нижньої секції повинні обов'язково упиратися в підлогу, і якщо зробити тільки 2 довгих коліна, горищний люк доведеться сильно витягнути в довжину. Це, в свою чергу, відніме частину корисного горищного простору. При розрахунку довжини драбини слід враховувати її нахил до підлоги, строго вертикально вона ніколи не встановлюється. Відповідно, кришка повинна відкидатися вниз не під прямим, а під гострим кутом близько 70-75 градусів. При цьому шарнір між двома верхніми секціями стає центром дуги, яку описує розкладається коліно, в зв'язку з чим люк повинен бути такий, щоб нижня частина другої секції не зачіпала його край.

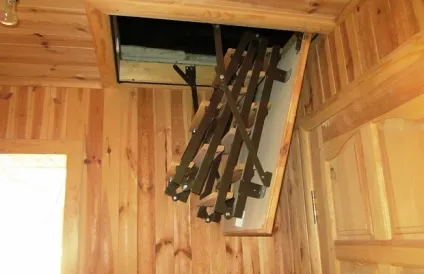

Відкидна сходи з люком

Лінія між опорами, що впираються в підлогу, знаходиться на 20-30 сантиметрів далі кромки горищного отвору, що забезпечує досить комфортний кут положення сходів. Останній фактор справедливий також до телескопічним або ножиці конструкціям. Сама верхня секція розкладний моделі зазвичай закріплюється безпосередньо на кришці люка, щоб відкриття його одночасно початок подачу складених секцій вниз.

Отже, утримують стулку підвіси повинні бути досить міцними, їх краще всього вибирати з розрахунку навантаження в 150 кілограмів. Горищні сходи своїми руками повинна бути зроблена з великим запасом міцності, якщо вона буде активно експлуатуватися при частих відвідинах горища, найкраще - з металу. Винятком можуть бути щаблі, їх можна виконати з дерева, щоб не надто обтяжувати конструкцію. Секції з'єднуються звичайними нероз'ємними шарнірними або важільними петлями.

3 Телескопічна драбина - купити або зробити самостійно?

Висувні секції телескопічного типу видаються вельми складним пристроєм для виготовлення в домашніх умовах, і багато хто купує готові разом з горищним люком. Однак можна обійтися придбанням тільки висувної драбини, яка часто зустрічається в будівельних магазинах поруч з інструментами. Її відмінна риса - алюмінієві секції та пластикові елементи для кріплення перекладин.

Монтується такі сходи на горище своїми руками на люк, найтоншої частиною над петлями відкидається вниз кришки. На останню жорстко закріпити не вийде внаслідок того, що телескопічні коліна досить короткі, і фіксація хоча б одного, крім верхнього, буде заважати сходах висуватися.

Перед тим, як зробити і встановити таку горищні сходи своїми руками, потрібно ретельно заміряти відстань від підлоги до стелі верхнього житлового поверху. Якщо повністю розсунуті коліна будуть занадто довгими навіть при похилому положенні конструкції, 1-2 верхні секції можна жорстко закріпити на люк в полувидвінутом або складеному положенні. Гірше, якщо опори сходи не дістають до підлоги, в цьому випадку доведеться кріпити її на опускаються підвіси без монтажу до крайки отвору люка, кришка якого буде утримуватися окремими важелями.

При самостійній збірці механізму для спускання всієї конструкції вниз, підвіси краще закріплювати на сходових стійках за допомогою сталевих хомутів, можливо, з наскрізною болтової їх фіксацією до опори. Утримуватися в опущеному стані телескопічна сходи можуть як покупними колінчатими важелями, так і звичайними тросами. Для кришки люка, крім підвісів, знадобляться пружини, які, крім утримання її в закритому положенні, дозволять піднімати її без особливих зусиль. Втім, такими пружинами можна забезпечити і верхні висувні секції драбини (для подібної операції використовуються навіть блоки, про які йтиметься далі).

4 Розсувна секційна конструкція для доступу на горище

Багато хто вважає, що висувна телескопічна сходи на горище ідентична розсувний моделі, однак різниця між ними досить істотна при виготовленні своїми руками. Якщо в першому варіанті секції довжиною в відрізок стійки між двома перекладинами висуваються одна з іншої, то в другому випадку вони складаються з 5-6 ступенів і ковзають одна вздовж іншої за зовнішніми напрямних.

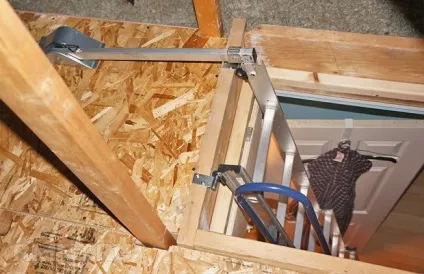

Розсувна секційна конструкція

Іншими словами, телескопічна конструкція більш компактна, але розсувну простіше зробити самостійно. Адже легше зібрати секції, рухомі по санчатах, ніж підбирати відрізки труб різного діаметру, не кажучи вже про фіксацію цих відрізків, щоб вони не розпадалися при висуванні. Що стосується збірки розсувних драбин, вони можуть бути різними. Найбільш простий варіант - все секції однакового розміру і покладені одна поверх іншої, із з'єднанням на санчатах з роликами.

Інший тип - нижні секції вже верхніх і розташовуються одна всередині іншої, за принципом пожежної драбини. В цьому випадку опори верхнього коліна повинні бути ширше нижнього, щоб секція легко вміщувалася поверх перекладин, санчата ж розташовуються з внутрішньої сторони стійок, а ролики - з зовнішньої. У такій моделі саме верхнє коліно, незалежно від типу конструкції, має бути жорстко зафіксовано на кришці люка, забезпеченою міцними підвісами і пружинами.

5 Ножичні горищні сходи - передові технології

Даний варіант, мабуть, найцікавіший, оскільки дає можливість підніматися в підпокрівельні приміщення по повноцінним плоским східцях достатньої ширини, щоб комфортно поставити підошву ноги. При цьому складається сходи так само компактно, як і телескопічна. У даній конструкції є одна незаперечна перевага: якщо приробити пружину хоч до однієї секції, підтягуючи її вгору, в люк, натяжна елемент буде складати всі коліна, є взаємопов'язаними важелями.

Вся конструкція нагадує кілька десятків ножиць, які попарно шарнірно з'єднані кільцями і кінчиками ножів між собою. Сходинки завжди монтуються в точках перетину металевих смуг, там, де у ножиць знаходиться гвинтик. При цьому вони жорстко фіксуються по відношенню до осей, які мають обмеження обертання. Виготовити такі горищні сходи своїми руками не складно, потрібно лише мати в наявності для 25 сходинок 100 металевих смуг, переважно з міцної нержавіючої сталі.

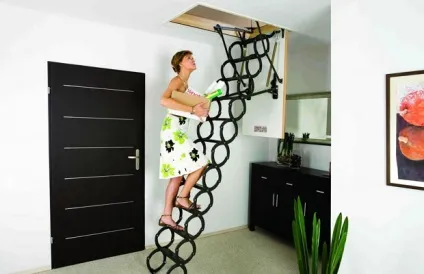

Ножичні горищні сходи

Кожні 2 смуги з'єднуються болтом точно по центру, а потім отримані елементи в формі літери Х рухомо кріпляться між собою за допомогою коротких втулок. Сходинки встановлюються на перекрестиях. При цьому, щоб вони не розгойдувалися, потрібно або провесить їх трохи нижче на куточках, або зробити обмежують виступи на протилежних металевих смугах.
