Гідравлічний гаражний прес своїми руками

Особливості та принцип роботи гідравлічного преса

Гаражні гідравлічні преси дозволяють обробляти деталі і матеріали під тиском. Робота механізму здійснюється за допомогою спеціальної рідини, що перебуває під підвищеним тиском в системі.

• У складі два основних циліндра або камери.
• У меншому з них тиск рідини збільшується, і вона передається в робочу ємність більшого розміру.
• Циліндри між собою з'єднуються трубопроводом або за допомогою спеціального каналу.
• У великому відділенні робоча рідина, якою зазвичай служить спеціальне масло, створює зусилля на поршень.
• З його допомогою тиск передається на виконавчий інструмент.
• Потім на оброблювану деталь.

Схема гідравлічного преса для гаража

• Робочий циліндр монтується зазвичай вертикально, і, як виняток, горизонтально.
• Зусилля, що розвивається до декількох тонн, що залежить від необхідної його величини.
• Гідравлічний прес ручний для гаража застосовується для гнуття труб, запрессовки і випрессовкі деталей, виготовлення гумових та пластмасових виробів.
• Такий пристрій дозволяє виробляти рихтування елементів кузова авто, спресувати старі пляшки, консервні бляшанки, картон та інші операції.
• Ціна готового обладнання досить висока, а при самостійній збірці кошти витрачаються лише на придбання набору комплектуючих. До того ж в цьому випадку можна зробити агрегат, який буде підігнаний для потреб виконання робіт в конкретному гаражі.

Порада: Для свого гаража потужність преса достатня до 15 тонн. Але перш, ніж купувати агрегат, слід визначити, які роботи на ньому будуть виконуватися.

• У більшої місткості тиск створюється вбудованим або окремим насосом.

Використання домкрата для гідравлічного преса

Як підготувати збірку преса

Створити потрібний тиск в основному циліндрі можна ручним гідравлічним насосом, який може бути вбудованим в конструкцію або стояти окремо. Все залежить від обраного обладнання для складання пристосування.

Найбільш простим і легко виконуваних варіантом саморобного преса є конструкція, виготовлена ​​на основі використання пляшкового типу гідравлічного домкрата, з ручним вбудованим насосом.

Для цього потрібно:

• Визначити зусилля. яке він повинен розвивати.
• Підібрати і придбати потрібний домкрат.
• Перед тим, як приступити до складання преса, необхідно підібрати або розробити креслення конструкції. Недолік готових креслень - він може не відповідати конкретним роботам, що призведе до додаткового доопрацювання конструкції.

При спорудженні гідравлічного преса можна використовувати один з двох варіантів:

• Розміщення домкрата на підставі станини з тиском поршня вгору. Це найбільш поширений варіант.
• Фіксування домкрата ближче до верху, а тиск поршня буде подаватися вниз. Це вузькоспеціалізований варіант, який використовується найчастіше в спеціалізованих слюсарних майстерень. Його зручно застосовувати для випрессовиванія підшипників, втулок.

Порада: Перед початком збирання слід правильно вибрати робоче положення домкрата. Якщо рух його штока має здійснюватися тільки вгору, перевертати інструмент не можна.

Як розробити проект преса з використанням гідравлічного домкрата

Після вибору варіанту конструкції купуються необхідні компоненти. Важливим елементом преса є станина. Це рама, всередині якої розміщується домкрат. Її міцність повинна бути достатньою, щоб витримувати великі зусилля від домкрата і мати певний запас.

• Підстава станини має вигляд платформи.
• Ширина її залежить від розмірів елементів, які планується обробляти на пресі. У будь-якому випадку, отвір повинен бути більше, ніж сумарні розміри всіх деталей, що розміщується обладнання на ньому.

Щоб визначити потрібну висоту, складаються такі параметри:

• Габаритні розміри домкрата.
• Величина ходу штока при роботі інструмента.
• Товщина використовуваного столу.
• Висота заготовок.

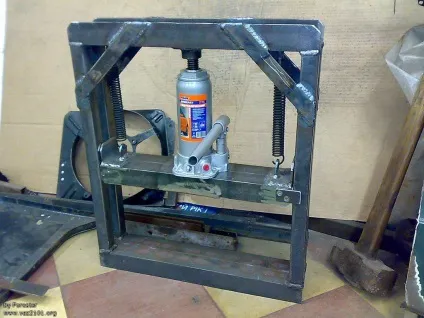

За пропонованою схемою домкрат монтується внизу на рамі, а упиратися деталі будуть наверх станини, як на фото.

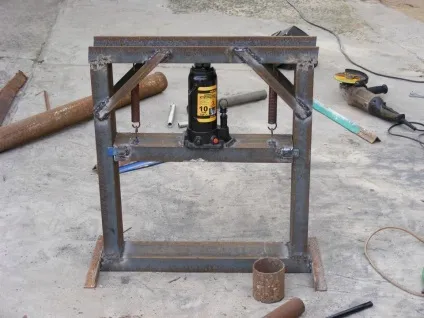

Установка домкрата на підставу преса

• Від штока зусилля передається на оброблювану деталь за допомогою рухомого робочого столу, який монтується на раму поверх домкрата.
• Стіл вільно переміщається по напряму вгору-вниз по рамі і утримується у вертикальному положенні бічними напрямними.
• З боків домкрата фіксуються відтягують пружини, які одним вушком закріплені до основи станини, а до рухомого столу інший. Їх призначення - повертати домкрат в попередню позицію, коли засунутому штоку.
• Можна вибрати варіант, коли пристосування, що має вигляд оправлення, одягнене на шток. У цьому випадку один кінець пружини кріпиться до оправці, а другий фіксується до підстави.

За іншою схемою роботи преса упором для деталей стане підставу станини, а на рухомий стіл буде встановлений домкрат, підвішений до верху рами на спеціальні відтягують пружини.

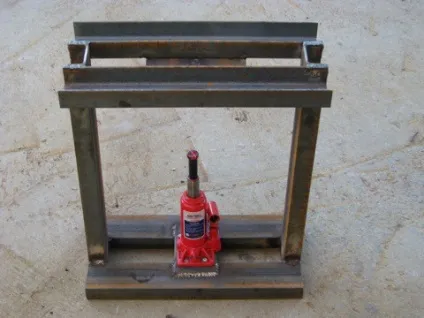

Установка домкрата вгорі станини

• По обидва робочим схемами під головку штока агрегату передбачається гніздо, розташоване на вузлі сполучення:

1. в нижній частині рухомого столу за першим варіантом;
2. верху станини за другим варіантом.

Це невеликий відрізок труби, який підходить по діаметру.

Які знадобляться матеріали та інструменти для виготовлення преса

Будуть потрібні такі інструменти:

• Апарат для зварювання.
• Набір електродів.
• Слюсарна ножівка.
• Шліфмашинка з відрізним диском.
• Силовим агрегатом вибирається гідравлічний домкрат.
• Пружини можна використовувати:

1. від дверей;
2. від передніх крісел легкового автомобіля.

При розташуванні домкрата внизу відтягувати пристосуванням може бути грибок моста автомобіля зі зсунутими шлицами, який одягається на шток, до нього і основи рами кріпляться пружини.

При складанні може знадобиться металопрокат:

• Швелер не менше № 8.
• Труби прямокутна або квадратна, перетином вище 40х40 міліметрів.
• Рівносторонній куточок більше 50х50 міліметрів для виготовлення станини, підстави для неї, знімного упору, робочого столу.
• Сталевий лист, товщиною понад 8 міліметрів. Він може знадобитися для виготовлення настилу на підставу і елементи конструкції, що дозволяють вирівнювати поверхні.
• Сталева смуга завтовшки 10 міліметрів. Для виготовлення напрямних, при необхідності ребер жорсткості станини.
• Під головку штока домкрата відрізок труби, довжиною близько одного сантиметра.

Інструкція по регулюванню робочого ходу штока агрегату і висоти оброблюваних деталей:

• Вгорі станини встановлюється гвинтовий привід, обертання якого здійснюється штурвалом.
• Вворачивая гвинт, на кінці якого плита, можна зменшувати просвіт всередині станини для деталей або закриту висоту преса.
• Передбачається установка знімного упору, який має вигляд робочого рухомого стола, зафіксованого на рамі прутками або болтами з гайками. Для цього в станині робляться отвори, крок яких по висоті менше, ніж хід штока від використовуваного домкрата.
• Передбачається застосування змінних вставок-підкладок, виготовлених із сталевого профілю.

Порада: Розміри на кресленні вказуються з урахуванням габаритів домкрата, припусків під обробку деталей і розмірів металопрокату, який передбачається застосовувати при складанні преса.

Як зібрати гідравлічний прес

Після розробки креслень, придбання необхідних інструментів і матеріалів, всіх комплектуючих, можна виготовити прес гаражний підлоговий гідравлічний.

Для виготовлення станини:

• Метал ріжеться за розмірами, визначеними кресленнями.
• Просверливаются все, передбачені конструкцією, отвори на деталях.
• З труб зварюється підставу конструкції.
• Зверху кріпиться сталева пластина.
• Виготовляється П-образне пристрій зі строго прямими кутами.
• Приварюється до основи.

При виготовленні переміщуваного робочого столу необхідно:

• Підготувати швелер або трубу певної довжини, менше, ніж розмір між стійками рами.
• Приварюється до труби шматочок елемента під шток домкрата.
• Для виготовлення напрямних столу беруться відрізки смуги, довжиною по ширині станини.
• Труба заводиться між стійками рами.
• Приставляються з боків смуги.
• Вся конструкція стягується болтами з гайками.
• Аналогічно виготовляється знімний регулювальний упор, але в смугах, розташованих навпроти стійок, виконуються отвори, які служать для фіксації упору на потрібній висоті.
• Закріплюються відтягують пружини.
• Встановлюється домкрат.
