Фундамент з азбестоцементних труб - унікальна і докладна технологія

Одна з найбільш популярних конструкцій стовпчастого фундаменту - фундамент з азбестоцементних труб. Ця технологія застосовується при будівництві легких будівель і каркасних будинків, а її виконання вимагає мінімум коштів і зусиль. Крім того, фундамент з азбестоцементних труб використовують в регіонах, схильних до затоплення - матеріал фундаменту володіє необхідною для цього міцністю і стійкістю до намокання і руйнування.

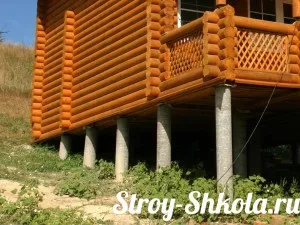

Фундамент з азбестоцементних труб

Переваги фундаменту з азбестоцементних труб

• Простота виконання, що виключає необхідність залучення спеціальної будівельної техніки;
• Стислі терміни проведення робіт і витримки;
• Нескладний розрахунок фундаменту, виконати який можна самостійно, без звернення в проектну організацію.
• Можливість зведення і тривалої експлуатації будівель в затоплюваних районах;
• Невисока ціна на матеріали.

Область застосування стовпчастих фундаментів

Стовпчасті фундаменти з азбестоцементних труб виконують як підставу для будівництва легких будівель: літні дачні будиночки, невеликі лазні і сауни, тераси і веранди, а також каркасні полегшені будинку. У регіонах з холодним кліматом такий фундамент дозволяє істотно заощадити, адже заглиблення окремо розташованих труб і за матеріалами, і по вартості робіт обходиться значно дешевше заглибленого стрічкового або блочного фундаменту.

Розрахунок фундаменту з азбестових труб

Для розрахунку необхідно знати глибину промерзання грунту в вашому регіоні, а також плановану навантаження на фундамент. Глибину промерзання можна визначити за довідковими даними. У довіднику вказана глибина промерзання голого грунту, без снігового покриву. Якщо у вашій місцевості високий сніговий покрив, довідкові дані можна дещо зменшити.

Таблиця - глибина промерзання грунту в регіонахУкаіни

До довідкового значенням необхідно додати 0,3-0,5 метра - це і буде необхідна глибина підземної частини паль. Над рівнем грунту палі з труб зазвичай виступають на 0,3 метра, але якщо є можливість затоплення, їх можна виконати і більш високими.

Діаметр труб залежить від ваги будови. Для легких альтанок досить труб з діаметром 10 см, для дерев'яних будівель краще вибрати труби з діаметром 25-30 см.

Навантаження на фундамент залежить від конструкції будівлі, а також від матеріалу, з якого воно виконується. Нижче наведений приблизний відомості про питомій масі різних матеріалів. При розрахунку необхідно враховувати не тільки стіни, але і покрівлю, утеплення та оздоблення.

Таблиця - навантаження на фундамент

Палі розташовують по кутах будови, в місцях перетину несучих стін, а також по периметру на відстані не більше 1 метра. Перерозподілу навантаження на кожну палю повинна бути не більше 800 кг. Якщо в результаті розрахунку значення навантаження вийшло більше, необхідно збільшити кількість паль.

За отриманими результатами визначають потрібну кількість труб, а також необхідну кількість арматури з розрахунку по 2-3 арматурних прутка в кожну трубу.

Кількість бетону залежить від діаметра труби. В середньому, для заповнення 10 метрів труби діаметром 10 см необхідно з урахуванням підстави 0,1 кубометра бетону, для труби з діаметром 20 см - 0,5 кубометра, а для труби з діаметром 30 см - 1 кубометр бетону.

Технологія виконання пальового фундаменту з азбестоцементних труб

• Підготовку необхідно починати з розмітки. Видаляють з будівельного майданчика сміття і сторонні предмети, по можливості вирівнюють її і знімають дерен. Розмічають за допомогою кілочків і мотузки контури майбутньої будівлі, кути, перетину стін. Відзначають місця установки паль кілочками. Для перевірки перпендикулярності кутів і правильності розмітки перевіряють рівність діагоналей.
• Починають бурити свердловини під опорні стовпи. Робити це можна за допомогою бура, а при його відсутності можна викопати ями з діаметром більше діаметра труб. Глибина свердловини - на 20 см більше розрахункового розміру підземної частини паль, що необхідно для улаштування піщаної подушки.

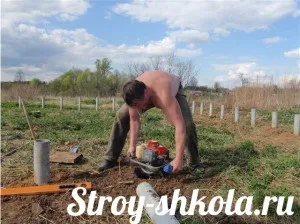

Процес буріння свердловини під палю

• Влаштовують на дні кожної свердловини піщану подушку товщиною 20 см, утрамбовують її і проливають водою. Після вбирання води вистилають дно руберойдом. Після цього в свердловину встановлюють підготовлені труби. Якщо труби доводиться пиляти до необхідного розміру, необхідно залишити запас близько 10 см заввишки, щоб після виконання фундаменту вирівняти висоту опор.

Процес установки опорних азбестоцементних труб

• Труби вирівнюють за рівнем, закріплюють за допомогою тимчасових опор з дерев'яних брусків. Ще раз перевіряють рівність діагоналей. У районах з близьким заляганням грунтових вод проводять гідроізоляцію труб мастикою на основі бітуму до рівня грунту. Просушують мастику.

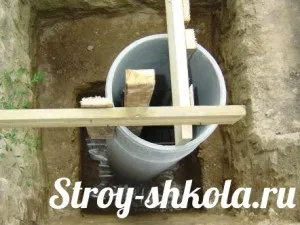

Процес вирівнювання азбестоцементних труб за допомогою дерев'яної опалубки

• Готують бетон: 1 частина цементу змішують з 2 частинами піску, розбавляють водою до консистенції рідкого тесту, після чого в отриманий розчин висипають 2 частини дрібного гравію. Добре вимішують і заливають підставу труби на 40-50 см.
• Трубу піднімають на 15-20 см і залишають до повного застигання бетону. Цей прийом допоможе створити міцну основу опори, стійке до сил виштовхування при обдиманні грунту.
• Після застигання бетону свердловину з зовнішньої сторони труби додатково гідроізолюють руберойдом і засипають річковим піском, проливають його і трамбують, перевіряючи установку за рівнем. Натягують між ними мотузку або встановлюють брусок і вирівнюють їх по горизонталі.

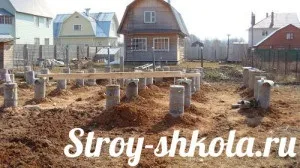

Фундамент з азбестоцементних труб готовий

• Всередину труби встановлюють арматуру: кілька прутків, з'єднаних між собою поперечними перемичками з дроту. Змішують бетон і заливають решту труби. Для видалення повітря з розчину протикають його кілька разів металевим прутом.
• Після повного висихання бетону, через два-три тижні, фундамент готовий до подальшого будівництва. З метою продовження терміну його служби рекомендується провести його гідроізоляцію бітумними або полімерними матеріалами.

Пристрій пальового фундаменту з азбестоцементних труб дозволяє знизити вартість робіт зі зведення міцної основи під будівлю в кілька разів. Однак, при занадто великому навантаженні такий фундамент може виявитися недостатньо міцним. В такому випадку краще вибрати інший тип фундаменту, стрічковий або монолітний.
