фундамент палі

Фундамент палі необхідний для важкій місцевості, яка має велику пучинистом. Але палі мають безліч видів, і необхідний кожен вид для свого типу конструкції будинку. Розберемо типи пальових фундаментів, і побудуємо один з них своїми руками.

Фундамент на палях застосовується не тільки в будівництві заміських, приватних будинків, але і в промисловості. Земельна ділянка зі слабкою несучою здатністю, за допомогою паль, зможе витримати будинок з декількох поверхів. Застосування паль допомагає скоротити обсяг робіт, а так само, почати роботи в будь-який зручний час року, навіть взимку. Підвал, звичайно, виключається при такому фундаменті, але можливий. Палі в якості фундаменту досить часто використовуються при будівництві будинків з СИП (ОСБ) панелей.

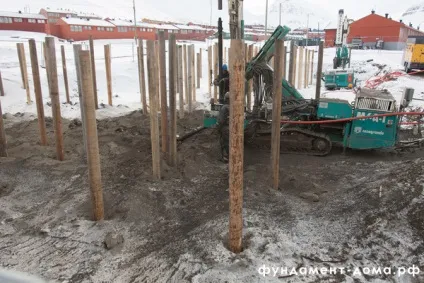

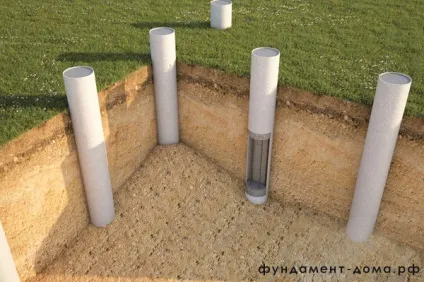

Залізобетонний тип пальового фундаменту

Особливості земельних ділянок для паль

Головною причиною, зазвичай, є слабка несуча здатність грунту. Таким є родючий товстий шар грунту, торф, велика кількість перегною (зазвичай, поруч з лісами, або в лісах). Велика вологість грунту так само є серйозною причиною. Піщані грунти, глиняні і суглинки в різному стані.

У грунті подібного роду мало міцності для будівництва стрічкового, иль монолітного фундаментів, тому на допомогу приходять палі. Вони встановлюються на глибину до 2 метрів, а саме, до міцного несучого шару, який завжди є при належній глибині. Причому, своїми руками встановити палі не складе проблем.

Причина може критися і в щільному грунті. Тому як палі сильно зменшують обсяг необхідних робіт, і обходяться значно дешевше, при порівнянні з установкою хоча б стрічкового фундаменту, для якого обов'язково потрібно рити траншею, вивозити землю, очищати від сміття і т.д.

Якщо ж ви надумали побудувати фундамент максимально швидко і без великих трудовитрат, та на додачу дешево, то фундамент на палях підійде найкраще. Як приклад, для установки 3х метрової палі, діаметр якої 30см, потрібно буде всього лише вирити 20см3 землі, в цьому вам допоможе бур. Знову ж таки, при порівнянні з стрічковим фундаментом, земельні роботи в десятки і сотні разів більшими.

Якщо ви вибираєте фундамент, виходячи з вигляді несучого кістяка, або застосовуючи каркасний остов на слабо-несучої землі, то найвигіднішим рішенням буде установка пальових кущів безпосередньо під колони (палі), а не встановлювати фундамент стрічкового \ монолітного типу.

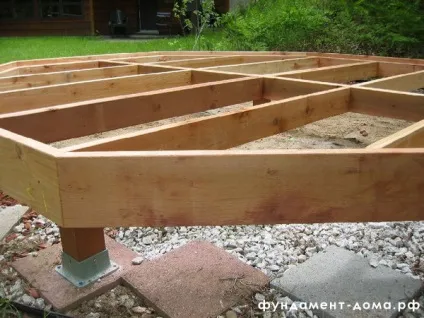

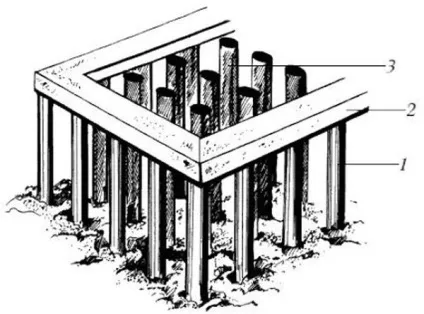

Приклад пальового фундаменту

Пальових фундаментів є величезна безліч видів, кожен, причому, залежить від певних умов

1. Спосіб виготовлення паль.
2. Їх довжина і допустимий рівень занурення.
3. Метод їх розстановки під майбутнім будинком.
4. Особливості, які утримують палю в грунті.
5. Конструкція ростверків.

Як правило, споруда фундаменту з паль здійснюється за допомогою спеціальної будівельної техніки. Зрозуміло, для дачного будиночка такі роботи не потрібні. З цієї нагоди, ми звернемо увагу лише на тих типах пальових фундаментів, які можна зробити тільки своїми силами.

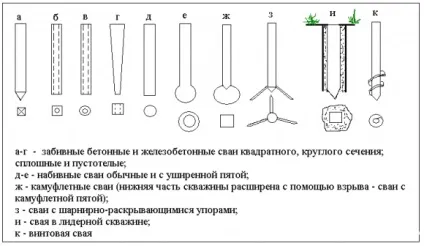

Які палі бувають

Пристрій пальового фундаменту

Спочатку визначимося з палями. Паля - це довгий стрижень, який занурюється в землю вже в готовому вигляді, або створюються прямо в землі. Як правило, готовий тип паль володіє загостреним кінцем, який і слід забивати в ґрунт за допомогою будівельної техніки. Палі виготовляється типу - це коли спочатку бурять свердловину, потім занурюють в неї арматуру і бетонують.

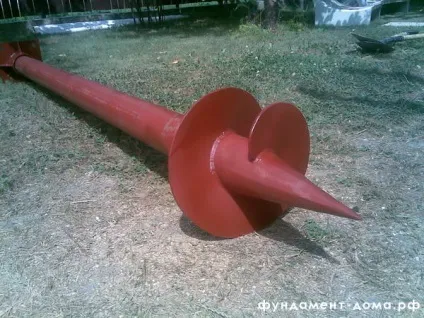

Гвинтові паля для будівництва фундаменту

Палі по методам виготовлення

1. Поділяються за матеріалом;
2. Поділяються за способом виготовлення;
3. Поділяються за формою поздовжнього і поперечного перерізу;
4. Поділяються за способом занурення паль в грунт.

УВАГА! Довжина паль повинна визначатися ще на проектувальному етапі. Зазвичай, її довжина від 3 до 6 метрів.

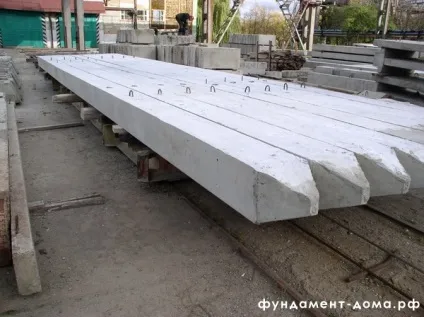

Забивний тип паль залізобетонний

1. Забивний тип (Таку палю можна вбити в землю тільки за допомогою віброзанурювачів, спеціального обладнання).
2. Набивної тип із залізобетонних і бетонних паль, створюються за допомогою бура свердловини, і подальшої заливки розчином бетону.
3. Бурової тип залізобетонних паль (встановлюємо залізобетонні елементи в свердловинах, які попередньо пробурили);
4. Гвинтовий тип паль, вони встановлюються ручним методом - просто закручуються як свердла, і виглядають вони так само.

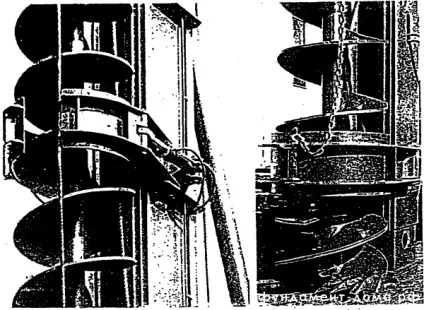

Бурової тип паль

За методом впливу на грунт палі діляться на типи

1. Символ тип паль, за принципом передачі навантажень, які з'являються внаслідок тертя землі про боки палі.
2. Тип паль-стійок. Навантаження передається на міцну частину землі, яка знаходиться, як правило, під слабо-несучим шаром. Цей тип фундаменту не допускає опади, якщо вона і відбувається, то дуже незначна.

На практиці ж має місце поєднання даних двох способів роботи палі.

Висячі палі, забиті до несучого шару землі

1. Одиночний тип, коли опора самостійна і нічим не об'єднана з іншими опорами.
2. Колективний тип, коли опори об'єднані в пальові стрічки, які розташовуються уздовж периметра стін і розподіляють навантаження рівномірно. Причому, стрічки пальові можуть ставиться як в один, так і в кілька рядів.
3. Палі можуть бути об'єднані в особливі пальові кущі, які знаходяться під несучими колонами каркасів несучих кістяків будинків. Вони мають вигляд скупчення декількох паль в одному місці.

Відносно розташування паль, то, як правило, вони ставляться тільки по вертикалі, але допускаються варіанти і нахилу. Такі методи використовуються на схилах, а так само в місцях, де сильно вплив весняного танення, иль йдуть стабільні опади, які роблять земельні ділянки рухливими.

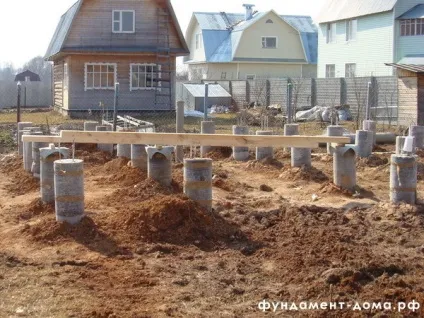

Свайний кущ для опори

Матеріали, застосовуються у виготовленні паль

1. Залізобетонний тип паль - вони можуть створюватися прямо на будівельному майданчику, необхідна лише відповідна техніка. Причому, марка бетону для виготовлення таких паль нижче 200 не використовується. Служать такі палі більше сотні років.
2. Сталеві палі. Мінусів у них досить багато. Потрібна додаткова техніка, крани, якщо діаметр сталевих труб йде більше 3-х метрів. До того ж, необхідно ретельно обробити поверхню металу спеціальними антикорозійними розпилювачами, сумішами. Так до того ж, металу потрібно на них величезна кількість, що не дешево.
3. Дерев'яні палі. Вони мають вигляд очищених рівних стовпів, причому, їх діаметр йде відразу 25-30см, а довжиною вони бувають до 9 метрів. Застосовуються для такого типу паль хвойні породи дерев. Такі палі є найдешевшими, але застосовуються вони дуже не часто. Просто гниють досить швидко. І все ж, певні суміші можуть зробити їх досить довговічними, так що навіть такі палі має сенс використовувати.

Треба відзначити, що для приватних будинків підійдуть більше залізобетонні палі з перетином суцільного типу. В тому числі, палі бетонного типу набивні, і гвинтові сталеві. Найчастіше забудовники використовують буронабивної метод занурення паль.

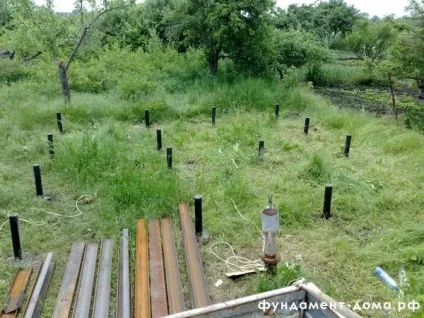

Дерев'яний тип паль

Фундамент палі з ростверком

Ростверк, це особлива конструкція, завдання якої об'єднати всі палі, забезпечивши їх рівномірний розподіл в землі, а так само відносно один одного.

Фундамент палі з ростверком

Ростверки биваютнесклькіх типів

1. Збірного типу;
2. збірно-монолітного типу;
3. монолітного типу.

Так само ростверк ділиться на низький і високий тип. Перші заглиблюються в землю так, щоб частково вертикальне навантаження передавалася на землю. Високий ростверк передає все навантаження на палі.

Збірний тип ростверку
