Фрези для мотоблока

Фрези для мотоблока можна виготовити самостійно в домашніх умовах без особливих фізичних і матеріальних затрат. Цей компонент навісного обладнання є в комплекті практично будь-якого мотоблока. Однак в деяких випадках виникає необхідність виготовлення обладнання з більшою шириною і глибиною обробітку грунту. В такому випадку можна змінити встановлену на мотоблоки заводську фрезу, що збільшить її продуктивність і прискорить процедуру обробки грунту.

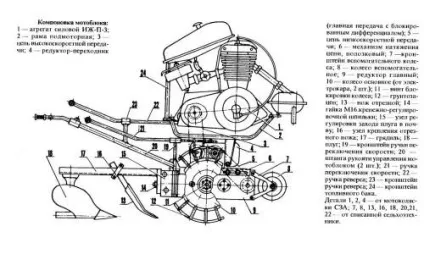

Схема пристрою мотоблока.

Мотоблок - це незамінний агрегат при проведенні робіт на присадибній ділянці. Апарат є зменшеною копією передньої частини трактора, на якій розташовані рукоятки управління робочим процесом. Конструктивно цей агрегат являє собою двигун внутрішнього згоряння, змонтований на металевій рамі, що має два колеса. На рукоятках є кнопки управління агрегатом і підвісним обладнанням. На рамі змонтовано причіпний пристрій, що служить для монтажу на мотоблоки спеціального навісного обладнання, за допомогою якого здійснюється обробка грунту.

Призначення фрез і їх роль при виконанні обробки грунту

Схема фрези для мотоблока.

Одним з основних елементів навісного обладнання мотоблоків, що застосовується при роботі на ділянці, є фрези.

Це навісне обладнання безпосередньо впливає на:

• якість оранки;
• керованість агрегатом в процесі обробки грунту;
• трансмісію апарату;
• роботу силового блоку агрегату.

Фреза мотоблока являє собою основний робочий орган пристрою, вона забезпечує проведення наступних операцій:

• розпушування грунтового шару;
• створення структури оброблюваного шару землі;
• боротьба з бур'янами, знищення їх в процесі обробки грунту.

Схема конструкції різних фрез може кардинально відрізнятися один від одного. Пристрій і форма цього підвісного обладнання можуть бути самими різними. Відмінності між типами обладнання можуть полягати в кількості ножів, їх розташуванні і конструкції.

Ножі є головним елементом будь-якого почвореза. Матеріал, що використовується при виготовленні цих елементів пристрою, безпосередньо впливає на глибину і якість обробки грунтового шару.

Найбільш якісними ножами є виготовлені методом кування з самозаточкі. Штамповані листи металу застосовуються при виготовленні ножів з неявно вираженою ріжучої крайкою. Найчастіше цей спосіб виготовлення ножів використовується при виробництві недорогого варіанту почвореза.

Різновиди фрез для мотоблока

Види фрез для мотоблока.

Фрези, використовувані при обробці присадибної ділянки за допомогою мотоблока, застосовуються для:

• знищення бур'янів;
• крошения верхнього грунтового шару;
• перемішування шарів грунту;
• вирівнювання поверхні грунту для посадки рослин;
• загортання добрив при підживленні рослин.

Це навісне обладнання має гарну продуктивністю при обробці переувлажненной, глинистої та задеревів землі. Дуже часто фрезу застосовують для поліпшення луків і пасовищ.

Навісне обладнання може бути виготовлено в декількох варіантах виконання. Найбільш поширеними схемами почворезов є наступні:

• навісне обладнання, що має шаблевидні ножі;
• обладнання з ножами типу «гусячі лапки».

Перший варіант виготовлення є найбільш поширеним і призначений для виконання практично будь-яких операцій з обробки грунту. Основною перевагою цього варіанту конструкції навісного обладнання є форма ножів. Почворези цього типу виготовляються зі спеціальної сталі і є розбірними.

Почворези, виготовлені за типом «гусячі лапки», є відносно новими моделями, які з'явилися на ринку сільськогосподарського обладнання недавно. Цей тип навісного обладнання застосовується при проведенні обробки твердих типів ґрунтового покриву. Ці моделі обладнання є цілісними і нерозбірними, що значно підвищує міцність пристрою.

Недоліком конструкції є намотування бур'янів на лопаті. З цієї причини такий тип інструменту застосовується на поверхні, очищеної від бур'янів. Фрезу з ножами типу «гусячі лапки» застосовують для оранки ділянки перед проведенням посадочних робіт. Додатково фрезу цієї конструкції використовують при проведенні предзимней обробки ділянки для боротьби з деякими шкідниками овочевих культур.

Поради по самостійному виготовленню фрези для обробки грунту

Схема розпушування грунту фрезою.

Фреза, що встановлюється на мотоблок в якості навісного обладнання, - це деталь простої конструкції. Перш ніж приступати до виготовлення почвореза власними руками, слід вивчити конструкції існуючих фрез. Такий підхід до процесу виготовлення обладнання дозволить врахувати при виготовленні особливості різних різновидів інструменту.

Зібрати відповідну фрезу на мотоблок людині, який має навички роботи з металом, неважко. Перед початком робіт рекомендується підготувати креслення пристрою, необхідні матеріали та інструменти. Якщо в процесі виготовлення почвореза потрібно виготовлення фігурних компонентів, то їх краще всього замовити у фахівця або майстра ковальського виробництва. Інші елементи конструкції можна виготовити самостійно.

У процесі складання навісного пристрою слід приділити особливу увагу правильності складання. Необхідно уникати відхилень від раніше розробленого креслення. При неуважною збірці можуть виникати порушення конструкції, які можуть привести до того, що в процесі роботи мотоблок буде відхилятися в сторону від лінії переміщення, що ускладнить проведення обробки грунту.

В процесі установки фрези на мотоблок дуже важливо не переплутати напрямок обертання робочих елементів пристосування.

Шаблеподібний фреза є більш безпечною конструкцією і зменшує ризик травмування працівника в разі його падіння на інструмент. Завдяки послідовному входженню ножів в ґрунтовий шар не відбувається ударів і ривків в процесі роботи агрегату.

Інструкція по збірці почвореза

Для виготовлення фрези на мотоблок будуть потрібні: металева трубка, зварювальний агрегат, кутова шліфувальна машина.

Самостійне конструювання агрегату дозволяє здійснити підгонку його розмірів під особливості земельної ділянки. Для виготовлення фрези на мотоблок будуть потрібні:

• металева трубка невеликого розміру з діаметром не більше 42 мм;
• елементи, що використовуються для розпушування грунтового шару;
• зварювальний агрегат;
• кутова шліфувальна машина (болгарка).

Як розпушувачів грунту можна використовувати елементи, виготовлені з пластин автомобільної ресори. При виготовленні лопаті підганяються за розміром і вигинаються під потрібним кутом в одному напрямку.

Використовуючи зварювальний агрегат, здійснюють приєднання ріжучих елементів агрегату до заздалегідь підготовленої трубі. В процесі виготовлення можна здійснити заточку ріжучих крайок в напрямку передбачуваного обертання агрегату.

Готова конструкція приєднується до вузла зчеплення мотоблока, після проведення зчіпки агрегату з мотоблоком пристрій готовий до роботи. Провівши пробний запуск фрези для мотоблока, слід при необхідності її зняти і відрегулювати.

Для того щоб самостійно виготовлений почворез служив довго, потрібно дотримуватися правил експлуатації пристрою. При здійсненні запуску мотоблока фреза повинна перебувати в піднятому стані, а її ножі не повинні торкатися поверхні грунту. Після запуску агрегату і збільшення оборотів обертання двигуна слід плавно опустити фрезу на поверхню грунту і приступити до обробки земельної ділянки.
