Фрезерування отворів і вибірка під динамік

На написання цього керівництва, мене спонукало те, що на форумі періодично з'являються питання, ніж робити і як робити, тому з'явилося бажання просто поділитися з людьми своїми знаннями. Способи є різні, але я хочу розповісти, як це зробити за допомогою ручного фрезера. При цьому отримати хороший результат без особливих витрат і зусиль.

Почну з того, що фрезери бувають різних типів та модифікацій, в цьому посібнику буде розглядатися фрезер самої стандартної конструкції і який є у мене в наявності. Для фрезерування радіусів маленьких і великих діаметрів, буде потрібно виготовити додаткову робочу площадку, ніж ця площадка буде більше (довше), тим більший діаметр радіуса можна буде зробити. Тому, керівництво розбите на дві частини:

1) Виготовлення майданчика.

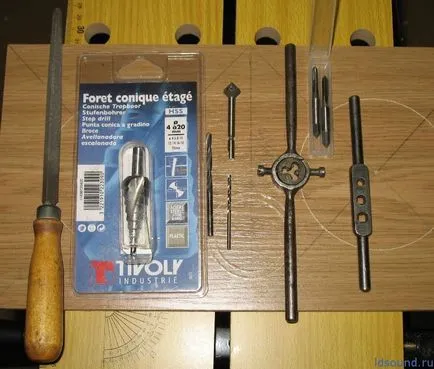

Який інструмент нам знадобиться?

1) Ручний фрезер.

2) Торцева фреза.

4) Метчик і плашка 5 мм.

5) Дриль або шуруповерт.

6) Зенкер по металу (за бажанням).

7) Поетапне свердло (за бажанням).

8) Плоский напилок, дрібна шкурка зерно 600-1000.

Частина 1.1. Виготовлення робочого майданчика для фрезера.

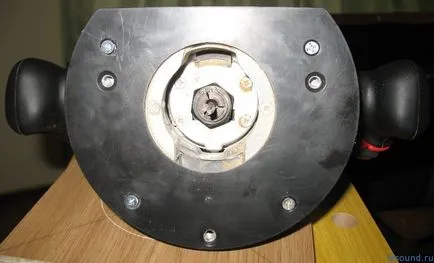

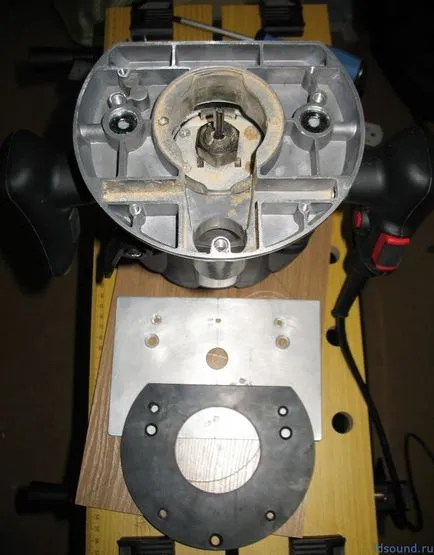

Для майданчика рекомендую підібрати алюміній товщиною 3-4 мм. і розміром приблизно 20х15 см. (як у мене), це дозволить вам фрезерувати радіуси до 22 см. (як вже писав вище, ніж майданчик буде ширше, тим більший радіус ви зможете фрезернуть) Так само, як матеріал підійде товстий стеклотекстолит, пластик або 6-8 мм. фанеру. Далі, знімаємо рідну майданчик, зазвичай вона кріпиться за допомогою 4 гвинтів.

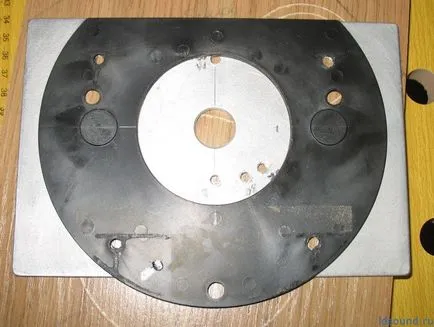

Накладаємо її на наш шматок алюмінію (або того, що ви у себе знайшли) і розмічаємо отвори під кріпильні болти і отвір для установки фрези.

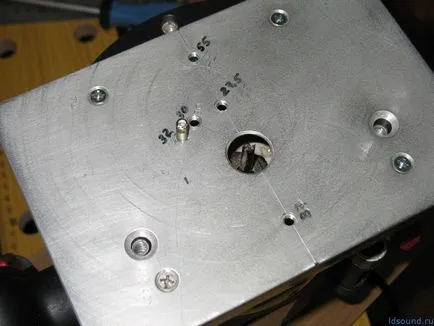

Свердлимо і зенкуем отвори під кріпильні болти. Головки болтів повинні бути трохи втоплені, але не в якому разі не випирати на поверхні майданчика. Зенковать можна свердлом, але краще використовувати зенкер по металу. Під фрезу у мене отвір 20 мм. зроблено ступінчастим свердлом. Після всіх маніпуляцій з отворами, ошкурівать майданчик, вона повинна бути гладкою і без задирок, що б в подальшому не пошкодити поверхню оброблюваних деталей. Моєму з Фейрі і приміряємо на фрезер. Всі отвори збіглися? - Дуже добре! Прикручуємо і їдемо далі.

Частина 1.2. Розмітка майданчика під потрібний нам радіус.

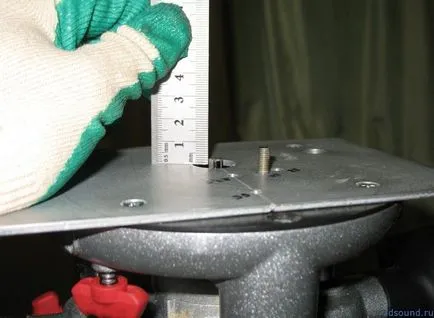

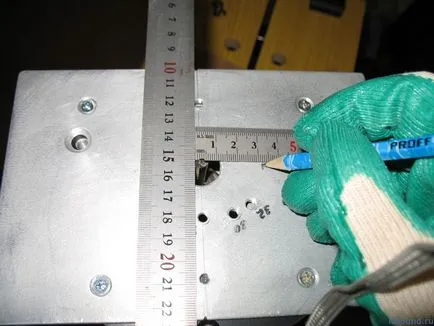

Для прикладу візьмемо діаметр 64 мм, ділимо навпіл, отримуємо 32 мм. Далі прикладаємо лінійку від далекого різця фрези і ставимо позначку на майданчику 32 мм.

Знову відкручуємо майданчик, Керн позначку і свердлимо отвір 4 мм. Рекомендую спочатку просвердлити свердлом 2 мм, а потім вже 4 мм. в уникненні зсуву свердла. Тепер метчиком нарізаємо різьблення 5 мм.

Примітка. Якщо вам буде потрібно фрезерувати різні діаметри, рекомендую відразу розмітити майданчик, поки вона прикручена до Фрезера, що б не довелося її потім відкручувати і прикручувати по кілька разів.

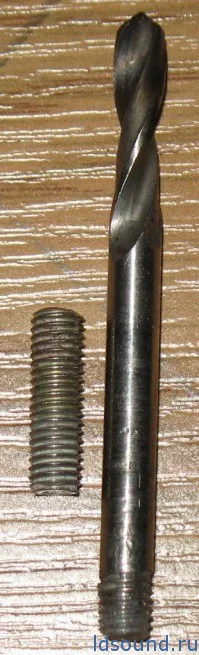

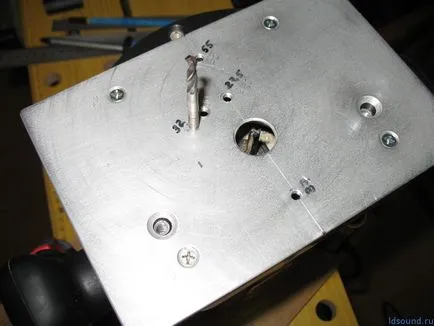

Тепер потрібно зробити центруючу шпильку. Можна просто відпиляти капелюшок від болта 5 мм. довжиною близько 2 см. на ваш розсуд. Я зробив шпильку з обламаного свердла 5 мм. Нарізав різьблення на торці довжиною 4 мм. Далі укручуємо шпильку в зроблений отвір на майданчику.

Частина 2. Фрезерування радіусів і посадочних місць.

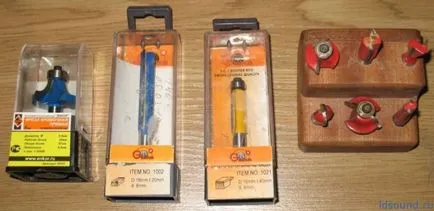

Почну з того, що якщо ви плануєте користуватися фрезером хоча б час від часу, то необхідно обзавестися невеликим набором фрез. Благо зараз можна купити простенький китайський набір з 6 фрез в районі 200р. Я такі набори зазвичай і беру, а фрези яких немає в комплекті можна докупити окремо, їх безліч на будь-який смак і колір.

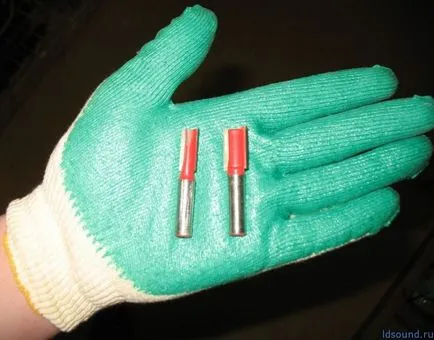

Для фрезерування радіусів нам знадобиться торцева фреза. Вони теж бувають різного діаметру, але я б порадив брати найтоншу, у мене вона 6мм. від неї менше шуму і пилу. Для тих хто працює в квартирі, це має не мале значення.

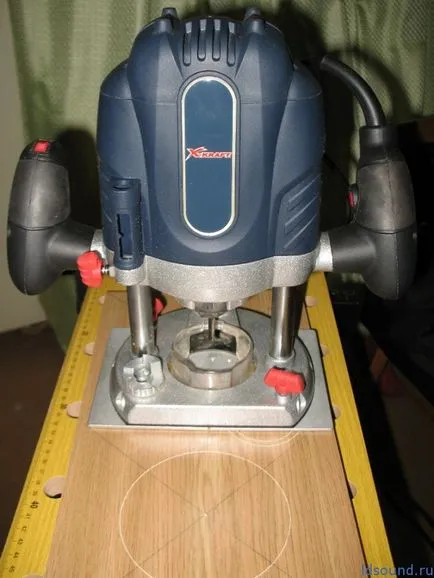

Тепер перейдемо безпосередньо до самого процесу фрезерування. Хочу розповісти, як зробити наскрізний отвір наприклад під динамік і як зробити посадочне місце під динамік або фазоинвертор. На фото буде показана посадка під фазоинвертор, але весь процес так само можна застосувати і до посадки динаміків.

У першій частині ми виготовили змінне майданчик фрезера, розмітили її під потрібні нам радіуси і вкрутили центруючу шпильку. Поїхали тепер фрезерувати.

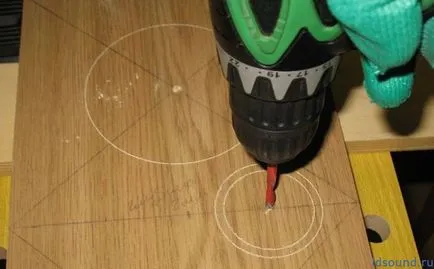

1. Розмічаємо заготовку і свердлимо отвори 5мм. по центру отвору.

2. Для початку виставляємо глибину фрези 2-3 мм. Для того, що б пробрати ламінат (якщо це ДСП), або шпон.

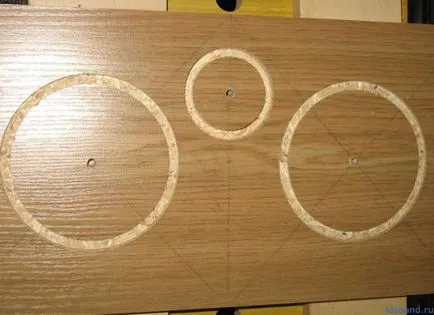

3. Вставляємо край шпильки в отвір на заготівлі та розганяємо фрезер. Після розгону, починаємо поступово відпускати площадку на заготовку, коли почуєте, що фреза вже занурилася в матеріал і майданчик коштує рівно на поверхні, починаємо повільно обертати фрезер за годинниковою стрілкою (стежте за проводом під час обертання). Обертання проти годинникової стрілки може привести до відколів країв отвору. Повторюємо це з двох сторін. Знову ж для того, що б в подальшому не отримати відколи. Якщо вам потрібно отвір з посадковим місцем, то спочатку фрезеруете посадочне місце, а потім вже сам отвір.

4. Після того, як вибрали невелику глибину, виставляємо фрезу на глибину, трохи більше половини товщини матеріалу. Наприклад, якщо у мене ДСП 16мм, я виставляю 9-10мм.І знову проходимо фрезером з двох сторін. Поясню, чому я роблю саме так. Тому що я цим займаюся в квартирі і фрезер виставляю на мінімальні обороти, що б було менше шуму і пилу. Якщо ви працюєте в приміщенні, де можна шуміти і пиліть, то після пункту 3, виставляєте глибину фрези відразу на товщину матеріалу і максимальні оберти фрезера і вперед ...

5. Після того, як середина відокремиться, зазвичай залишаються місця, де вона відкололася від заснування. Їх зрізаємо звичайним ножем.

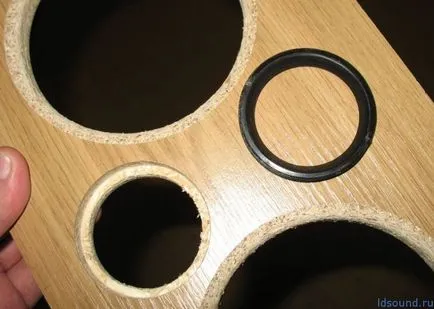

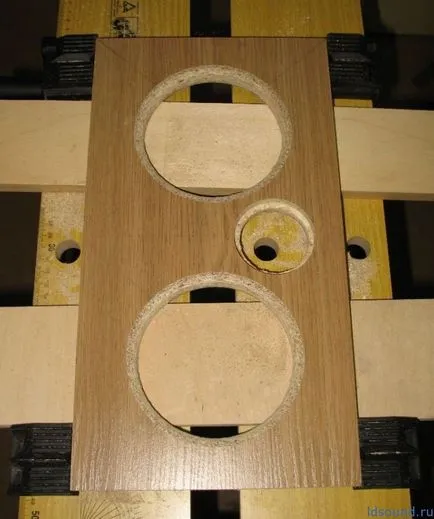

Ну і фото того, що вийшло після всіх маніпуляцій:
