Фасонні різці, призначення, типи, види, область застосування

Фасонні різці застосовуються для обробки деталей з фасонним профілем. У порівнянні зі звичайними різцями вони забезпечують:

1. ідентичність форми, точність розмірів деталей, так як вони залежать не від кваліфікації робітника, а в основному від точності виготовлення різця;
2. високу продуктивність завдяки великій економії машинного часу, пов'язаної зі скороченням шляху різання, і допоміжного часу, необхідного на установку і наладку різця при зміні його;
3. високу довговічність завдяки великій кількості допускаються переточувань;
4. меншу кількість шлюбу;
5. простоту заточки.

На рис. 76 приведена схема обробки за допомогою десяти простих і двох фасонних різців. У першому випадку час обробки

Малюнок 76 - Схема роботи фасонних різців

одно 41/2 хв. (В розрахунок були прийняті різці В, С, F, G, К, J), тоді як у другому близько 11/2 хв. т. е. економія виходить в 3 рази. Установка двох фасонних різців значно простіше і швидше в порівнянні з установкою десяти різців. На заточку двох різців потрібно у багато разів менше часу, ніж на заточку .десяті різців.

Через велику вартість фасонні різці застосовуються при великосерійному і масовому виробництвах.

Типи фасонних різців

У практиці зустрічаються різноманітні фасонні різці, які діляться па наступні типи (рис. 77):

1. за формою різця: круглі (рис. 77, а) і призматичні (рис. 77, б);
2. по установці щодо деталі: радіальні (рис. 77, а, б) і тангенціальні (рис. 77, в);
3. розміщенням осі отвору або бази кріплення різця по відношенню до осі деталі: з паралельним розташуванням осі отвору (рис. 77, г) або бази кріплення і з похилим розташуванням осі отвору (рис. 77, д) або бази кріплення;
4. по розташуванню передньої поверхні: з позитивним (або рівним нулю) переднім кутом (рис. 77, а, б) або з позитивним переднім кутом і кутом нахилу ріжучої кромки (рис. 77, е)
5. за формою що утворюють фасонних поверхонь: з кільцевими утворюють (рис. 77, а, е) або з гвинтовими утворюють (рис. 77, ж).

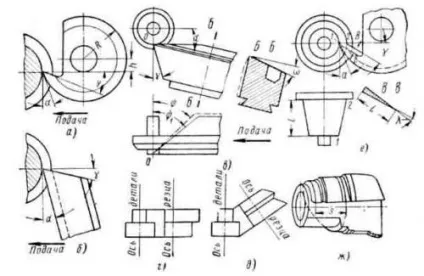

Малюнок 77 - Типи фасонних різців

Круглий різець насаджується на оправлення і охороняється від провертання за допомогою зубів або рифлень, зроблених на одному з його торців (рис. 78). Призматичний різець закріплюється в державке за допомогою хвоста і гвинтів.

Малюнок 78 - Кріплення фасонних різців

Радіальний фасонний різець

Радіальні різці мають круглої або призматичної формою, тангенціальні найчастіше - призматической. Круглі різці застосовуються для зовнішньої і внутрішньої обробки, тоді як призматичні - тільки для зовнішньої.

Радіальний різець встановлюється по відношенню до заготівлі таким чином, щоб забезпечити поперечну подачу по радіусу. У процесі різання вісь деталі перетинається однією або декількома точками ріжучої кромки різця. Через широкого фронту роботи радіальний різець працює в важких умовах, внаслідок чого доводиться застосовувати знижені режими різання. При обробці довгою заготовки малою розтину виникає небезпека прогину його від зусилля різання.

Тангенціальний фасонний різець

Тангенціальний різець встановлюється по дотичній до внутрішньої окружності профілю вироби. Ріжуча кромка забезпечена скосом під кутом φ (див. Рис. 77, в). Це дозволяє йому працювати не відразу всім профілем, а з послідовним введенням в роботу всіх точок ріжучої кромки. Обробка профілю закінчується тоді, коли остання точка кромки пройде через вісь заготовки.

Тангенціальні різці рекомендується застосовувати для обробки малостійких до прогину заготовок і неглибоких профілів.

У практиці набули поширення різці з паралельним розташуванням осі отвору (для круглих) або бази кріплення (для призматичних) щодо осі заготовки. Похиле розташування осі отвору або бази кріплення застосовується у виняткових випадках, коли конфігурація деталі на окремих ділянках профілю не забезпечує отримання оптимальних задніх кутів при паралельному розташуванні.

Для поліпшення процесу різання фасонні різці необхідно постачати позитивним переднім кутом (див. Рис. 77, а, б). Різці з позитивним кутом у і кутом нахилу ріжучої кромки λ, (див. Рис. 77, е) застосовуються при підвищених вимогах щодо дотримання форми деталі і точності заданих її розмірів (наприклад, на відповідальній ділянці 1-2 довжиною l).

Круглі фасонні різці

Круглі різці зазвичай виконуються з кільцевими утворюють фасонних поверхонь.

Призматичні різці мають в порівнянні з круглими надійністю кріплення, широким вибором заднього кута, великою міцністю ріжучої кромки, найкращим відведенням тепла, а також забезпечують більшу точність обробки деталі.

Однак в практиці круглі різці отримали більш широке поширення, що пояснюється в основному простотою їх виготовлення як тіл обертання.
