Велосипед з коляскою

Kак зробити коляску для велосипеда

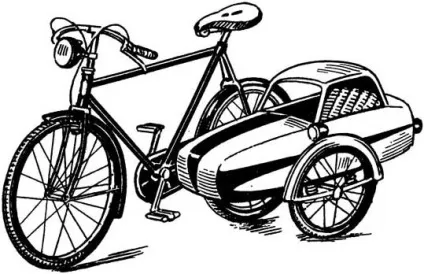

Велосипед, як відомо, не розрахований на перевезення значних вантажів. Один із шляхів збільшення ваговій віддачі велосипеда - використання причіпної велосипедної коляски (рис. 1). Велоколяска зі знімними кузовами - ящиками, контейнерами, люльками - досить універсальна і дозволяє перевозити різні вантажі, аж до сипучих матеріалів. Якщо до такої візку для велосипеда прикріпити закритий кузов від дитячої коляски, то в ній можна возити дитину дошкільного віку.

Розглянемо, як зробити коляску для велосипеда.

У конструкції велосипедної коляски використовується одне колесо від підліткового велосипеда типу «Школяр», інші деталі саморобні.

Коляска для велосипеда кріпиться до труби на двох легкознімних хомутах. Труба, в свою чергу, з'єднується з нижньою виделкою рами велосипеда на двох кронштейнах. Коляска має відкидаються підкоси (упори), які дозволяють їй стояти навіть при відключеному велосипеді.

Для виготовлення такої велосипедної коляски не потрібно дефіцитних деталей, якщо не брати до уваги чотирьох пружин - амортизаторів. Інші деталі коляски для велосипеда робляться із смугового заліза (сталі) товщиною 3-5 мм, профільного заліза (куточків) і труб. Розміри і конфігурацію деталей дивіться в специфікації і на рис. 2.

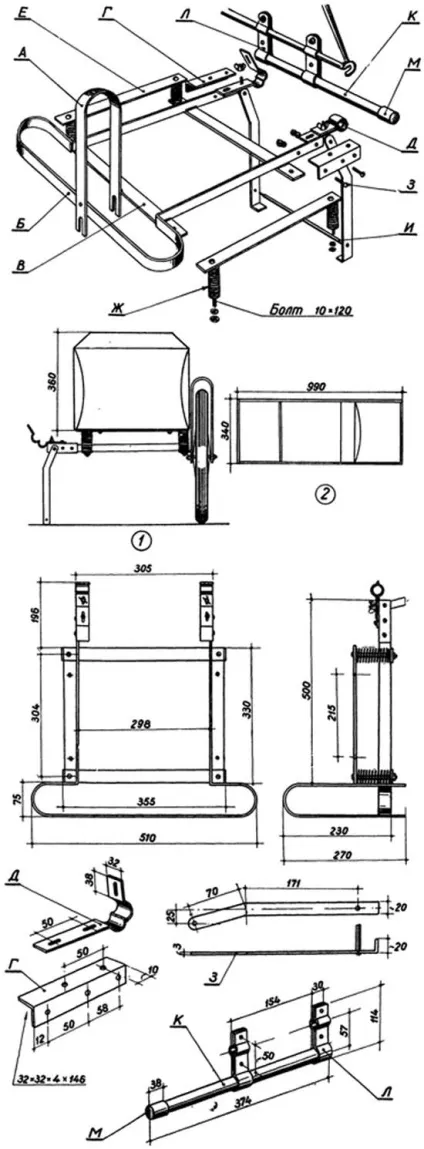

Мал. 2. Конструкція коляски для велосипеда:
1 - загальний вигляд спереду; 2 - габаритні розміри люльки (вид зверху).

Збирається коляска із застосуванням електро- або газового зварювання. Якщо немає можливості зварити деталі, то, в крайньому випадку, їх можна зібрати за допомогою куточків на болтах, але при цьому дещо збільшиться загальна вага коляски.

Деталі зібраної коляски для велосипеда ретельно очистіть від слідів іржі і пофарбуйте лаком або фарбою по металу.

Специфікація деталей коляски для велосипеда
(Габаритні розміри готових деталей)

Літерне позначення деталі
