СВЧ гармата своїми руками

Перш за все попереджаю: дана зброя є дуже небезпечним, при виготовленні і експлуатації використовувати максимальну ступінь обережності!

Коротше я Вас попередив. А тепер приступаємо до виготовлення.

Беремо будь-яку мікрохвильову піч, бажано саму малопотужну і дешеву.

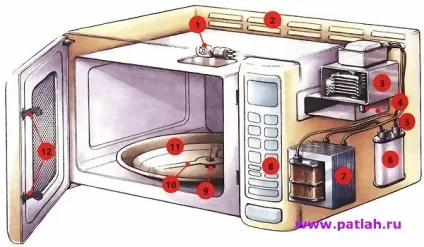

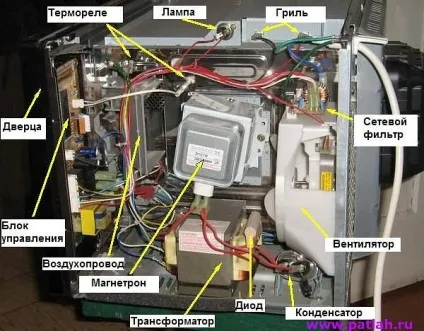

Якщо вона згоріла, не має значення - аби магнетрон був робочий. Ось її спрощена схема і внутрішній вигляд.

1. Лампа освітлення.
2. Вентиляційні отвори.
3. Магнетрон.
4. Антена.
5. Хвилевід.
6. Конденсатор.
7. Трансформатор.
8. Панель управління.
9. Привід.
10. Обертовий піддон.
11. Сепаратор з роликами.
12. Засувка дверцята.

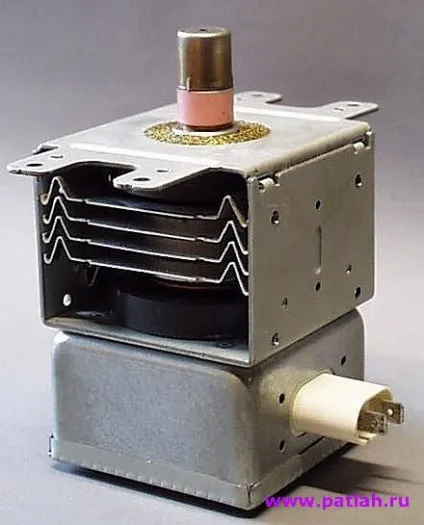

Далі витягуємо звідти цей самий магнетрон. Магнетрон розроблявся як потужний генератор електромагнітних коливань СВЧ діапазону для використання в системах РЛС. У мікрохвильових печах стоять магнетрони з частотою мікрохвиль 2450 Мгц. В роботі магнетрона використовується процес руху електронів при наявності двох полів - магнітного і електричного, перпендикулярних один одному. Магнетрон є двухелектродную лампу або діод, що містить розжарюваний катод, що випускає електрони, і холодний анод. Магнетрон поміщається в зовнішнє магнітне поле. Анод магнетрона має складну монолітну конструкцію з системою резонаторів, необхідних для ускладнення структури електричного поля всередині магнетрона. Магнітне поле створюється котушками зі струмом (електромагніт), між полюсами якого міститься магнетрон. Якби магнітного поля не було, то електрони, що вилітають з катода практично без початкової швидкості, рухалися б в електричному полі вздовж прямих ліній, перпендикулярних до катода, і все потрапляли б на анод. При наявності перпендикулярного магнітного поля траєкторії електронів викривляються силою Лоренца.

На нашому радіобазарі продаються б \ у магнетрони по 15уе.

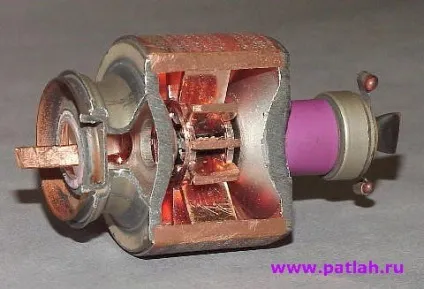

Це магнетрон в розрізі і без радіатора.

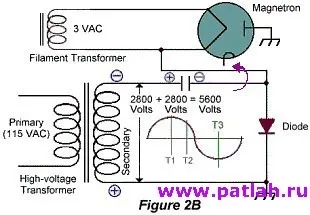

Тепер потрібно дізнатися, як його живити. За схемою видно, що потрібно напруження - 3В 5А і анод - 3кВ 0.1А. Зазначені значення харчування застосовні до магнетрона з слабких мікрохвильовок, і для потужних можуть бути дещо більше. Потужність магнетрона сучасних мікрохвильових печей становить близько Потужність 700 Вт.

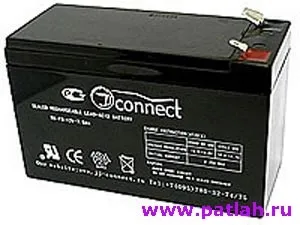

Для компактності і мобільності СВЧ-гармати, ці значення можна трохи знизити - аби відбувалася генерація. Живити магнетрон ми будемо від перетворювача з акумулятором від комп'ютерного бесперебойніка.

Паспортне значення 12 вольт 7.5 ампер. На кілька хвилин бою цілком повинно вистачити. Напруження магнетрона - 3В, отримуємо за допомогою мікросхеми стабілізатора LM150.

Напруження бажано включати за кілька секунд до включення анодного напруги. А кіловольти на анод, беремо від перетворювача (див. Схему нижче).

Високовольтний конденсатор і діод, можна взяти з мікрохвильовки, або при відсутності замінити на 0.5мкф - 2кВ, діод - КЦ201Е.

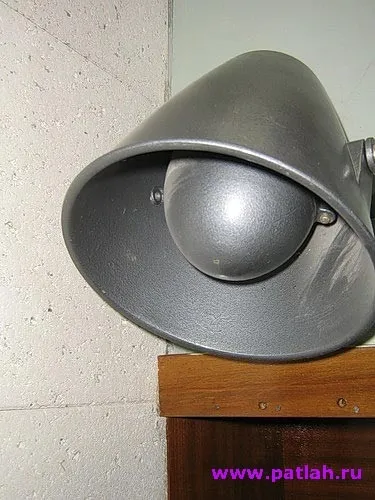

Для спрямованості випромінювання, і відсікання зворотних пелюсток (щоб самого не зачепило), магнетрон поміщаємо в рупор. Для цього використовуємо металевий рупор від шкільних дзвінків або стадіонних динаміків. В крайньому випадку можна взяти циліндричну літрову банку з - під фарби.

Вся СВЧ-гармата поміщається в корпус, зроблений з товстої труби діаметром 150-200 мм.

Ну ось гармата і готова. Іспользоватьеё можна для випалювання бортового комп'ютера і сигналізації в авто, випалюванні мізків і телевізорів злим сусідам, полюванні на бігають і літаючих тварин. Сподіваюся, це СВЧ знаряддя Ви так і не запустите - для Вашої-же безпеки.
