Елеваторний вузол опалення - принцип роботи та схеми

Елеваторний вузол опалення

Сьогодні неможливо уявити своє життя без опалення. Ще в минулому столітті найпопулярнішим було пічне.

У наш час його використовують не багато. Найголовнішим недоліком пічного опалення є холодну підлогу. Все повітря піднімається вгору, і, таким чином, стать не обігрівається.

Технічний прогрес просунувся далеко вперед. І тепер найвигіднішим і популярним є система водяного опалення. Безумовно, для забезпечення комфорту в будинку, тепло має величезне значення.

Але більшість жителів квартир все ще користуються послугами централізованої опалювальної системи, яка вимагає не меншої уваги.

Елеваторний вузол є одним з головних складових системи. Однак мало хто знає про те, які функції він виконує. Давайте розглянемо його функціональне призначення.

Що це таке і для чого використовується

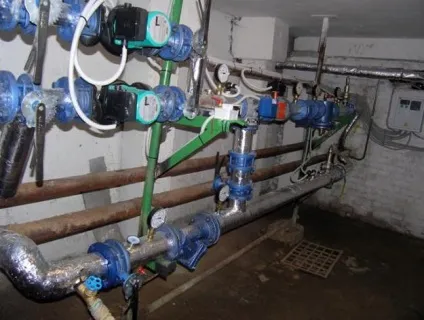

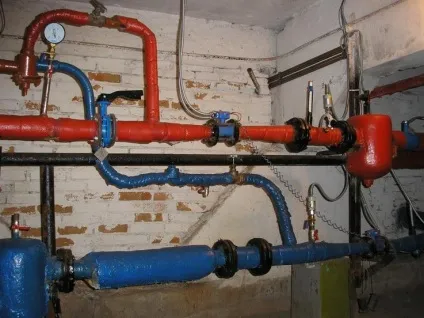

Робоча пристрій в підвалі

Найпростіший спосіб дізнатися про те, що ж таке елеваторний вузол - побувати в підвалі звичайного багатоповерхового будинку.

Серед безлічі деталей опалювальної системи буде нескладно відшукати цей важливий компонент.

Розглянемо просту схему. Яким чином в будинок надходить тепло? Існує два трубопроводи: подаючий і зворотний. По першому здійснюється підводка гарячої води до дому. За допомогою другого в котельню потрапляє вже холодна вода з системи.

Теплова камера здійснює подачу гарячої води в підвальне приміщення будинку. Зверніть увагу на те, що на вході необхідно встановити запірну арматуру.

Це може бути проста засувка, або ж кульові сталеві крани. Температура теплоносія визначає те, як він буде працювати далі. Розрізняють три основних рівня тепла:

Якщо температура теплоносія не вище 95 ° С, то залишається тільки розподілити тепло по всій опалювальній системі. Тут в нагоді колектор з балансувальними кранами.

Однак все стає не так просто, якщо температура теплоносія виходить за межі норма 95 ° С. Таку воду можна запускати в опалювальну конструкцію, тому нагрів потрібно робити меншим. Саме в цьому і полягає важлива функція елеваторного вузла.

Принцип і схема роботи

Схема і принцип роботи

Елеватор сприяє охолодженню перегрітої води до температури, відповідної нормі.

Потім теплоносій подає її в опалювальну систему житлових приміщень. У той момент, коли гаряча вода в елеваторі з подає теплопроводу змішується з охолодженою із зворотного трубопроводу, і відбувається охолодження.

Схема розміщення елеватора дозволяє більш детально ознайомитися з його функціональними можливостями. Чи не складно зрозуміти, що саме ця деталь опалювальної системи забезпечує ефективність її роботи.

Він працює одночасно як 2 пристрої:

• Циркуляційний насос
• змішувач

Конструкція елеватора досить проста, але ефективна. Відрізняється прийнятною ціною. Для її роботи не потрібно підключати електричний струм. Однак є й деякі недоліки, на які необхідно звертати увагу:

• Тиск в трубопроводах прямий і зворотній передачі необхідно підтримувати в межах 0,8-2 Бар;
• Вихідна температура не піддається регулюванню;
• Кожен елемент елеватора потрібно точно розраховувати.

Можна з упевненістю сказати, що пристрої отримали широке застосування в комунальній опалювальній системі.

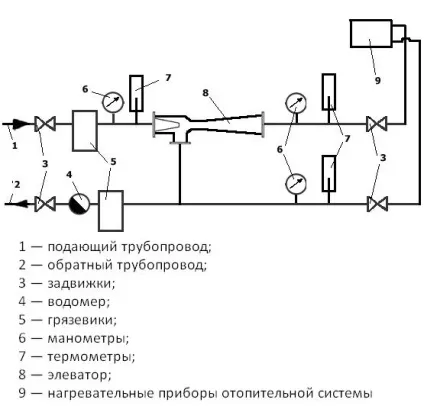

Принципова схема елеватора

На ефективність їх роботи не впливають коливання теплового і гідравлічного режиму в теплових мережах. Крім того, пристрої не вимагають постійного спостереження. Вибравши правильний діаметр сопла, здійснюється вся регулювання.

Основні елементи елеватора

Основні елементи вузла

Основними складовими пристрою є:

• струменевий елеватор
• сопло
• Камера розрідження

Елеваторний вузол опалення складається з запірної арматури, контрольних термометрів, манометрів. Його ще називають «обв'язкою елеватора».

Нові технічні ідеї і винаходи стрімко впроваджуються в наше життя. Теплофикация не є винятком.

На зміну звичним елеваторним вузлів приходять пристрої, які здійснюють регулювання теплоносія в автоматичному режимі.

Їх вартість значно вище, але, в той же час, ці пристрої більш економні і енергомічни. Крім того, для їх роботи обов'язково потрібно електроживлення. Іноді необхідна його велика потужність. Надійність з одного боку і технічний прогрес - з іншого.

Що в підсумку виявиться важливіше, дізнаємося з часом.
