Електропроводка на кухні своїми руками інструкція (частина 2)

КРОК 6. РОЗРОБКА електрична схема ДЛЯ КУХНІ

Загальні положення проектування електропроводки на кухні своїми руками.

Так як на кухні постійно готується їжа і миється посуд, стіни піддаються впливу води, гарячої пари і т. Д. Тому:

• Використовується кабель з подвійною ізоляцією.
• Електропроводку краще монтувати всередині стіни.
• Прокладається електропроводка строго горизонтально або вертикально (ні в якому разі не по діагоналі!) - щоб в подальшому в разі ремонту випадково не потрапити в проводку цвяхом або свердлом.
• Горизонтальні лінії проходять нижче на 0,10 м від балок і карнизів, 0,20 м від стелі, 0,20 м від підлоги, вертикальні - не ближче 0,10 м від кутів, дверей, вікон.
• Електропроводка на кухні розташовується не ближче 0,50 м від газопроводу, батареї, трубопроводу, раковини і т. Д.
• Якщо поруч знаходиться трубопровід гарячої води - треба робити захисну проводку або скористатися азбестовими прокладками.
• Якщо кабелі йдуть поруч - між ними обов'язковий зазор не менше 3 мм.

Кількість виділених ліній.

Якщо включити в розетки відразу всі прилади, вийде величезна перевантаження електричної мережі, і світло в квартирі тут же погасне!

Щоб цього не траплялося, і періодично були не потрібні послуги електрика на кухні, для кожного електроприладу великої потужності передбачають окрему (виділену) лінію електропроводки:

• одна - для освітлення,
• інша - для підключення дрібної техніки,
• третя - під апарати великої потужності (пральна / посудомийна машина, варильна поверхня або електроплита).

Для кожної лінії розведення:

• Виводиться окремий кабель від розподільного щита.
• Встановлюється свій автомат захисту мережі (АЗС) і свій пристрій захисного відключення (УЗО).

АЗС - це захист від перевантажень і КЗ (короткого замикання), а УЗО - від витоків струму через проводи з пошкодженою ізоляцією (тобто від ураження електричним струмом).

АЗС і УЗО можна замінити диференціальним автоматичним вимикачем, який виконує обидві ці функції.

Вибір кабелю для монтажу проводки.

а) Визначення сумарної потужності по виділеній лінії.

На кожній виділеній лінії потужність електроспоживання буде своя, відмінна від інших ліній. Значить, і перетину проводів буде теж різні. При виборі кабелю потрібного перетину для конкретної лінії потрібно підсумувати потужність всіх підключених до неї своїми руками приладів.

Приблизний перелік побутової техніки (з потужністю):

де Р - загальна потужність приладів, Вт;

U - напруга мережі, В;

КІ = 0,75 - коефіцієнт одночасності;

cos (φ) = 1 - для побутових приладів.

Розрахунок струмового навантаження для проводу можна зробити і простіше:

Потужність електроприладу / 220 В.

Нехай максимальна потужність посудомийної машини - 2,5 кВт (= 2500 Вт).

2500 Вт / 220 В = 11,37А.

Необхідна розетка на 16А.

в) Вибір матеріалу, з якого виготовлені дроти.

Зазвичай при прокладці електричної проводки мідні дроти використовуються частіше, ніж алюмінієві, тому що:

• мідь - більш міцна і гнучка: у місці перегину її нелегко зламати;
• вона практично не боїться окислення і корозії;
• витримує велику силу струму, ніж алюміній.

г) Підбір перерізу проводу.

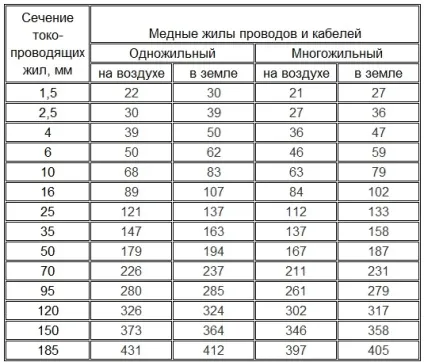

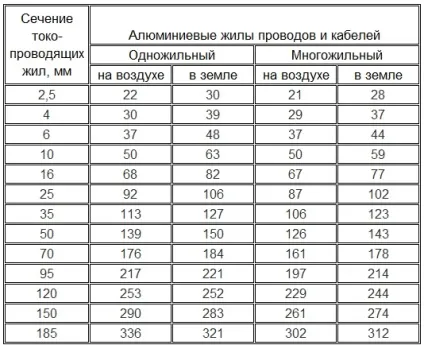

Якщо розрахункове значення струму відрізняється від знайденого по таблиці, потрібно вибрати більше значення.

Приклад: U = 380В, Р = 15 кВ, 4-жильний мідний кабель (прокладка по повітрю). Як розрахувати перетин?

I = 15000 / (√3 * 380) ≈ 23,2А.

Так як кабель 4-жильний, вибране значення струму множиться на 0,93.

I = 0,93 * 23,2А = 21 А.

По таблиці вибирається перетин 1,5 мм 2 (для нього оптимальний струм - 21А).

ВАЖЛИВО: Багато виробників роблять кабелі зі зменшеним перерізом, ніж вказано в маркуванні, тому рекомендується завжди вибирати переріз кабелю з запасом, в даному прикладі - 2,5 мм 2.

д) Вибір типу кабелю.

1 мм відповідає 8 ÷ 10А

Зазвичай при прокладці електричної проводки своїми руками використовують провід та кабель марки ПВС, ВВГнг, ППВ.

е) Вибір автоматичного вимикача.

Основний критерій, за яким вибирають автоматичний вимикач, - величина струмового навантаження на підключеної до нього виділеної лінії.

Згідно з вимогою п. 3.1.4 «Правил улаштування електроустановок» (ПУЕ), струм спрацьовування автоматичного захисного пристрою, який захищає виділену лінію мережі, вибирається по можливості менше сили струму на цій лінії.

ж) Електрична схема.

Викреслюється схема приміщення своїми руками, де для кожної виділеної лінії вказується електроприлад, сумарна потужність, марки кабелів, кількість жив в них, перетину, скільки і як розташовуються розетки і вимикачі.

На підставі цієї схеми і буде проводитися монтаж електропроводки на кухні.
