крок пікселя
На сьогоднішній день, використовується два основних способи об'єднання світлодіодів в пікселі: DIP і SMD.

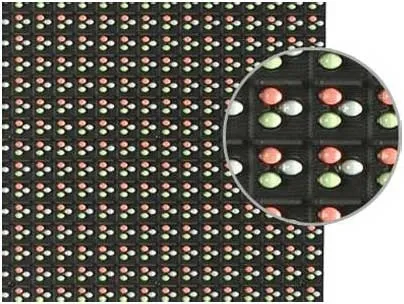

конфігурація DIP
DIP - це принцип імплантування кожного світлодіода в плату в своєму власному корпусі. Завдяки тому, що один піксель формується з ряду світлодіодів, збільшується надійність і загальний рівень яскравості екрана.

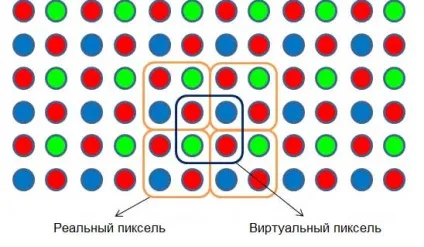

Модулі з конфігурацією DIP зазвичай використовуються в вуличних світлодіодних екранах, вони мають підвищену яскравістю, посиленою маскою захисту від механічних пошкоджень, стійкі до перепадів температури, волого - і пилезащіщени. Крім того, мають хорошу стабільність кольору і працюють за технологією віртуальних пікселів, яка дозволяє утворювати, «віртуальний піксель» - фізично його немає, але для людського ока створюється ілюзія його присутності. Завдяки цьому, з'являється можливість поліпшити різкість в кілька разів, і зробити зображення більш детальним і реалістичним. До недоліків DIP модулів можна віднести малий кут огляду.

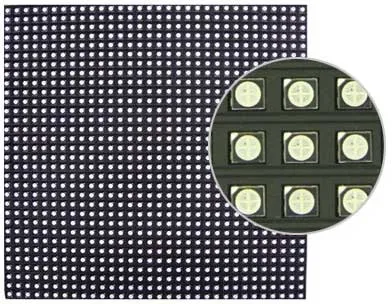

конфігурація SMD
SMD - це остання розробка помітно впливає на пристрій світлодіодного екрана. Її відмінна риса полягає в тому, що три різних за кольором світлодіода об'єднуються в один корпус, іноді їх позначають RGB (3 в 1). Технологія SMD дозволяє забезпечити більш якісну і чітку передачу кольору. Ця конфігурація застосовуються зазвичай для світлодіодних екранів з невеликим кроком пікселя і всередині приміщень - концертних і спортивних залах, телестудіях, вокзалах і аеропортах. Пікселі SMD, мають меншу яскравість, вона становить приблизно 5000Кд, на відміну від яскравості пікселів конфігурації DIP (6000-10000 кд / м2), але цього для використання всередині приміщень досить, інакше глядачів буде зліпити. Вони мають більш низьким електроспоживанням, вони тонше, і відповідно легше, мають гарну стабільністю кольору, великим кутом огляду, насиченою палітрою кольорів. Останнім часом ця технологія набула поширення і на світлодіодні екрани вуличного застосування.
Кути огляду DIP і SMD
DIP і SMD LED екрани
Екран з модулів P8 SMD
Екран з модулів P10 DIP
