Електромагнітний замок встановлення та налаштування

Облаштовуючи своє житло, кожен господар домагається не тільки краси, але й надійності. В першу чергу мова йде про замки. Їх досить велика кількість, різних за ціною, можливостей і характеристик. Окреме місце серед них займає електромагнітний замок.

Пристрій

Конструкція даного елемента нескладна. В основі лежить сердечник в обмотці. Він розташований в спеціальному корпусі. Сердечник виготовляють з листів електротехнічної сталі. Застосування даного матеріалу обумовлено низьким намагніченим ефектом. А щоб знизити залишкову напругу, досить застосувати спеціальний лакофарбовий складу.

Найчастіше конструкція являє собою невеликі пластини, які скріплені зварюванням і утворюють букву «Ш». Обмотка - це котушка з численними витками мідного дроту, покритого емаллю. Корпусом служить сталь або алюміній. Використовувати пластик допускається, але це знижує довговічність конструкції і її надійність.

Принцип роботи

Механізм починає функціонувати, коли активізуються магнітні елементи. Це відбувається під час подачі напруги на корпус і обмотку через сердечник. Достатньо всього 5 Вт напруги, щоб зчепилися двері вагою до 150 кг.

Включення і вимикання замку утворює коливальний контур з впливає на нього змінним струмом. Зарядка йде за допомогою конденсатора через обмотку, в результаті чого змінюється магнітна полярність. Залишковий струм йде на перемагнічування. Трапляється, що конденсатор виходить з ладу. Тоді двері відкриваються зі значним зусиллям. Усунути це можна лише заміною деталі, при цьому встановити її потрібно паралельно клем.

Розрізняють електромагнітні замки по типу замикаючого пристрою:

У сдвиговом пристрої магніт фіксується язичком замку, тому такі конструкції підлягають врізки в двері або хвіртку.

У утримує варіанті магніт тримає стулки, які відкриваються. По всьому периметру отвору допускається встановити кілька таких елементів.

Інструменти для монтажу

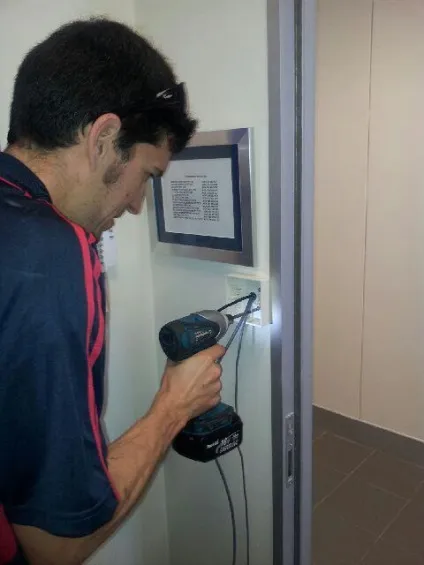

Установка електромагнітного замка - справа нескладна, тому може бути проведена і власними силами. Для цього знадобляться наступні інструменти:

• Олівець, щоб нанести необхідні мітки для установки.
• Дриль. Якщо проводиться монтаж виразний конструкції, то під неї необхідно просвердлити отвори для кріпильних болтів.
• Шуруповерт або викрутка.
• Молоток і стамеска.
• Будівельний рівень і рулетка.

початок монтажу

Установка електромагнітного замка на двері починається з розмітки в місці монтажу. Воно може бути як горизонтальним, так і вертикальним. Головне - дотриматися умови відступу від петель двері. Визначити місце для відповідної пластини можна за допомогою накладання основного пристрою до полотна. Далі розміщується її трафарет. Потім проводиться розмітка деталей кріплення.

Після цього виконують висвердлювання отворів, попередньо перевіривши діаметр свердла. Пластина закріплюється шайбами. На гвинти накручують по дві гайки: на сторону, де одвірок - спочатку сталева, а вже після гумова. Це дозволить конструкції безперешкодно коливатися, забезпечуючи при цьому гарне прилягання сердечника.

Визначити місце розташування куточка пластини можна прикладанням основної частини замку. Далі пластину зміщують в потрібну сторону за допомогою шестигранника. Кріпильний болт при цьому послаблюють, щоб перевірити, чи правильно проведена установка дверного електромагнітного замка. Обов'язковою умовою правильного функціонування запірного елемента є паралельна установка пластини до основи.

види установки

Установка електромагнітного замка своїми руками залежить від типу двері:

подальший монтаж

Після того як намічені лінії розмітки майбутнього замку, висвердлюють отвори.

Далі в місці установки необхідно зробити нішу. Здійснюється це за допомогою молока і стамески. Установка електромагнітного замка на металеві двері здійснюється ще на етапі виготовлення самих дверей. Але якщо ж це відбувається в процесі її експлуатації, то для виготовлення ніші знімають частина обшивки.

У нішу встановлюють корпус замку, після чого закріплюють. Планка у відповідь дії встановлюється за таким же принципом.

Додаткове обладнання

Електромагнітний замок, установка основних елементів якого завершена, вимагає монтажу додаткового обладнання. Їм може бути контролер, кнопка входу або блок живлення. Дані елементи встановлюють всередині приміщення, а от зовні монтується зчитувач. Додаткові пристрої кріпляться до стіни, прилеглої до дверей, але не до її полотну.

Для самостійного кріплення цих елементів потрібно:

• зробити розмітку в обраному місці;
• зробити отвори під кріплення;
• зробити установку і фіксацію приладів.

підключення

Підключити електромагнітний замок, установка якого була проведена самостійно, також нескладно. Для цього потрібна схема, яка додається до комплекту замка, і мінімальні навички роботи з електрикою.

Головним елементом в роботі замку є контролер. До нього підключаються всі інші складові. Підключення повинно здійснюватися ізольованими проводами двожильного типу з перетином не менше 0,5 мм. Щоб дроту не псували інтер'єр, їх можна заховати в стіні або в спеціальному коробі.

Можливості управління замком

Все управління електромагнітним замком проводиться за допомогою контролера.

Той, в свою чергу, має наступні функції:

• передача сигналу відкриття замку;
• подачі живлення для фіксування замикаючого механізму;
• кодування ключів.

Вже перед початком використання замку необхідно налаштувати всі ключі. Це здійснюється наступним чином:

• При першому підключенні ключ, що йде в комплекті, підносять до контролера.
• Контролер повинен бути переведений в режим запису за допомогою джампера.
• Після цього інші ключі підносяться до зчитувача і програмуються.
• Контролер необхідно перевести в режим роботи.

Коли все ключі підготовлені, замок автоматично заблокується, а відкрити його можна одним з комплектів готових ключів.

Замок на хвіртку

Установка електромагнітного замка на хвіртку може бути здійснена самостійно. Для цього буде потрібно той же набір інструментів, що і для монтажу на двері. Послідовність дій така:

• У металевій рамі хвіртки просверливаются отвори, меншого діаметру, ніж саморізи.
• Кріплення замку здійснюється саморізами.
• Закріплюється відповідна планка на стулці хвіртки.
• Провід від пристрою, що зчитує пропускають по дальньому корпусу хвіртки, при цьому закріплюють пристрій на паркані або стулці хвіртки.
• Контролер встановлюється на зручній відстані і в місці, щоб зручно було в подальшому проводити з нього зчитування ключів.
• З внутрішньої сторони хвіртки встановлюється кнопка відкривання.

Після цих маніпуляцій необхідно підключити електромагнітний замок, установка якого була проведена на хвіртку огорожі.

Провід підключаються до зчитувального пристрою і клем. Протягом всієї проводки її необхідно укрити в спеціальний пластиковий лоток, який захистить від вологи та інших погодних умов. Після успішного програмування можна приступати до експлуатації.

Отже, ми з'ясували, як зробити установку електромагнітного замка своїми руками.
