Експлуатаційний вертлюг для бурової установки

На сьогоднішній день найкращим методом буріння свердловин є горизонтально направлене буріння. Даний метод дозволяє з максимально незначними руйнуваннями і з максимальною ефективністю проводити прокладку інженерних комунікацій.

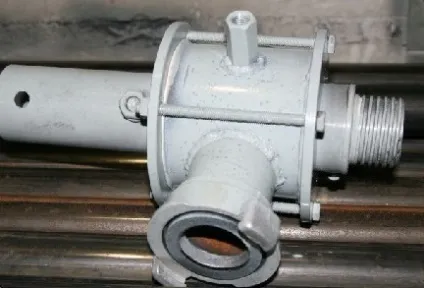

Бурової вертлюг для малогабаритної установки

Крім того, можливо більш щадне проробляє дорожніх «проколів» і буріння свердловин із заданими характеристиками (аж до сантиметра!). Одним з найважливіших вузлів даного методу можна назвати бурової вертлюг, розбиратися в принципах роботи якого необхідно всім, хто збирається бурити свердловину.

1 Загальні відомості та призначення

Експлуатаційний вертлюг (або пристрій будь-якого іншого виду), це найбільш важливий виконавчий орган бурової установки. Він призначений для приєднання талевої системи до основи бурильної колони. По суті, даний пристрій є сполучною ланкою, виконаним за шарнірному типу. Воно призначене для того, щоб утримувати на вазі всю бурову колону.

Це потрібно для того, щоб бурова колона могла вільно обертатися в свердловині при виконанні бурових робіт, а також для того, щоб в бурильні труби можна було під тиском подавати розчин для промивання, як при спокійному положенні бурильних труб, так і при їх обертанні.

Вертлюг для малогабаритної бурової установки під час роботи чіпляють до штропах елеватора, в інших, більш рідкісних випадках, до талевого гаку, а до їх обертається основи приєднують внутрішньосвердловинним пристрій. Крім функції перекачування бурового розчину, вертлюг має ще і спеціальний отвір для промивних рідин, а спеціальний міцний відведення вертлюга стикуються гнучким шлангом до стояка так званого напірного трубопроводу бурової установки.
до меню ↑

1.1 Види і відмінності

Всього існує три основних види вертлюгов. Кожен з видів призначений для певних умов, і, в залежності від необхідних умов, діляться вертлюги на наступні види:

• Бентонітовий (або ж промивний).

Бентонітовий бурової вертлюг

Призначення даного виду вертлюга - перекачування бурового розчину. Промивна рідина проходить під тиском у обертову колону труби бурильного апарату, а також проходить в забій свердловини через описуваний бентонітовий вертлюг.

Крім того, промивний бентонітовий вертлюг застосовують і для промивання піщаних пробок під час проведення ремонтних робіт на експлуатованої свердловині. Промивні бентонітові вертлюги розрізняються по зусиллям, які вони можуть передавати крізь свій корпус: 20 тонн, 30 тонн, 50 тонн і так далі.

Даний вид вертлюга застосовують уже на завершальній, стадії бурильних робіт. Силовий вертлюг обладнаний верхнім приводом і верхнім обертач, завдяки яким під час проведення бурильних робіт вертлюг бере на себе функції ротора.

Крім цього вертлюг має і кілька додаткових областей застосування: у вигляді гака і механічних ключів. Відмінності між силовими вертлюгами полягають в зусиллі, які вони виробляють через тіло (корпус) вертлюга, а також за типом стикувального елемента (як приклад - «вушко-вилка»).

Цей вертлюг утримується у висячому положенні і являє собою обертовий прилад для проведення бурових робіт, який сприяє паралельному обертанню колони всієї бурової труби і перекачуванні промивної рідини в момент проведення бурильних робіт.

Бурової вертлюг для великогабаритної установки ГНБ

Переважно застосовувати даний вид вертлюга при творі підземного ремонту. Схема експлуатаційного вертлюга досить проста: він представлений у вигляді з'єднання двох частин, одна з яких строго фіксований корпус, а друга частина являє собою обертовий ствол.

2 Пристрій і конструкція

Всі види описуваних пристроїв мають корпус, а також пустотіла шпиндель і порівняно невеликі підшипники. Сам корпус вертлюга виглядає як сталева обтічна виливок, що за допомогою шарніра приєднана до так званої «сережці».

Експлуатаційні і промивні види вертлюгов мають на своєму корпусі ще й відведення, на якому тримається промивний шланг. Обертається ствол експлуатаційного або промивного вертлюга з'єднаний з провідною трубою бурильної установки за допомогою різьблення.

Специфіка конструкції вертлюгов всіх типів полягає в тому, що у них відсутні функціонально незалежні центральні вузли. В цілому, конструкція вертлюга - це звичайний литий корпус, виготовлений зі сталі, з двома кишенями для стикування так званих «Штроп».

Внутрішня частина корпусу, його порожнину, розділяється по висоті горизонтальної перемичкою, що служить опорною поверхнею опори апаратного стовбура. Для посилення внутрішньої частини корпусу вертлюга присутні вертикальні ребра жорсткості.

2.1 Експлуатаційні особливості

По суті, вертлюг це просто міцний вузол, який спочатку був розрахований на гранично довгий термін експлуатації зі змінними, нестабільними, навантаженнями. Він здатний зберігати герметичність при гранично великому тиску, яке неодмінно виникає в циркуляційної системі при бурінні.

Вертлюг для установки ГНБ

Вертлюг обов'язково повинен бути здатний витримувати великі статичні перевантаження по осі, які виходять за рахунок роботи бурильної колони. Більш того, він повинен бути здатний витримувати і динамічні навантаження, які виникають від поздовжніх коливань працює при бурінні долота. а також при пульсації бурового розчину.

Важливо пам'ятати, що абразивного зносу крім усього іншого піддаються і внутрішні деталі вертлюга, за рахунок зіткнення з бурильних розчином.

Тому для успішного, ефективного та, що ще важливіше, результативного буріння необхідно відповідність характеристик вертлюга до експлуатаційних вимог. Простіше кажучи, вертлюг повинен відповідати наступним базовим і найважливіших характеристик:

1. Поперечний розмір жодним чином не повинен перешкоджати вільному пересуванню по бурильної вишці при проведенні підйомно-спускових операцій на працюючій бурильної колоні, а також при її подальшому нарощуванні (якщо таке застосовується);
2. Вузол з'єднання з фіксуючим талевого блоком повинен бути надійним і, що ще важливіше, зручним для відводу і подальшого винесення вертлюга з виробленої свердловини;
3. Технічне масло має завжди підводитися і потім розподіляться строго рівномірно, для забезпечення достатньою кількістю мастила і охолодження всіх внутрішніх і поверхневих деталей вертлюга при терті;
4. Заміна вузлів і деталей вертлюга, які завжди схильні до швидкого, але поступового зносу, повинна відбуватися зручно і порівняно швидко, що сприяє кращому виконанню промислових операцій.

Важливо розуміти, що вертлюг, як уже писалося вище, це один з найбільш найважливіших вузлів всієї бурильної установки, який відповідає за абсолютно всі етапи твори і облаштування свердловини.

Саме від довговічне і надійності в експлуатації вертлюга залежить не тільки успішність всієї проведеної роботи на бурильної установки, але і остаточне якість виконаної роботи. Тому правильно підібраний вертлюг - це запорука потрібного і успішного кінцевого результату всієї роботи на бурильної установки по виробництву та облаштування свердловини.

При неправильно підібраному пристрої, або при використанні неякісного пристрою, можливо не тільки погіршення і гальмування роботи, а й аварійні ситуації на будівельному майданчику.
