Екранування гітари - спосіб позбутися від фону

Привіт друзі! В одній зі статей нашого сайту була розмова про фон від гітари. Захотілося кілька заглибитися в цю тему і розглянути один з методів боротьби з гітарними шумами. Таким методом є екранування гітари. Навколо цієї теми давно точиться багато суперечок. Давайте і ми спробуємо розібрати в тому, як робити екранівку гітари.

Навіщо екранувати електрогітару

Напевно, багатьом гітаристам знайоме таке явище, як фон від гітари. Особливо яскраво це проявляється при грі на перевантаженні. Причини цього явища можуть бути різними: від гітарного обладнання (примочки, кабелі тощо) до проблем в самій електрогітарі. У цій статті я б хотів вам розповісти, як доопрацювати електрогітару. щоб позбутися від настирливого шуму. Такими недоліками страждають зазвичай інструменти з низького і середнього цінового діапазону. Матеріали в них застосовуються досить часто не зовсім якісні і нерідко присутні недоробки. Однією з таких недоробок є погана екранування гітари. У деяких інструментах вона взагалі відсутня, в інших може бути присутнім номінально. Відразу скажу, що процес екранування гітари досить трудомісткий. Якщо у вас мало вільного часу, але інструмент необхідно привести в порядок, то раджу звернутися до досвідченого гітарного майстра. Для інших же ми поетапно розберемо цей процес. Насправді все не так вже й складно. Просто потрібно акуратність, працьовитість і бажання робити щось своїми руками.

Які існують способи екранування гітари

Під екрануванням гітари розуміється покриття струмопровідних матеріалом всіх порожнин для електроніки та подальшого заземлення цього шару. Процес екранування найкраще розділити на два типи:

За допомогою фольги або самоклеющегося металевого скотча.
За допомогою графіту.

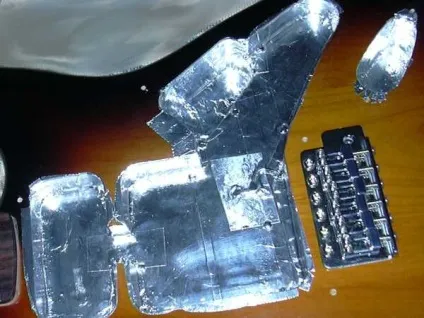

Фольга може бути використана харчова, від шоколадок, сигарет. Або в будівельних магазинах продається алюмінієвий скотч. Є ще варіант використовувати мідний скотч. Будь-яким з цих матеріалів потрібно обклеїти порожнини. Екранування гітари фольгою займає багато часу. Графіт продається найчастіше в автомобільних або радіомагазинах в балончиках у вигляді аерозолі. Він дозволяє швидко провести всю процедуру і покрити важкодоступні місця, де клеїти фольгу незручно. Головне закрити харчовою плівкою або чимось іншим ті місця гітари, які не потребують екранування, щоб не забруднити.

Який спосіб використовувати - кожен вибирає для себе сам.

Як правильно екранують гітари

Перш за все, потрібно підготувати саму гітару до процесу екранування:

спочатку знімаємо струни;
якщо на гітарі встановлена тремоло система Floyd Rose. то знімаємо всі її деталі;
далі знімаємо всі пластикові накладки;

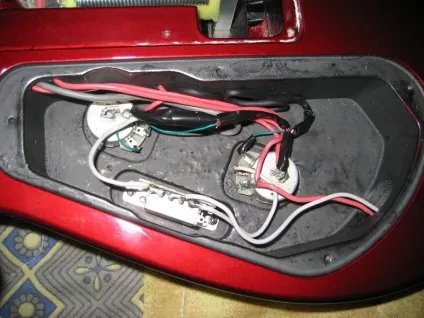

переходимо до електроніки. Перед демонтажем раджу сфотографувати розпаювання темброблока.

Знімаємо потенціометри, перемикач, звукознімачі, гніздо для «джека» і всі дроти.

Гітара підготовлена. Тепер потрібно алюмінієвий (або мідний) самоклеющийся скотч, невелика пластикова лопатка для розгладження матеріалу, а також гострий ніж або скальпель. Якщо з якоїсь причини ви не змогли знайти такий скотч, то можна взяти алюмінієву фольгу і клеїти її на тонкий двосторонній скотч.

Також необхідними речами є:

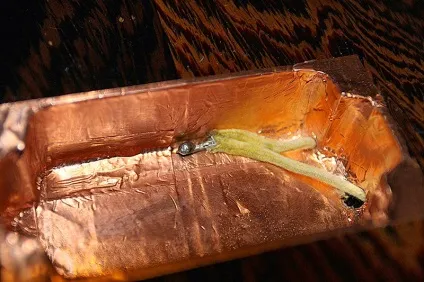

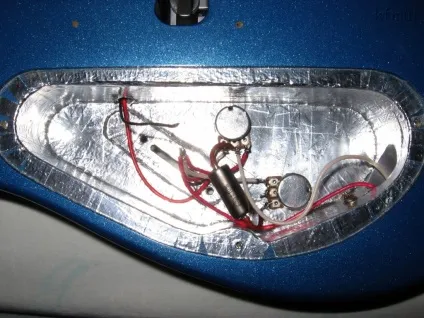

Насамперед необхідно дрібної наждачкою зачистити все порожнини, щоб вони були гладкими. В цьому випадку зручніше клеїти і розгладжувати скотч. Потрібно проклеїти всі порожнини гітари для електроніки. Не забуваємо про отвір для гнізда «джека». Клеїмо алюмінієвий скотч внахлест, розгладжуємо його пластикової лопаткою, щоб все було красиво і акуратно. При перекритті шарів електропровідність не повинна зникати. Робимо вихід фольги на деку гітари близько 5 мм. Після проклейки обов'язково перевірте тестером різні точки екрану на електропровідність. Якщо десь не буде сигналу, доведеться пропаять шви скотча.

Якщо у гітари є накладки (для зовнішньої (pickguard) і внутрішньої сторони), то обклеюємо їх з внутрішньої частини. По контуру зрізаємо все надлишки і робимо прорізи в настановних отворах.

Після того, як ми обклеїли потрібні деталі, необхідно створений екран правильно підключити до електроніки. Важливий момент: найкраще екранні ланцюги вести за схемою «зірка», щоб не було замкнутих контурів. Це означає, що всі дроти сходяться в одній точці. Тобто до всіх екранів, які пов'язані між собою фізично (це може бути гніздо для «джека» або порожнини звукознімачів для таких, наприклад, гітар, як Les Paul і т.д.) повинні бути припаяні дроти і їх потрібно протягнути в одну точку екрану і припаяти. Від темброблока також виходить екранний провід, який з'єднується з бриджем гітари. Його необхідно припаяти на точку, куди ми вже припаяли екранні дроти. Можна також вкрутити в зручному місці екрану в корпус гвинт з шайбою і закріпити екранні дроти на нього.

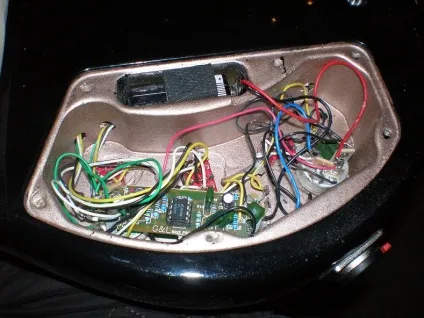

Якщо ви вирішили робити екранівку графітом, то їм необхідно покрити всі внутрішні порожнини. Але вам все одно знадобиться фольга або металізований скотч, тому що необхідно буде обклеїти кришку темброблока і pickguard. І також, як і в попередньому варіанті необхідно з'єднати всі екрани в одну точку. До графіту ви, природно, не зможете припаяти. У цьому випадку вже потрібно використовувати тільки кріплення гвинтом.
