Дулова фаска на дуловому зрізі.
Кордоном між внутрішньою і зовнішньою балістикою можна вважати дуловий зріз стовбура. Його перпендикулярність осі стовбурного каналу, рівність і чіткість виходу нарізів роблять дуже великий вплив на кучність. Найменша вм'ятина несиметрично пригальмує кулю, а значить, і відхилить її від лінії прицілювання. Якщо дуловий зріз буде косим, то в якийсь момент, коли одна сторона кулі ще стосується нарізів, а з іншого стиснене повітря вже виривається через зазор, несиметричність тиску на тильній стороні кулі викличе сильні і непередбачувані її коливання в польоті і, як наслідок, дуже низьку купчастість.
Щоб захистити дуловий зріз від пошкоджень, його зазвичай обробляють у вигляді так званої дульной фаски - поглибленого конуса, коли зовнішні краї стовбура виступають навколо дульного зрізу і захищають його від ударів.
Всі дефекти дульного зрізу особливо відчутні в пневматику, так як маса і інерція кулі, а також запас її стійкості дуже малі в порівнянні з вогнепальною зброєю. До того ж розміри мішеней в спортивній стрільбі дуже малі - діаметр 10 мішені № 8 для пневматичної гвинтівки - 0,5 мм, діаметр 9 - 6 мм.
На жаль, вітчизняна та недорога імпортна пневматика часто спочатку має недостатньо ретельно оброблену дульну фаску. Треба розуміти, що будь-які пружинно-поршневі гвинтівки за винятком спортивних моделей призначаються для розважальної стрільби, коли недолік купчастості маскується малими навичками стрілка. Але з огляду на майже повній відсутності в Україні спортивної пневматики багато хто купує таку зброю для тренувань у стрільбі і змагань, нехай навіть неофіційних начебто Кубка Волпі. Та й шкільні тири від бідності теж не можуть купувати імпортні спортивні гвинтівки або вітчизняні досить дорогі зразки типу ІЖ-32 (МР-532).
Тому багато власників дешевих гвинтівок прагнуть поліпшити свою зброю. При недостатній купчастості насамперед треба оглядати саме дуловий зріз, а вже потім перевіряти, чи не розбовталися чи частини гвинтівки і прицілу. Якщо дуловий зріз пошкоджений або погано оброблений на заводі, то єдине лікування - ремонт.
Для прикладу опишемо доопрацювання гвинтівки ІЖ-60. яка за своєю дульной енергії (менше 3 Дж) подібна до пневматичною зброєю. Даний екземпляр деякий час «працював» в тирі РОСТО, де з нього стріляли з упору школярі. Але навіть в руках хороших стрільців кучність була явно менше, ніж належить. При огляді виявилося, що на заводі дульна фаска взагалі не оброблена, дуловий зріз грубо розгорнутий на конус з кутом при вершині близько 45 градусів, перехід від конуса до каналу ствола не перпендикулярний осі каналу ствола, тобто попросту кривої.

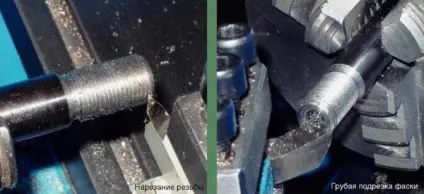

З стовбура був знятий намушник з кільцевої мушкою, отвінчени гвинти стійки, що з'єднує ствол із цівкою, після чого стовбур був вивінчен зі ствольної коробки. При огляді ствола і промірах конуса виявилося, що просто відрізати конус і обробити фаску можна - довжина різьблення для кріплення намушника тоді стане недостатньою. Тому було вирішено на ділянці стовбура відразу після звуження, що відділяє ствол від різьблення, нарізати різьбу М12х1. Для цього стовбур був затиснутий в патроні токарного верстата і обточити до діаметра 11,90 мм на довжині 18 мм, після чого верстат налаштували на нарізування різьблення з кроком 1 мм. Виліт різця з резцедержателя мінімальний, в даному випадку 10 мм.
Нарізування різьби велося при частоті обертання 100 об / хв, при подачі на прохід 0,075 мм і дуже рясному мастилі моторним маслом, так як ствольна сталь досить тверда і схильна до дроблення. Масло наносилось після кожного проходу. Останні два проходи з подачею 0,05 мм і чистової прохід без подачі в порівнянні з попереднім дали дзеркально гладку різьблення.
Потім ділянку з конусом був відрізаний. Наступна операція - формування фаски начорно. Швидкість обертання шпинделя 900 об / хв, верхній супорт був повернений на 15 градусів, потім трохи переточенним розточувальним різцем з твердосплавної напайкою робочі ходи різця від периферії до центру обробили дуловий зріз, після чого він набув вигляду конуса з кутом 15 градусів.

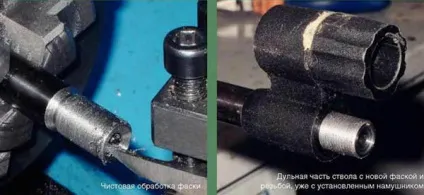

Остання і найважливіша операція - чистове обточування. Для неї використовується трохи переточенний відрізний різець. Доопрацювання його зводиться до заокругленню між передньою і задньою поверхнею, чому при погляді зверху різець виглядає не перевернутою трапецією, а має зліва скругление. Різець полірується настільки ретельно, наскільки можливо, краще до дзеркального блиску поверхонь близько робочої грані. Якість обробки ріжучої кромки позначиться на рівності фаски стовбура.
Обробка ведеться при тому ж положенні верхнього супорта при максимальній швидкості обертання шпинделя. Різець спочатку підводиться до каналу ствола, подається поздовжньої подачею, і обточування ведеться від центру до периферії, і крутити маховичок верхнього супорта потрібно якомога повільніше. Поздовжня подача на прохід 0,05-0,025 мм при рясному мастилі. Під час цієї стадії обробки сходить з різця стружка схожа на грудочку сталевий вати. Ця операція нудна і довга: три - десять проходів, після кожного з яких дульна фаска протирається від масла і грудочок стружки і оглядається під сильною лупою, після чого з казенника до дулу по каналу ствола проганяється шматочок паперової серветки або туалетного паперу, і зріз ще раз оглядається. Якщо на ньому застрягли волокна паперу, то на кромці є звернені всередину каналу стовбура задирки. Коли поверхня увігнутого конуса стає дзеркальною, паперовий пиж виходить без найменшого утруднення, а вихід нарізів стає чітким і симетричним, фаска зроблена.
Відстріл гвинтівки ІЖ-60 після доопрацювання підготовленими стрілками з м'якого упору показав зменшення розкиду в два рази, зникли незрозумілі помилками стрілка відриви.
