Довбальний верстат по дереву своїми руками відео, фото
При виконанні столярних робіт, довбальний верстат по дереву своїми руками дає можливість зробити паз, гніздо, вибрати канавку. Обертається робочий орган (свердло, фреза) здійснює поступальний рух і повертається у вихідне положення. Для отримання витягнутого паза заготовку переміщають перпендикулярно свердла, поєднуючи просвердлені отвори в єдину вибірку.

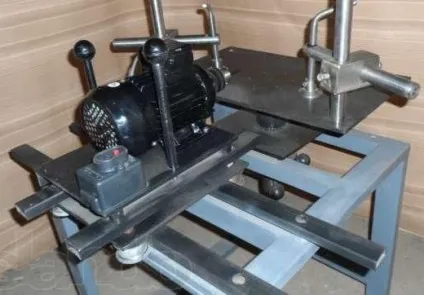

Саморобний довбальний верстат по дереву
типи обладнання
Вибирати свій тип верстата починають з планування обсягів необхідної продукції в середньостроковій перспективі. Виходячи з цього, визначають потрібну оснащення для роботи:
- Виробництво будівельних деталей, з'єднань дерев'яних елементів на меблевих підприємствах передбачає використання промислових верстатів великої продуктивності.
- Для разових потреб можна отримати результат за допомогою дрилі і стамески. В цьому випадку доведеться затратити більше часу на вибірку деревини і підгонку входить шипа, але не буде простоювати саморобний долбежнік без роботи.
- У приватній майстерні, де потреба в цьому виді обробки періодично виникає, краще поставити саморобний довбальний верстат, що дає можливість швидко зробити кілька деталей з дерева.
Устаткування промислового виробництва для невеликих столярок часто має вертикальний хід робочого органу по відношенню до столу. У довбального верстата по дереву своїми руками застосовують більш зручне для ручних операцій горизонтальне розташування свердла. Винятки становлять установки, перероблені на базі преса, сверлильного або фрезерного верстата.
особливості пристрою
Спочатку необхідно не тільки уявити, яка буде конструкція у долбежнік по дереву, але і розробити креслення з вивіреними розмірами. Скомпонувати потрібно такі основні частини:
- зварна стійка рама з швелера і куточка (50 × 50 мм, 30 × 30 мм) заввишки 0,9 - 1 м;
- електродвигун потужністю 0,75 - 2 кВт, 220/380 В;
- вал зі шківом пасової передачі крутного моменту від двигуна на одному кінці, патроном під максимально необхідний розмір довбального інструменту (до Ø 16 мм) - з іншого кінця;
- стільниця з металу або ДСП з обмежувачем подачі на свердло, плавно настроюється по висоті (може мати систему важеля подачу, як по горизонталі, так і по вертикалі для складних проточек);
- притиски (струбцини);
- пульт вкл / викл.
Габарити робочої зони визначають з планованих розмірів оброблюваних деталей. Не варто робити занадто великий стіл «на майбутнє».
Оснащувати додатковими опціями саморобний долбежнік можна, виходячи з власного досвіду і потреб - поєднувати на одному столі функції ручного фрезера, строгального і пильного верстатів. В такому комбінованому випадку незадіяні ріжучі головки і не беруть участі в процесі обробки дерева пристосування знімаються, залишаються тільки технологічні отвори в плиті столу.
При установці робочим органом ручного фрезера потрібно приділяти особливу увагу центрівці осі двигун-фреза по горизонталі.
Якщо в якості плити столу верстата використовується фанера (товщина не менше 10 мм), то упор корпусу фрезера повинен бути виконаний на дерев'яні бруски, а притискати зверху металевий стрижень.

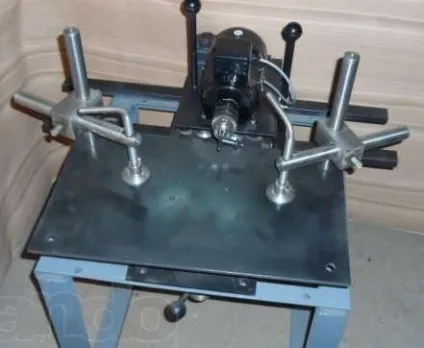

рухливі платформи
Плита з оброблюваної деталлю може бути в рухомому варіанті виконання. У саморобних довбальних верстатах по дереву використовують 2 види такого рішення:
- каретка на напрямних з куточка 30 × 30 мм;
- важільна подача виконавчого ріжучої головки або листа з заготівлею (поздовжній і поперечний рушійні важелі).
Рухливість різця дозволить візуально контролювати заглиблення свердла. Рух плити важелем дає можливість точніше розраховувати зусилля, дотримуватися розмір і чистоту довбальної обробки.
інструмент

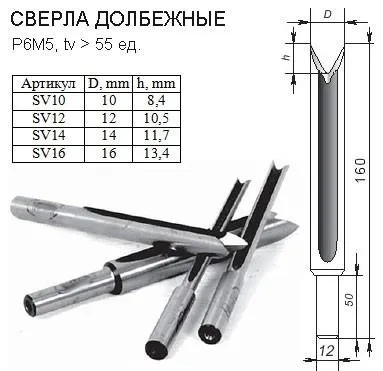

На долбежнік по дереву, зроблений за кресленнями своїми руками, багато хто воліє ставити звичайне свердло. Їм звичніше працювати. Почати працювати спеціальним інструментом без навичок відразу виходить не у всіх (з листування на форумах). Однак, вже витратили професійні довбальні свердла і фрези, вважають за краще тільки їх через якість отриманих пазів, проточек.
Такий інструмент придатний для обробки м'яких і твердих порід деревини, може точно вирізати стандартне гніздо в готовому виробі (двері, меблі заводського виробництва).
