Доопрацювання магнітоли lada xray (Випаюємо лінійні виходи і remout)
Штатна магнітола Lada XRAY (яка перекочувала від Renault) не має лінійних виходів. Це означає, що домогтися якісного звучання музики при використанні підсилювача і сабвуфера не вийде. Вихід є - випаять лінійні виходи своїми руками.

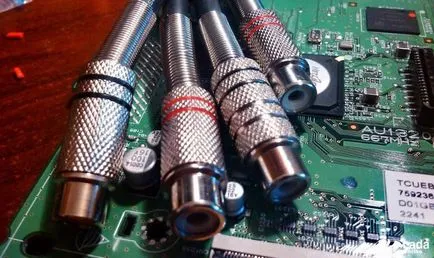

Буде потрібно. роз'єми RCA (4 шт), конденсатори ємністю 10мФ 16 Вольт (4 шт), паяльник, термопістолет.
Завдання. знайти на платі лінійні виходи і припаяти до них роз'єми RCA, використовуючи конденсатори.

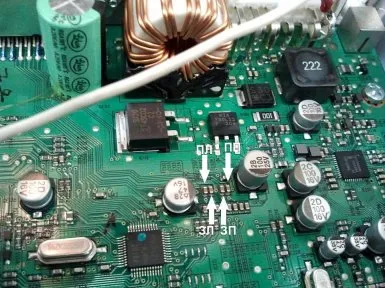

Знімаємо магнітолу і розбираємо її. Розташування лінійних виходів на фото:
- на магнітоли з кнопками.

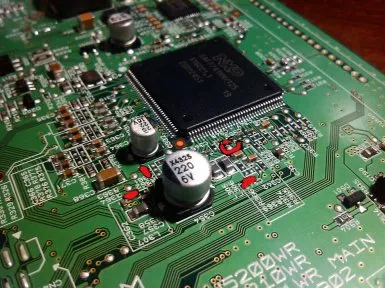

- на магнітоли Media Nav Evolution (визначити Front і Rear можна «методом тику»: баланс вліво, звук назад і шукаємо, і так далі з кожним варіантом).

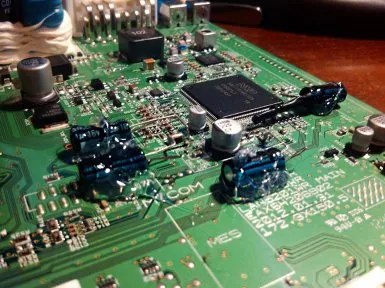

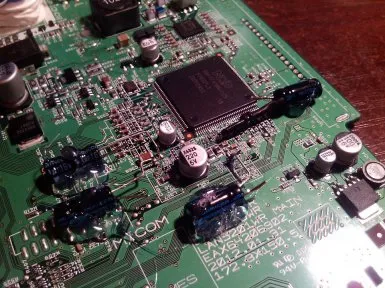

Припаюємо спочатку конденсатори, укладаємо їх боком і фіксуємо краплею термоклею.
Далі припаюємо тюльпани (роз'єми RCA). Екрани від звукових проводів були скручені попарно, потім до них підпоюємо тонкі дроти (0,5 мм 2) і в термоусадку. Підпоюємо на найближчий п'ятачок землі на платі. Далі процес подпайкі сигнальних проводів до висновків конденсаторів.
Якщо після такого доопрацювання на заведеному двигуні в колонках з'являється тріск, значить на лінійних виходах занадто низька напруга. У цьому випадку необхідно використовувати підсилювач лінійного виходу.
Також можна випаять лінію Remout (потрібна для автоматичного включення підсилювачів після включення магнітоли), схема для реалізації:
Керуючий сигнал з плати на Remout визначався мультиметром (3 або 4 контакт мікросхеми, яка прикручена до корпусу через герметик, там + з'являється після завантаження системи).

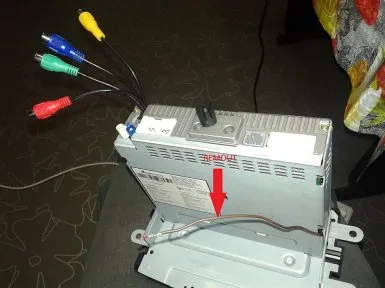

Перед зворотного складанням під основу мікросхеми УМЗЧ не забуваємо намазати свіжу термопасту. Провід виводимо з корпусу магнітоли і фіксуємо пластиковим хомутом.
