Домашній підсилювач звуку своїми руками
Доброго часу доби всім тим, хто любить саморобки. тим більше такі саморобки, які на перший погляд можуть виявитися не легкими. У цій статті я розповім як без будь-яких ускладнень і фінансових витрат зробити свій саморобний підсилювач звуку.
Багато починаючі в радіо справі знають, що підсилювач звуку, будь він що в музичному центрі або магнітоли складається з головного елемента, такого як мікросхема.
Інтегральні мікросхеми підсилювачів широко поширені в побутовій техніці, наприклад в телевізорах і комп'ютерних колонок. Але справа в тому, що підсилювач в таких випадках слабкий, а коштувати він буде дорожче, так як вже зібрано.
Для того, щоб зібрати підсилювач звуку, харчується він до речі від 12 до блоку живлення, потрібно:

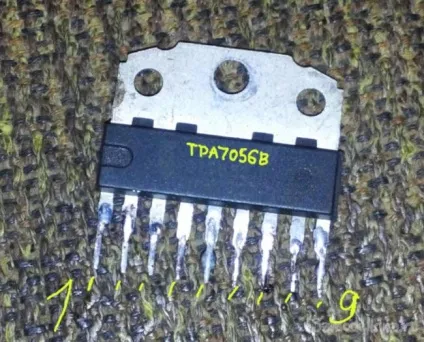

• Мікросхема підсилювача, придбав її в радіомагазині за 56 рублів
• Конденсатори, один на 2200 мкф, інший на 100 МКФ
• Склотекстоліт, для нашої мікросхеми вистачить маленького шматочка
• Короб для корпусу.
• Штекер під підключення тюльпана
• Штекер для входу звуку, від зламаних навушників або від комп'ютерних колонок, не має значення звідки
• Вмикач
• П'ять проводів

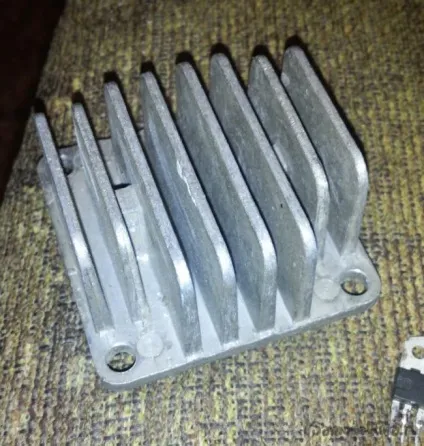

• Радіатор охолодження
• Чотири шурупа
• Термоклей
• Канцелярський ніж
• Паяльник, для зручності ват на 20-40
• Каніфоль
• Термопаста
• Лак, розчинник, перекис водню, лимонна кислота, сіль.
Всі компоненти готові і стоять вони в сумі не більше 150 рублів, тим що мікросхему можна витягти з телевізора, який ще більш менш поширений на ринку, в телевізорі старого зразка такого підсилювача не буде.
Озброїмося для початку склотекстоліти, перекисом водню, лимонною кислотою і сіллю. Весь цей розчин необхідно замішати в чаші з висотою стінок 10 - 20 мм, заважаємо в пропорції 50 мл перекису на 15 грам лимонної кислоти, туди ж додаємо дрібку солі, вистачить 5 грам.

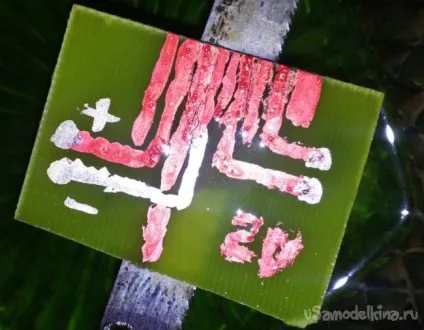

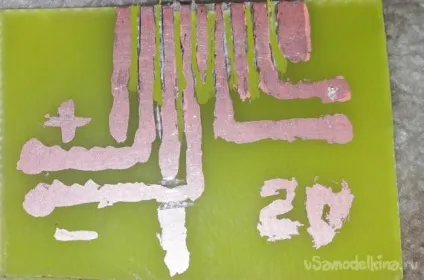

Наступним кроком буде вимальовування лаком для нігтів майбутніх доріжок плати. Робимо це акуратно, надлишки витираємо розчинником. Для нашої мікросхеми необхідно таке розташування доріжок.
Чекаємо хвилин 5 і опускаємо плату в розчин, в середньому плата повинна протравами за 30-40 хвилин. Після того, як час минув необхідно видалити лак.
Коли лак витерли (можна будь-яким розчинником) потрібно перевірити на світлі, чи немає зміщення і помилок, таких як налипання однієї ніжки на іншу, при помилці це можна виправити канцелярським ножем.

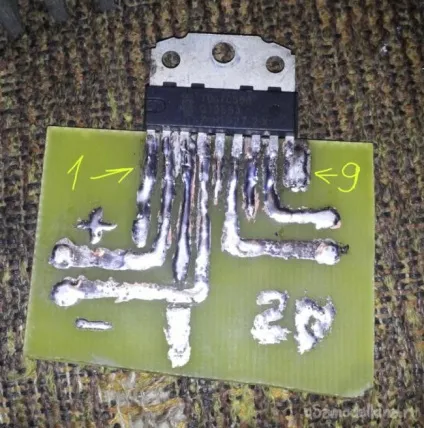

Тепер плату треба покрити шаром олова, спочатку промазуємо доріжки каніфоллю, потім паяльником лудимо все доріжки. Потім приставляє мікросхему і припаюємо її строго до ніжок. Перегрівати мікросхему можна, може виявитися не робочою.

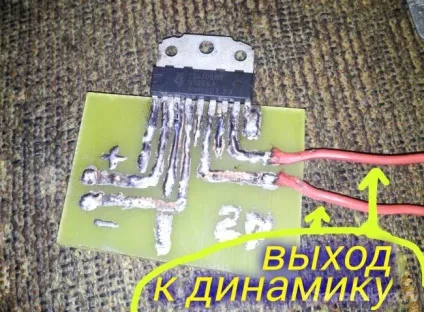

Далі можна припаювати дроти, спочатку припаяти вихід звуку, візьмемо два дроти і спаяні з нашим штекером під підключення тюльпана. Вихід звуку у нас один.

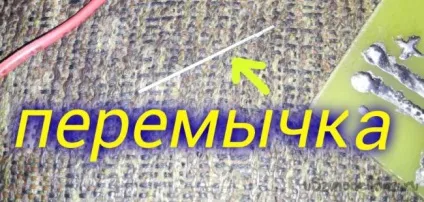

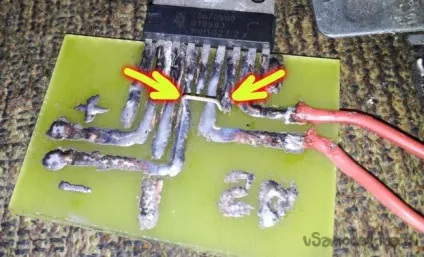

Після виходу звуку припаюємо перемичку між 4 ніжкою і 7, це мінус.

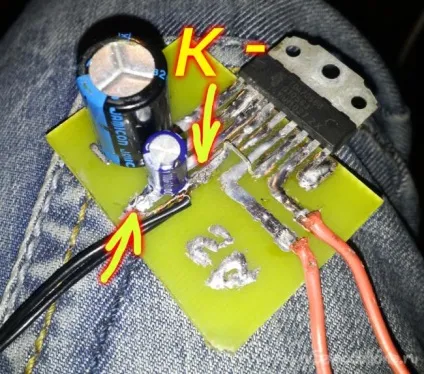

Потім до третьої доріжці паяем конденсатор на 100 МКФ.

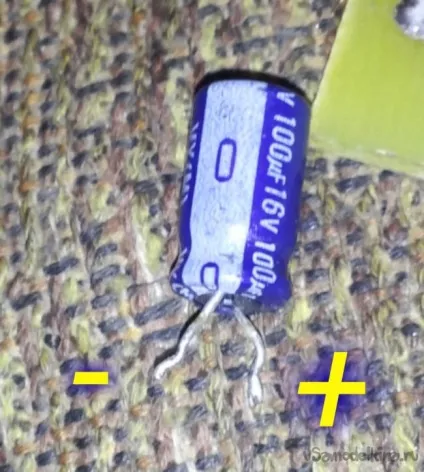

Плюс його паяем до доріжці а мінус вже до іншої сторони доріжки, як на фото.

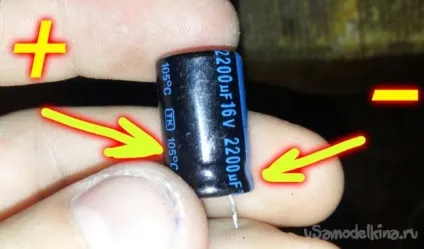

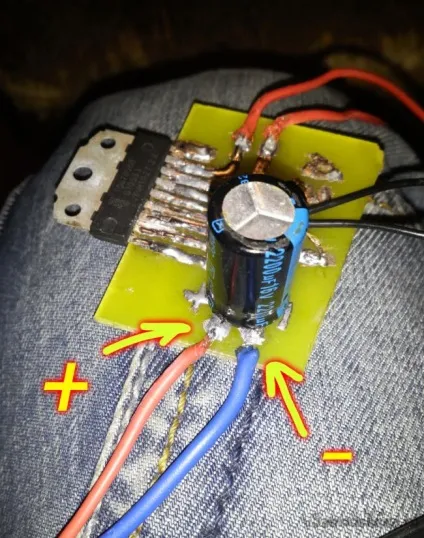

Для харчування потрібен фільтр, їм буде конденсатор на 2200 МКФ. Припаюємо його до плюса і мінуса харчування.
До доріжках харчування паяем два дроти.

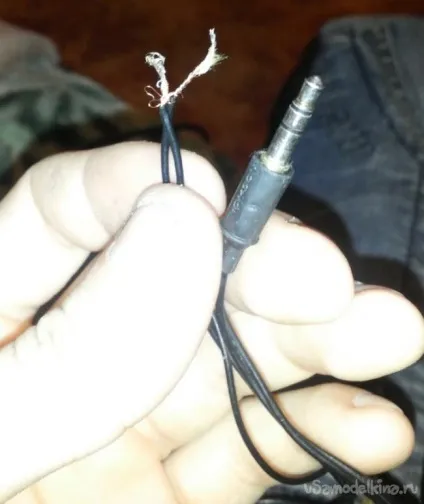

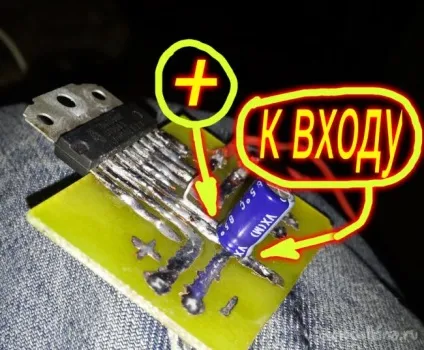

Наступний крок, пайка штекера входу звуку.

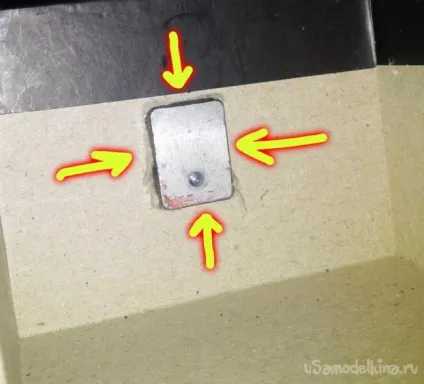

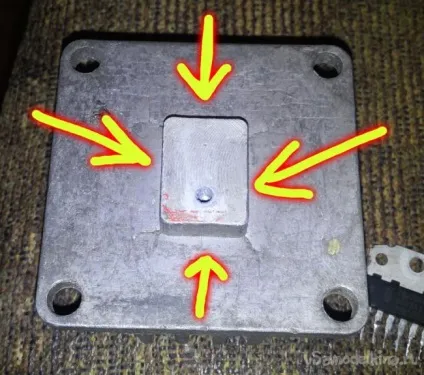

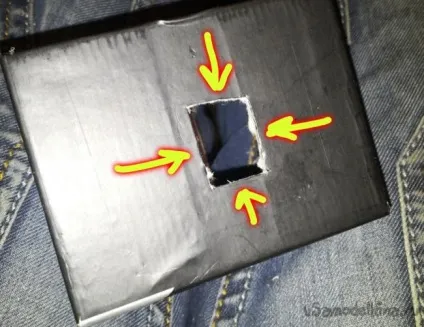

На цьому підсилювач повністю готовий, перед установкою в корпус краще його перевірити, заздалегідь закріпивши на радіаторі. Після перевірки можна встановлювати все в корпус. Для початку проріджені отвори для установки радіатора за допомогою канцелярського ножа.

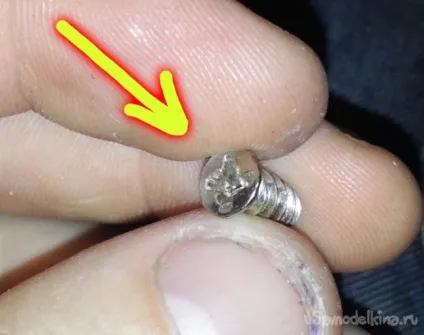

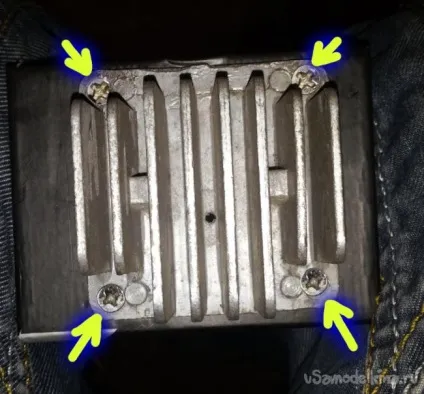

На фото видно, що все підійшло добре. Потім потрібно закріпити радіатор чотирма шурупами.

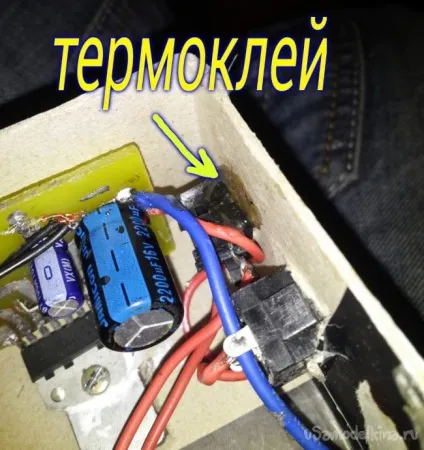

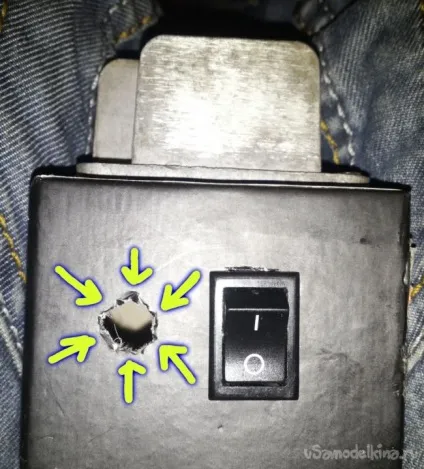

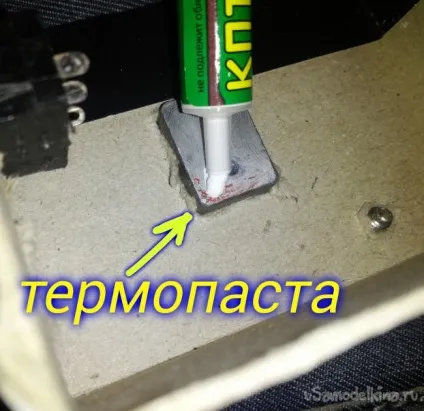

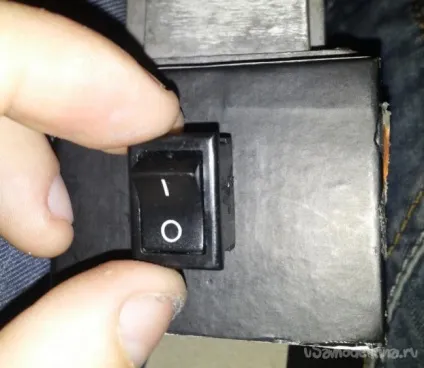

Коли радіатор міцно сидить можна проробляти отвори під підключення до динаміка через тюльпан і вмикач для харчування. Все клеїмо на термоклей. Потім можна встановлювати підсилювач на радіатор через термопасту.

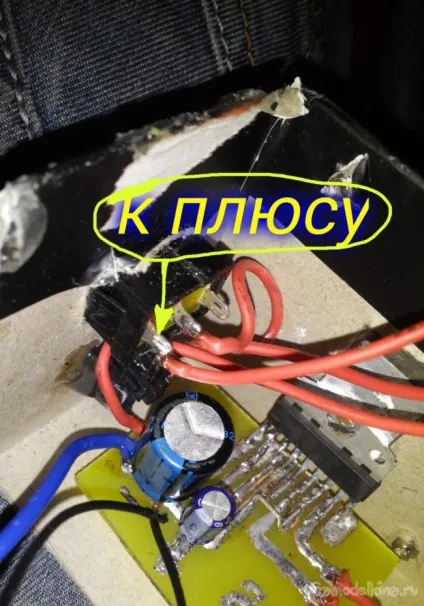

В розрив плюса харчування паяем вмикач.

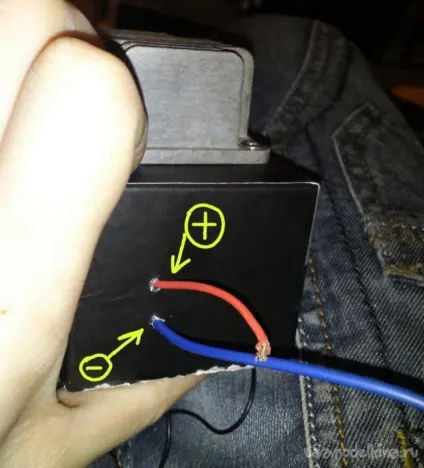

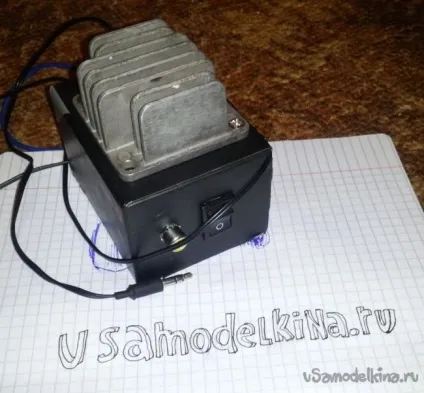

На цьому підсилювач готовий, залишилося приклеїти бічну сторону і вивести дроти назовні для харчування.

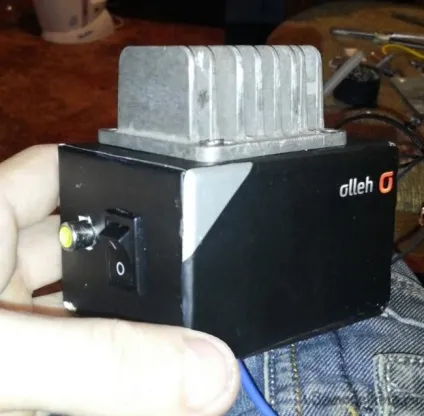

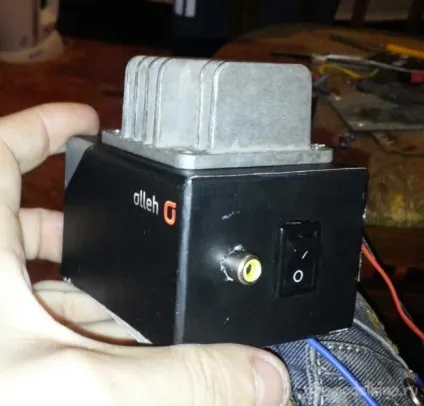

На цьому підсилювач повністю готовий до роботи. Його потужність 10 ват на 8 Ом-ву навантаження при 12 вольтах харчування і 2 амперах, що досить для будинку.
Всім вдалих саморобок.
