Для чого потрібно узо
- Що таке (УЗО)?
- Як і де застосовувати (УЗО)?
Пристрій захисного відключення (УЗО) - це пристрій, який при досягненні порогу різниці струмів (вхідних і вихідних) виставленого на УЗО в процесі експлуатації має викликати механічне розмикання контактних груп.
застосування ПЗВ
УЗО в основному призначені для:
- Уникнення удару електричним струмом людини при зіткненні його з токонесущей провідниками, які опинилися під напругою в разі дефекту ізоляції, а також при зіткненні до оголених токонесущим частинам електричного приладу.
- Недопусканіе виникнення пожеж при виникненні струмів витоку на корпусі електричних приладів або на заземлену поверхню.
УЗО - усунення ураження електричним струмом.
При використанні всіляких побутових приладів, існує ймовірність отримати миттєве враження електричним струмом, перш за все через те, що всі перераховані прилади мають корпус відрядний з металу, який є провідником, а також складну схему електроживлення.
У слідстві різноманітних впливів (кліматичних, механічних, і ін.), А також якщо термін служби даних приладів досить великий, то ізоляція електропроводки цих побутових приладів може бути дефектною і не придатною для використання.
При порушенні цілісності ізоляції електричного дроту, існує ймовірність зіткнення цього проводу про металевий корпус цього приладу. У цьому випадки на корпусі може виникнути падіння напруги, рівне падінню напруги електричної мережі, при відсутності заземлення корпусу приладу.
Нижче розглянуті приклади застосування УЗО в різних схемах включення.
Приклад 1. Схема без застосування УЗО.

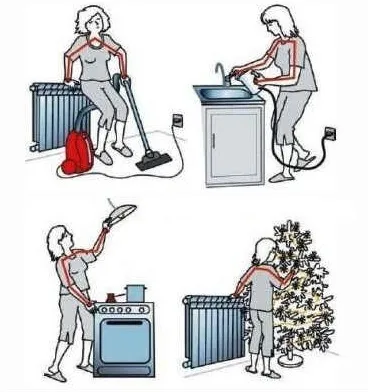

Якщо одночасно торкнутися електричного приладу з оголеною частиною пошкодженою ізоляцією електропроводки, і предмет, який має заземлення (умивальник, батарея, газова або електрична плита), то Вас миттєво вразить електричним струмом.
Наслідки удару практично не передбачувані. В одному випадку можна відбутися просто переляком, в іншому зупинка серця. Все буде залежати від шляху проходження струму через тіло людини.
Приклад 2. Застосування ПЗВ в схемі із заземленням.
Коли електричний фазовий провід стикається з металевим корпусом приладу, виникає струм витоку, після чого спрацює УЗО і розмикає ланцюг пошкодженої ділянки.
Приклад 3. Застосування ПЗВ в схемі заземлення.
Застосування ПЗВ в схемі заземлення може зменшити ризик несприятливих і небезпечних наслідків від удару електричним струмів. Тому як час проходження струму через тіло людини буде незначним.
Проходження струму через тіло викличе витік струму з електричного кола, що спричинить за собою спрацьовування УЗО, який потягне за собою роз'єднання ланцюга. Час коли людина буде знаходиться під дією електричного струму буде однаковим з часом спрацьовування УЗО.
УЗО - захист від пожежі.
При неякісному, а також неправильному монтажі проводки електричних мереж, або, використання електричних проводів з порушеннями ізоляції може виникнути пожежа. В даному випадки УЗО застосовують для усунення виникнення пожежі викликаного витоком струму.
Для цих цілей застосовують пристрій захисного відключення (УЗО) з граничним значення струму, при перевищенні якого УЗО спрацює. Граничне значення струму колебліца від 300 до 500 (мА).
При струмі витоку, який становить 500 (мА), теплова потужність, що виділяється цей момент в електричному ланцюзі досягне значення 100 (Вт). А цієї потужності в основному досить для загоряння таких матеріалів як дерево або пластмаса.
Слід не забувати про те, що УЗО призначене для поліпшення безпеки при використанні електричних приладів, але воно не може зовсім уберегти від удару електричним струмом або виникнення пожежі. УЗО може не зреагувати на утворилися критичні ситуації, якщо вони протікають без витоку струму в захищається ланцюга.
