діафрагма фотоапарата

Діафрагма фотоапарата (апертура) - конструктивний елемент об'єктива фотокамери, який дозволяє змінювати кількість проходить через об'єктив (експозицію), а також встановлювати необхідні ГРИП (рис. 1).

Рис 1. - Діафрагма фотоапарата

Діафрагма фотоапарата впливає на такі параметри:

• яскравість фотографії. Чим більше діафрагма, тим менше освітленість матриці, плівки;

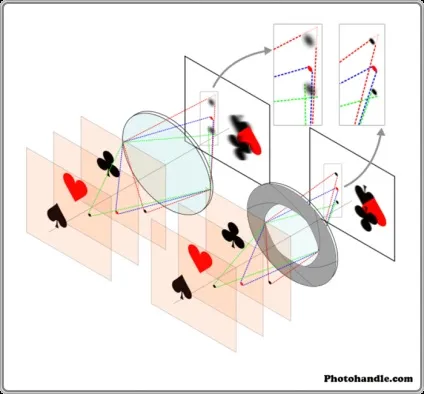

• глибина різкості (ГРИП). Чим більше відносний отвір, тим менша глибина різкості і як наслідок, більший ефект боці;
• якість зображення. Повністю відкрита діафрагма фотоапарата пропускає через об'єктив крайові промені, які можуть проявитися в аберації. У той же час, занадто маленька діафрагма фотоапарата також небажана через дифракції світла на її краях. Обидва дефекту впливають на зниження контрастності зображення (рис. 2). У зв'язку з цим, треба підбирати оптимальне значення - середина діапазону можливих діафрагменних чисел об'єктива.

Мал. 2 - Вплив діафрагми на контрастність зображення

Відносний отвір об'єктива

Для кількісної характеристики параметра діафрагми використовують поняття «відносний отвір об'єктиву» - співвідношення діаметра вхідної зіниці (D) до заднього фокусної відстані (f ') (рис. 3).

Звідки можна виразити значення k - діафрагма:

;

де D - діаметр вхідної зіниці - діафрагма фотоапарата в міліметрах;

f '- відстань від головної задньої площини H' до задньої фокусної площини в міліметрах.

Мал. 3 - Відносний отвір об'єктива

діафрагма

Діафрагма - обернено пропорційна величина відносного отвору, яка визначає ступінь зменшення діафрагми фотоапарата; відображається в шкалі f-ступенів.

Кожне наступне значення за шкалою змінює відносний отвір в корінь з двох разів (в один крок), зменшуючи при цьому освітленість світлочутливого елемента рівно в 2 рази. У деяких камер буває більш широкий діапазон значень, допускаються значення в половину або третину кроку (рис. 4).

Чим БІЛЬШЕ значення діафрагмового числа, тим МЕНШЕ діафрагма фотоапарата. Значенням f32 відповідає найменше відносне отвір, світла проходить найменше (рис. 5).

Мал. 4 - Шкала f-значень

Мал. 5 - Діафрагма фотоапарата. діафрагма

Діафрагма фотоапарата. Налаштування

Діафрагма фотоапарата в процесі зйомки може підбиратися автоматично, в залежності від режиму зйомки або задаватися вручну.

Вручну діафрагма задається в режимах пріоритету діафрагми (Av) або при повністю ручному налаштуванні (M). Така установка дозволяє регулювати глибину різкості (мабуть, найважливіший фактор) і контролювати «малюнок об'єктива» - боке (крапки, що світяться, які не були в глибину різкості (рис. 7)), віньєтування, деякі дисторсии, закручування і т.д. що може бути використано в мистецьких цілях.

Нескладно здогадатися, що малюнок об'єктива дуже сильно залежить від вибору самого об'єктива, його конструкції, оптичної схеми, матеріалів, кількості пелюсток діафрагми і значення відносного отвору. Саме це і змушує безліч фотографів експериментувати з радянськими об'єктивами, купувати більш дорогі, з більшою світлосилою об'єктиви.

Для зміни значення відносного отвору кожного окремого фотоапарата варто ознайомитися з інструкцією користувача, так як різні виробники по-різному проектують настройку значення діафрагми.

Діафрагма фотоапарата. будова

Сучасна ірисова діафрагма фотоапарата складається з таких пристроїв:

• власне ірисова діафрагма фотоапарата;
• пристрій стрибає діафрагми;
• репетир діафрагми.

Діафрагму фотоапарата (рис. 6) складається з декількох (найчастіше 6-9) поворотних пелюсток 1, які приводяться в рух спеціальним кільцем 2 на оправі об'єктива або електроприводом 3, керованим фотокамерою. При відкритій діафрагмі пелюстки формують круглий отвір, а при частковому закритті - багатокутник 4. На форму багатокутника впливає кількість пелюсток діафрагми: чим їх більше, тим він більш округлений, що в свою чергу впливає на вигляд боке (рис. 7).

Мал. 6 - Діафрагма фотоапарата. Конструкція.

Мал. 7 - Боке об'єктиву Canon EF 70-200 f / 2.8

Стрибає діафрагма - система управління діафрагмою в сучасних дзеркальних фотокамерах, яка стрибкоподібно закриває її до заданого диафрагменного числа при натисканні на спуск. Таким чином, до зйомки зображення проектується при максимальному відносному отворі, що дозволяє максимально зручно провести кадрування і точне фокусування.

Репетір діафрагми - механізм фотоапарата (кнопка або важіль), який дозволяє примусово закрити діафрагму перед натисканням на спуск до заданого значення. Використовується для перевірки налаштованої глибини різкості до зйомки. Знаходиться з лівого або правого боку біля об'єктива (рис. 8).

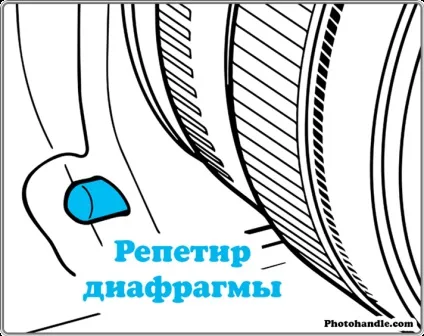

Мал. 8 - Репетір діафрагми

Практичне застосування діафрагми фотоапарата

• діафрагма фотоапарата, як і витримка. є одним з параметрів настроювання експозиції зображення. Впливає на глибину різкості, якість зображення;
• чим більше значення діафрагмового числа, тим менша діафрагма фотоапарата в діаметрі (вхідний зіницю);
• для досягнення більшого боке необхідно відкрити діафрагму ширше (f1.4 - f2.8);
• оптимальним значенням для портретів є максимально відкрита діафрагма (f1.4 - f2.8) фотоапарата для сильного розмивання фону, красивого боке. Для пейзажної зйомки оптимально f11 - f16. Для студійної f8 - f9;
• перевірка заданого значення діафрагми в видошукачі здійснюється спеціальною кнопкою / важелем - репетиром діафрагми, який знаходиться біля об'єктива фотоапарата.
