Дерев'яний дах - це конструкція різних видів крокв. Технологія будівництва нескладна, що робить такі дахи найпопулярнішими в сучасному приватному будівництві. У даній статті ми докладно розберемося, що являє собою пристрій дерев'яного даху будинку. Розглянемо, які особливості має кроквяна система, і які дерев'яні покрівельні матеріали сьогодні існують.

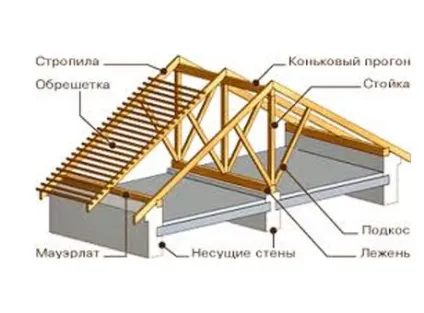

Основні елементи кроквяної системи дерев'яного даху

Кроквяна система - індивідуальна конструкція. Все залежить від форми даху і її розмірів. До обов'язкових елементів дерев'яної системи відносять:

Мауерлат - являє собою фундамент всієї покрівельної системи, рівномірно розподіляє навантаження від даху на стіни будинку.

Кроквяні ноги - визначають зовнішній вигляд всього даху, кут нахилу скатів, забезпечують жорсткість конструкції.

Прогін - елемент який з'єднує кроквяні «ноги». Бувають коньковие прогони - розташовані у верхній частині, бічні - в бічній частині.

Затягування - з'єднувальний елемент крокв, який дозволить їм роз'їжджатися.

Стійки і покрівельні підкоси. Необхідні для додання основним крокв стійкості.

Лежень - розташований паралельно коника, в нього впираються стійки і покрівельні підкоси.

Решетування - брус або дошка, набита строго перпендикулярно кроквяних ніг. Саме лати несе навантаження від покрівельного покриття.

Покрівельний коник - місце, де з'єднуються два ската. У місці коника обов'язково набивається суцільна обрешетка.

Кобили - зустрічаються не на всіх дахах, є звис.

Звиси даху - захищають стіни будинку від попадання на них вологи.

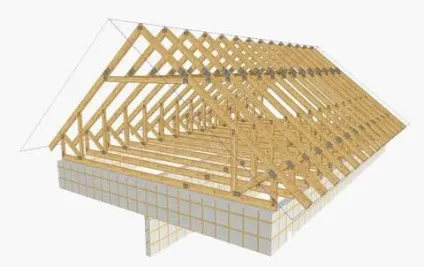

Окремо необхідно зазначити кроквяну ферму, в даний вузол входять розтяжки, стійки, розкоси. Дана конструкція дерев'яного даху перерозподіляє навантаження, в результаті чого на стіни зайвого тиску не чиниться. Відстань між декількома фермами може бути різним, визначається розрахунками.

Види дерев'яних покрівельних конструкцій

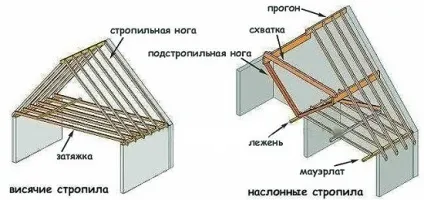

Дерев'яний дах будинку може бути реалізована в трьох варіантах:

З похилими кроквами.

З висячими кроквами.

З дерев'яними фермами.

Похилі крокви з торцевої частини впираються в мауерлат, з іншого боку в стіну будинку або стійку. Крокви розташовуються на відстані від 0,6 до 2 м один від одного. На значення кроку впливає сорт деревини та передбачувані навантаження. Для спорудження крокв даного типу використовують брус з перетином не менше 0,2 * 0,2 або дошку товщиною більше 5 см. Відстань між стійками не повинно бути менше 2 м.

Для збільшення жорсткості всієї конструкції стійки додатково пов'язують дошками шириною 0,2м. Для більшої стійкості до вітрових навантажень наслонних кроквяну систему фіксують дротом, яка кріпиться до дерев'яних елементів за допомогою анкерів. Дана кроквяна конструкція на сьогодні є найпопулярнішою і підходить домівках будь-яких форм.

Важливо: для установки наслонних кроквяної системи буде потрібно одна несуча стіна посередині споруди. Ширина будинку не може бути менше 7 м.

Якщо конструкція вдома не передбачає наявність поперечної несучої стіни, то рекомендується будівництво дерев'яного даху з висячих крокв. Головна особливість даних крокв - це відсутність верхньої опори як у наслонних крокв. Допустима ширина будинку ні менше 8 м. Найчастіше така система застосовується для невеликих господарських будівель. У нижній частині крокви спираються на зовнішню верхню частину стіни, в результаті чого на неї чиниться значний тиск. Для надання більшої жорсткості крокви стягуються. Всі частини конструкції з'єднуються болтами, будівельними цвяхами або металевими скобами.

Важливо: якщо горищне приміщення в подальшому буде використовуватися, як житлове кроквяні стяжки рекомендується розташовувати якомога вище.

Дерев'яні ферми сьогодні рідко використовуються в приватному будівництві. Такі конструкції підійдуть будівлям з великими прольотами - до 20 м. Сама система складна в реалізації. Складається з декількох вузлів, які утворюють балки з перерізом до 150 мм.

Вибір покрівельного матеріалу

Для покриття дерев'яного даху рекомендується використовувати:

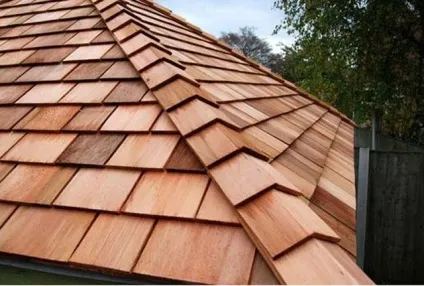

Гонт. Дерев'яний покрівельний матеріал, що складається з невеликих пластин, стикуються між собою шипами і пазами. Гонт виготовляється з особливо міцних пір дерева.

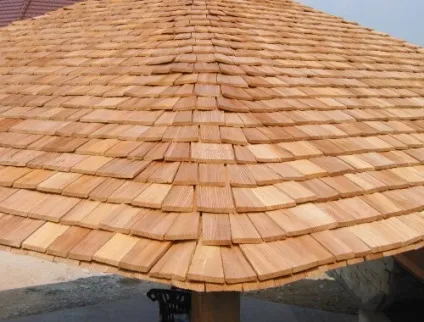

Шіндель - це невеликі пластини колотої форми. Зовні нагадують черепицю тільки неоднакової форми.

Леміш - це різновид шінделя. Його форма складніше - верхня частина виконана в лопаткової формі, нижня - ажурна.

Тес - являє собою обрізну дошку з хвойних порід дерева.

Важливо: важлива відмінність дерев'яної покрівлі від будь-якої іншої - це висока ремонтопридатність. Провести роботи по заміні елемента покрівлі можна швидко і самостійно.

Пристрій дерев'яної покрівлі своїми руками

Перш ніж приступити до зведення дерев'яного даху необхідно обробити весь брус, дошки спеціальними антисептиками і антипіренами для захисту від грибка, гнилі і вогню.

Починається робота з укладання мауерлата. Для його монтажу рекомендується використовувати брус шириною 15 см і товщиною від 5 до 10 см. Установка може бути проведена двома способами:

Прокласти в цегляну стіну будинку дріт Катанова типу, потім за допомогою її закріпити мауерлат на стіні будинку. Для цього необхідно буде протягнути дріт крізь раніше зроблені в брусі кріпильні отвори і міцно закріпити.

Встановити в стіну вертикально сталеві прути з перетином не менше 1,5 см або монтувати на стіну бетонну балку, на якій вже є вертикальні сталеві шпильки. Допустимий крок між прутами не більше 12 см. На дані шпильки надаватися брус, через кріпильні отвори. Отримані отвори кріпляться гайками.

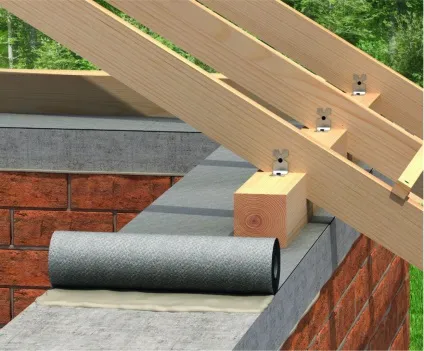

Важливо: неприпустимо щоб брус стикався з цегляними або бетонними поверхнями! Щоб захистити дерево від даних матеріалів необхідно прокласти захисну прокладку з руберойду.

Далі пристрій дерев'яного даху своїми руками триває за таким планом:

Укладання лежнів з бруса. Встановлюються паралельно бічних стін будинку, перетин бруса 15 * 15 см. Укладання відбувається строго по лініях стін бедующего горища. Якщо довжина бруса буде недостатньою можна наростити його за допомогою з'єднання декількох відрізків шипами.

Установка стійок на лежня. Перетин бруса 5 * 15 см. Крок стійок дорівнює заданої кроку крокв.

Установка крайніх крокв. Монтуються на мауерлат з опорою на стійки. Місце, де крокви фіксуються з мауерлатом повинно мати фігурний запив з посиленням з'єднання накладками з металу.

Установка конькового прогону на отримані верхні кути фронтону.

Монтаж рядових крокв з необхідним кроком. Спираються на мауерлат, коньковий елемент і опорні стійки.

Зашивка фронтону. Для цього використовується дошка 5 * 15 см.

Важливо: під час установки кроквяних ніг потрібно завжди пам'ятати, що карнизні звіси будуть сформовані кінцями кроквяних ніг. Якщо довжини брус не вистачить, нарощування необхідно провести кобилками.

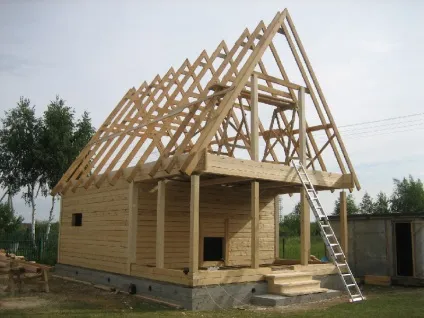

Каркас дерев'яного даху фото

Після того як кроквяна система буде зібрана починається наступного етап збірки даху:

Укладання покрівельного «пирога».

Установка покрівельного покриття.

Покрівельний «пиріг» може складатися з різних верств. Все залежить від того буде дах теплою чи ні. Якщо будинок постійного проживання або горище в майбутньому буде використовуватися як житлове приміщення дах краще зробити теплою.

Якщо дах буде теплою, то рекомендується така послідовність укладання шарів:

Шар пароізоляції. Матеріал кріпиться з боку горища будівельним степлером. Після того як дах буде остаточно зібрана пароізоляція зашивається дошками. Плівки укладаються обов'язково з нахлестом, шви закривають скотчем.

Утеплювач. Найчастіше - це базальтова вата. Плити укладають між кроквяними ногами в місце распора.

Гідроізоляція. Укладається на утеплювач, фіксується степлером.
