Дерев’яна коробка з потайним механічним замком, мозгочіни

Привіт мозгочіни. В даному проекті ми зробимо своїми руками дерев'яну коробку для цукерок.

Така коробка буде ідеальним засобом, яке дозволить захистити ваші цукерки від дітей або сторонніх.

Матеріали: фанера / дерево
Час для збірки: від 2 до 6 годин

Необхідні аксесуари:
1. Столярний клей;
2. Напилок;
3. Наждачний папір;
4. Фарба
5. Лак

Інструменти для обробки дерева і матеріали:
1. Дерево або фанера;
2. Пила або інший інструмент для різання.

Тепер приступимо до складання нашої коробки.

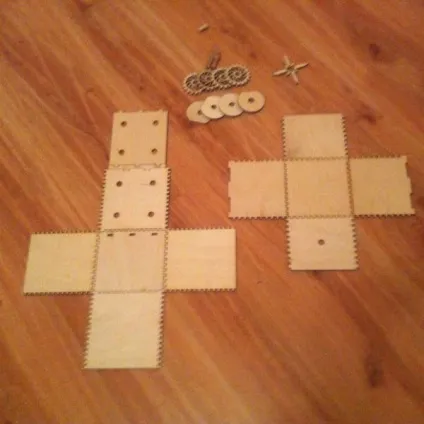

На фотографії показані компоненти для збірки.
4 штифта для колеса і 1 штифт для коробки
4 шестерні
4 блокувальних колеса
1 зірочка
7 деталей для зовнішньої коробки (зліва)
5 деталей для внутрішньої коробки

Крок 2: Збірка шестернею

Для складання вам потрібно столярний клей, наждачний папір і напилок.
Візьміть один з 4-х штифтів і одну шестерню.

Додайте краплю клею у внутрішній коло на колесі. Вставте штифт всередину кола.
Видаліть залишки клею паперовим рушником.

Зачекайте 10-15 хвилин, поки клей не затвердіє.

Крок 3: Внутрішня коробка

Далі приступимо до складання внутрішньої коробки.
Спочатку зберіть разом необхідні частини без клею.

Тепер зробіть те ж саме вже з клеєм.
Додайте клей на кожен зуб на обох частинах.
Придавите в правильному положенні.
Повторіть для іншої частини.

Зачекайте 10-15 хвилин, поки клей не затвердіє.

Крок 4: Невелика настройка внутрішньої коробки

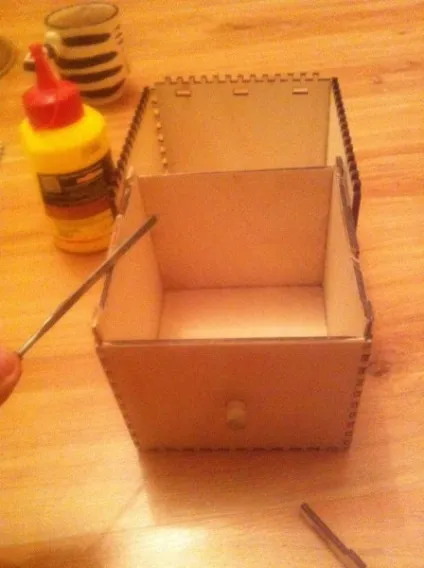

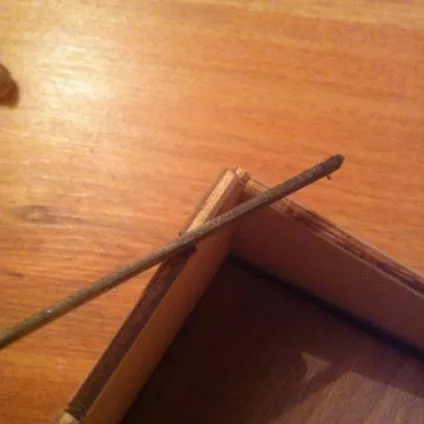

На даному етапі нам потрібно напилок.

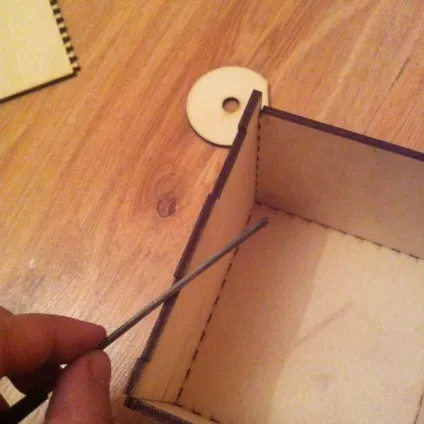

На зібраної внутрішньої коробці ми повинні зробити невеликий проріз, щоб забезпечити хорошу роботу замка.

Виконайте дії, як показано на фото нижче.

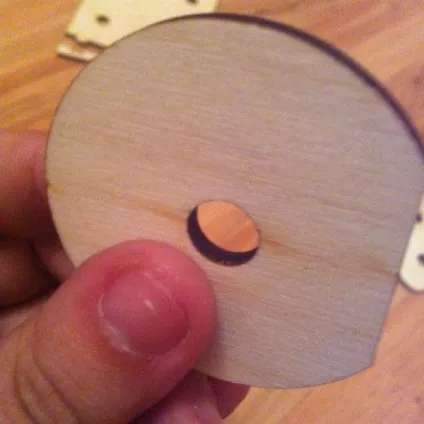

Перевірте якість прорізи, використовуючи одне з коліс.

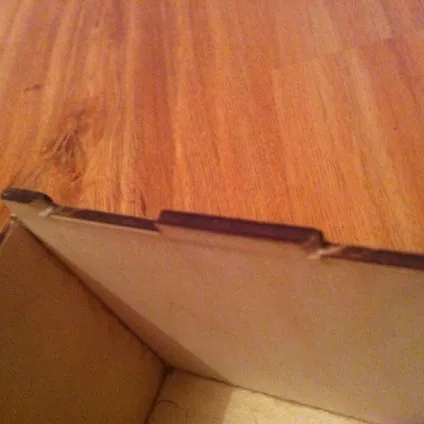

Дуга колеса не повинна бути більше, ніж стінка внутрішньої коробки.
Зауважте, що я зробив проріз тільки з одного боку.

Крок 5: Завершення виготовлення внутрішньої коробки

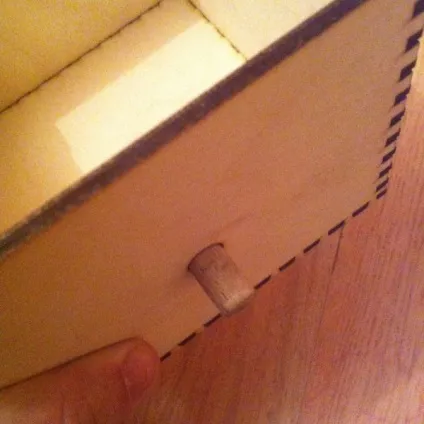

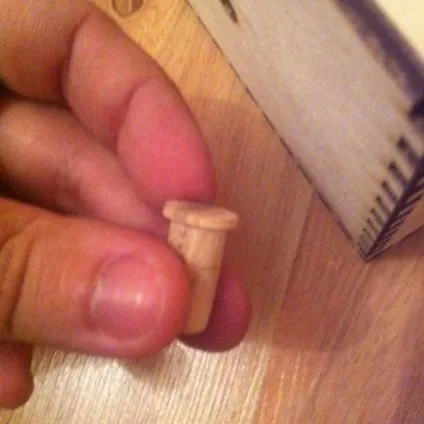

Тепер додайте штифт до внутрішньої коробці.
Нанесіть невелику кількість клею на коробку-штифт і встановіть штифт в необхідне положення.

Крок 6: Зовнішня коробка

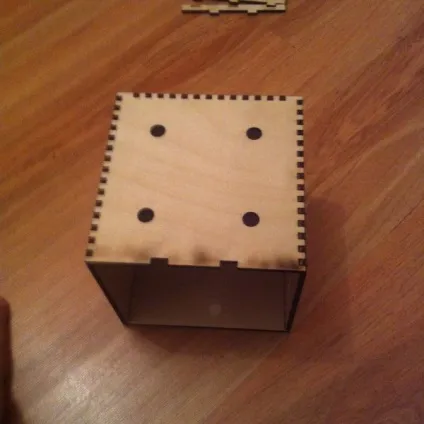

На даному етапі ми зберемо єдину частина зовнішньої коробки.
Після затвердіння клею приступимо до встановлення замка.

Крок 7: Збірка замку

Вставте всі 4 елементи шестерня + штифт в отвори. На даному етапі їх приклеювати не потрібно.

Крок 8: Закріплення замку

Додайте всередину кола невелику кількість клею. Зауважте, що даний елемент повинен прикріплюватися до елементу шестерня + штифт, а не до верхньої частини коробки. При повороті шестерні дана частина також буде повертатися.

Далі встановіть 4-символьний код, який буде вашим цифровим кодом.

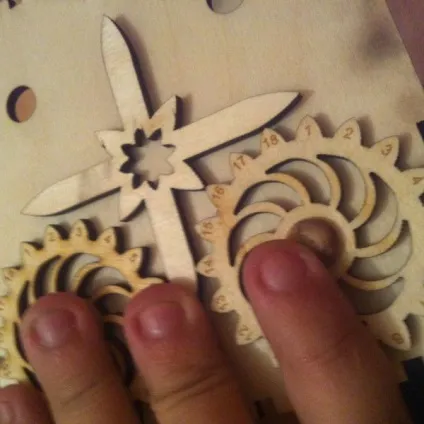

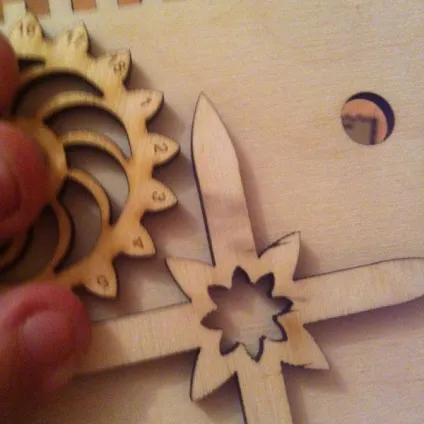

Зафіксуйте рукою і поверніть всю верхню частину коробки. Встановіть колесо на штифт в цьому місці, точно як на фото. Я додав невеликі шматочки паперу для запобігання контакту клею з верхньою частиною коробки і колісної частиною. Через 10 хвилин видаліть цей шматочок паперу. Елемент шестерня-штифт-колесо буде легко повертатися.

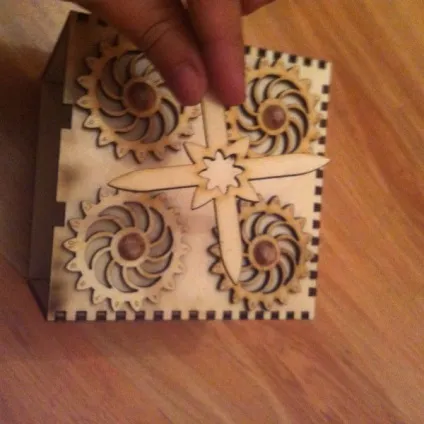

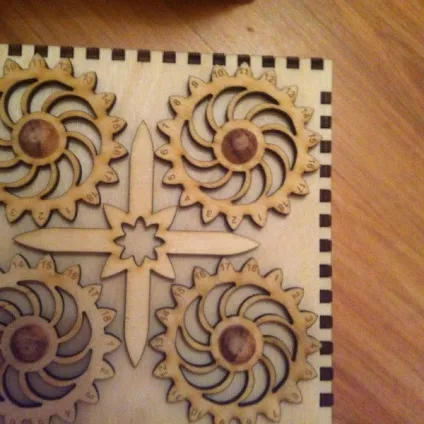

На фото показані всі 4 збірки шестерня-штифт-колесо на своїх місцях. Це відкрите положення, ваша кодова комбінація.

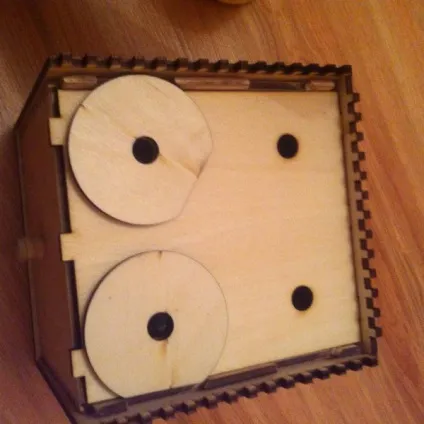

Тепер я хочу трохи прояснити ситуацію. На фото 8 колесо знизу знаходиться в закритому положенні, а колесо зверху - у відкритому положенні.

Крок 9: Остаточне складання

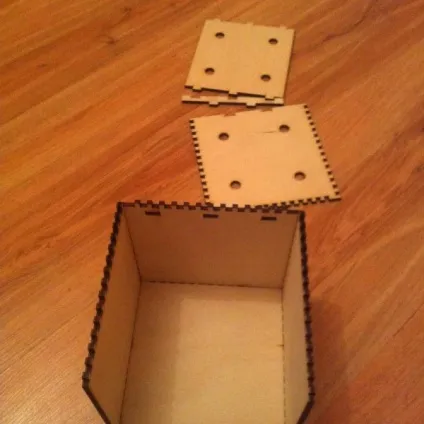

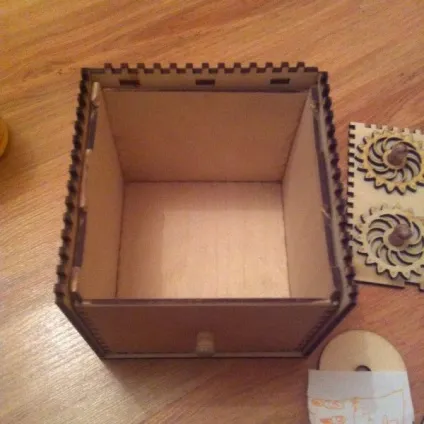

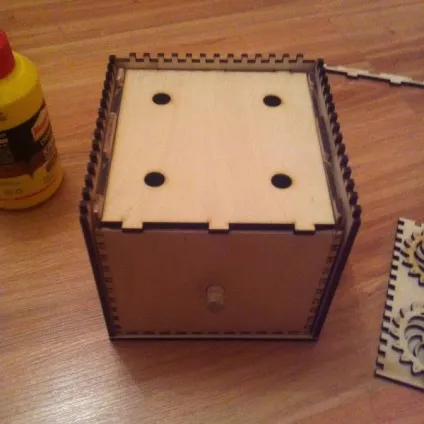

Для зручності складання я помістив внутрішню коробку на своє місце у зовнішній коробці.

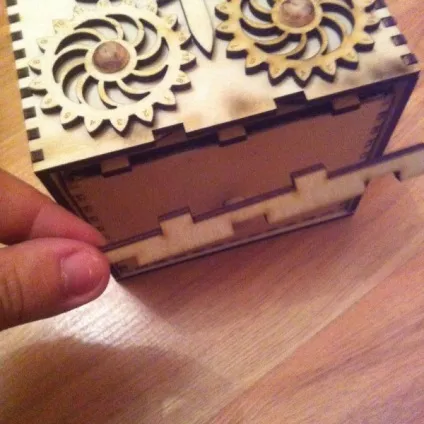

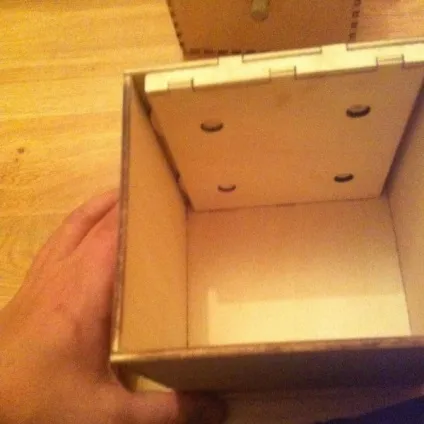

Після це встановіть останню невикористану частину з отворами на своє місце, тільки без клею. Тепер ви можете протестувати роботу вашого замку. Далі встановіть верхню частину коробки з шестернями і колесами.

На даному етапі перевірте вашу кодову комбінацію, повернувши шестерні. Якщо все в порядку, тоді зафіксуйте обидві частини за допомогою клею. Встановіть останній елемент.

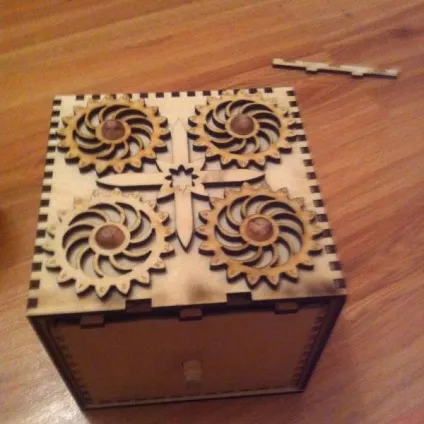

Крок 10: Результат

Розміри
100x100x100 мм
Фанера: 4 мм
Отвори: діаметр 10 мм

Крок 11: Креслення деяких елементів конструкції

Всі розміри вказані в міліметрах (мм).

Всім удачі при складанні!
