Дах з теплим горищем утеплення, особливості конструкції
Зводом правил дах з теплим горищем рекомендована для регіонів з більш холодним кліматом. Загальна шахта зазвичай має квадратний перетин 1х1 м і висоту понад 4,5 м, починаючи від рівня підлоги.
[Stextbox id = "infotxt» bwidth = "4" bcolor = »FAEBD7" bgcolor = "FFF6FF» bgcolorto = »FFF6FF»] В зовнішніх стінах при цьому будь-яких отворів-продухов не робиться. [/ Stextbox]
Особливості конструкції теплого горища ↑

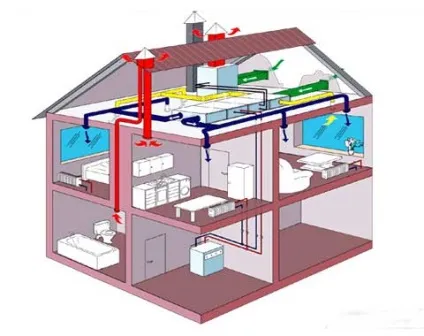

Практично площа під дахом обігрівається теплим повітрям, що поступає з приміщень через вентиляційну витяжку, тому температура там взимку значно перевищує зовнішню. Цим і пояснюється його назва - «теплий». При цьому повинна бути забезпечена підвищена захист огороджувальних конструкцій і їх ретельна герметизація. Теплоізоляція в цій структурі виявляється в зоні провітрювання. Небезпеки зволоження немає, але навіть якщо випадково волога потрапить на утеплювач, вона благополучно встигне висохнути. Численні вентиляційні канали не виводяться при цьому на дах і не порушують цілісності покрівлі: для кожної секції будівлі влаштовують всього одну витяжну шахту.
Згідно з санітарними нормами в обсяг горища такого типу не повинні виводитися витяжки з сміттєпроводу і каналізації. Це ж обмеження стосується також каналів з приміщень, що мають виробничу шкідливість. Витяжні ділянки стояків каналізації об'єднують за допомогою чавунних труб і, минаючи горищне приміщення, виводять через шахту витяжки за допомогою однієї труби.

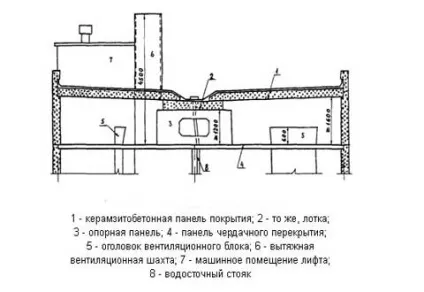

Витяжну шахту для виведення повітря в атмосферу встановлюють на покритті. Для знаходження висоти і перетину вентшахти виробляють розрахунок вентиляції, єдине, згідно з будівельними нормами, відмітка верху у неї починається з 4,5 м від рівня перекриття горища. У разі коли шахта примикає до якого-небудь приміщення, розташованого під покриттям, скажімо, до машинного відділення ліфта, то її висоту визначають вище на півметра, ніж покриття суміжного приміщення.
[Stextbox id = "warning» bwidth = "4" bcolor = »FAEBD7" bgcolor = "FFF6FF» bgcolorto = »FFF6FF»] Роботу вентиляції необхідно перевіряти при щільно закритих дверях в венткамере і меж секційної. [/ Stextbox]
Переваги дахів ↑
- Усунення примикань і отворів навколо блоків вентиляції підвищує довговічність покрівлі.
- З'являється можливість оглядати і обслуговувати дах в теплі, так як забезпечений вільний підхід до комунікацій і елементів покрівлі.
- Знижуються загальні втрати будівлі.
- Поліпшуються комфортність проживання в приміщеннях верхніх поверхів, виключаються протікання і промерзання.
- Забезпечується нормальна вентиляція, завдяки збільшенню напору у вентиляційній системі.
- Виняток вентиляційних блоків спрощує конструкції дахів.
- У регіонах зі значним обсягом опадів і сильними вітрами запобігає занос опадів.
Нюанси технічних рішень ↑
- Теплі горища доцільніше проектувати в будівлях в дев'ять і більше поверхів з обов'язковим виконанням ретельних аеродинамічних розрахунків.
- Приміщення подібного типу в межах запланованої секції виконують у вигляді єдиного простору. Утеплення горища даху - це:
- теплоізоляції покриття покрівлі
- герметизація мертвих зон конструкції перекриття над верхніми поверхами.
Що з себе представляють ці зони? Якщо вентиляційні блоки, як це нерідко буває при проектуванні, сконцентровані в районі сходової клітки. Це практично центральна частина - зона, в якій розташована також шахта, і всі вони нормально функціонують. Що ж стосується віддалених частин приміщення, то тепле повітря, що викидається вентблок, до них належним чином не доходить, і вони не встигають обігрітися. У подібних випадках рекомендується виконати додаткове утеплення, в іншому випадку під мертвими зонами постійно буде відчуватися холод.
- Утеплювач необхідно укладати в рівні горища і над лоджією, інакше можливе утворення «містків холоду», що викличе намокання холодного перекриття.
- Вхід з боку сходів обладнують щільно закривається дверима без зазорів і щілин.
- Оголовки вентиляційних блоків, які виходять в простір горища, завершують дифузорами, які звернені у напрямку витяжної шахти.
- На кожну секцію житлового будинку потрібно пристрій тільки однієї шахти. Її монтують на покритті з вхідним отвором на рівні його нижньої поверхні. Стінки шахти не можна опускати на горищне перекриття і влаштовувати в них бічні отвори для видалення повітря. Можливість продування шахти принаймні на три сторони повинна бути передбачена в конструкції її оголовки. На перекритті останнього поверху під шахтою, незалежно від її конструкції, влаштовують піддон
- У просторі по можливості не повинно бути елементів конструкції даху: стін, балок, пілонів, ригелів і т. Д. Які перешкоджали б вільному руху повітря в бік витяжної шахти.
