Циркулярний стіл з кареткою
Які особливості має циркулярний стіл з кареткою.
ОДНОБІЧНА каретки. Такий циркулярний стіл з кареткою, що показаний на основний фотографії, призначений для роботи з пильним диском, який постійно розташований з одного боку. Такий пристрій схоже на торцювальне пристосування з більшими підставами. Що приємно в цьому пристосуванні, так це те, що воно має не велику вагу, легке у використанні. Санчата відмінно підходять для точного різання деталей, які мають довжину до 24 дюймів. Підстава пристрої повністю утримує панелі шириною до 12 дюймів.
Двосторонній Каретка. Інша конструкція санчат має більший розмір і дозволяє різати довгі заготовки, як показано на фотографії нижче. Такий циркулярний стіл з кареткою має ширину, яка дозволяє вам різати 12-дюймові панелі і підстава у цих санчат знаходиться з двох сторін пилкового диска. Розширення підстави на протилежну сторону леза пилки допомагають утримувати відрізані деталі. В результаті чого заготовка не впаде на стіл, не викличе скол, що не заклинить і не вдарить по вас. Розрізані дві частини підстави утримуються разом перемичками з листяних порід. На задній частині перемички, для безпеки, встановлена рейка, яка захистить вас від контакту ваших рук з лезом пили, як показано на фотографії-вставці. Упор зроблений з окремого бруска листяних порід так, що б його висоту можна було легко регулювати.
▲ Двосторонні санчата утримують довгі дошки і панелі і забезпечують точний різ, сани управляються одним цілим бегунком. На задній частині заднього упору встановлена рейка, щоб тримати руки в стороні від леза пилки (вставка фотографії).
ОСНОВНІ ДЕТАЛІ. Обидві санчата виготовлені з фанери товщиною 1/2 ", а деревина - товщиною 3/4". Бігунки виготовлені з міцних листяних порід і для гладкого ковзання мають точний розмір, підігнаний під траверсу на циркулярному столі. У двомісних санчатах використаний тільки один бігунок. Застосування двох бігунків може бути проблематичним. Якщо вони не будуть ідеально паралельні, рух саней буде утруднено при переміщенні. Санчата для роботи можна налаштувати з правого боку. Але якщо у настільної пили з правого боку упор, то упор обмежить довжину заготовки, яку можна відрізати. З санчатами розташованими зліва від пильного диска, розмір заготовки не обмежений.
Особливості настройки і стоп-блоки на циркулярний стіл з кареткою.

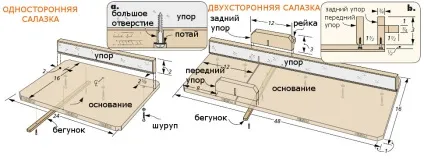

НАЛАШТУВАННЯ. Циркулярний стіл з кареткою не принесе вам користі, якщо ви не зможете робити квадратні деталі. Тому точність збірки - важливий елемент в побудові кожної санчата. На малюнках вище показано, як закріпити бігунок так, щоб він був паралельний основи. Після монтажу бігунка підійміть пильний диск і зробіть рез по підставі, цим кроком буде сформований паралельний край підстави до пилки. Як еталон використовуйте квадрат, щоб прикріпити упор до основи за допомогою гвинтів. Гвинти вгвинчуються в великі отвори з поту, як показано на малюнку «a» на попередній сторінці. Не шкодуйте час, щоб зробити точну настройку упору, після кожного різу перевіряйте кут еталонним квадратом. Великі отвори в підставі дозволять вам міняти позицію упору для ідеальних розрізів.
▲ Стоп-Блок з твердої деревини та струбцина - все, що вам потрібно, щоб розрізати деталі на одну і ту ж довжину. Паз в верхній частині стоп-блоку утримує стопорний блок на основному упорі санчат під кутом 90 градусів.
ПРОСТИЙ СТОП-БЛОК. Верхня ліва фотографія показує базовий стоп-блок виготовлений з листяних порід. Такий блок вміє багато. Нижні кути блоку скошені. Це створює рельєфне простір для пилу, тому вона не буде наростати між заготівлею і упором, псувати точність розрізу. Мало помітна широка і неглибока вибірка на внутрішній стороні блоку допомагає зміцнювати стоп-блок до верхньої частини упора. Також вона допомагає зберегти квадрат в основі. Такий стоп-блок має і кілька недоліків. По-перше, потрібно при налаштуванні постійно витягувати рулетку. Коли блок закріплений на місці, ви не зможете робити інші розрізи, не знімаючи його.
▲ Цей поворотний стоп-блок ковзає по Т-подібної доріжці, встановленої на упорі. Курсор на блоці дозволяє вам робити настройки за допомогою рулетки, прикріпленою до доріжці.
РЕГУЛЬОВАНИЙ СТОП-БЛОК. Відповіддю на ці недоліки - буде комерційна система T-трек. Одне з таких пристроїв показано у верхній правій фотографії. Трек монтується на верхній частині упору. Замість рулетки використана клейка стрічка, упор поворотний. Його можна відкинути вгору, щоб робити інші порізи, не втрачаючи настройки стоп-блоку.
