Циркулярна пила своїми руками - це реально, трест ремстрой

• профільна труба прямокутної форми;
• куточки, сформовані зі сталі;
• двигун.

Як зробити ручну пилку з болгарки?

Досить популярною вважається саморобна циркулярка з дискової пили своїми руками. Найбільш часто для цієї роботи використовується болгарка. Для цього тільки виробляються деякі зміни з уже готовим інструментом, який може бути обладнано спеціальним ковзаючим упором, а також встановлюється осьова рукоятка.

• Створюється на інструменті ковзний упор, представлений двома куточками невеликих габаритів, зроблених з металу. Вони встановлюються з двох сторін основного робочого органу інструмента, представленого диском з різними зубами, використовуваним замість стандартного абразивного круга. При цьому з кожного боку залишається зазор в 4 мм.
• Щоб встановлені куточки під час використання вже готової пилки не чіплялися за деталь, що піддаються обробці, їх треба знизу трохи закруглити. Попереду і ззаду вони з'єднуються спеціальними поперечними зв'язками, для чого використовуються стандартні кріплення - болти і гайки.
• На саму болгарку кріпиться спеціальний хомут, зроблений зі стрічки, сформованої з металу. При цьому його гвинтова стяжка повинна знаходитися внизу інструменту. До цього хомута фіксується смужка жерсті, заздалегідь складена вдвічі, причому її дозволяється замінити оцинковкой. На цьому елементі обов'язково має бути спеціальний отвір, призначене для фіксації заднього болта змінного упору.
• Створюються ідентичні зазори між упором майбутньої циркуляційної пилки і її робочим органом.
• У корпусі редуктора, що є важливим елементом болгарки, створюється від 2 до 4 отворів, оснащених різьбленням. Вони призначені для використання невеликих болтів. Для цієї роботи спочатку розбирається редуктор, щоб точно визначити, де можна в його корпусі створювати отвори свердлом. Саме з їх допомогою фіксується осьова рукоятка, яка може бути куплена в готовому вигляді або зроблена своїми силами.
• Якщо передбачається виконувати осьову рукоятку своїми силами, то для цього використовується металева трубка, а також може бути застосований пруток з металу, який володіє незвичайною кривої формою. У створеній рукоятці, так само як і в корпусі редуктора, формуються отвори для кріплення, після чого реалізується сама фіксація.
• Далі створюється регулювальна штанга, для чого зазвичай використовується невеликий відрізок від прутка зі сталі, причому його товщина зазвичай дорівнює 5 мм. Один кінець цього відрізка загинається, в результаті чого виходить петля. Створюється отвір для переднього болта упору. На передній частині упору підбираються шайби, що дозволить отримати рівномірне і оптимальний по ширині зазор. На іншій стороні штанги формується різьблення, яка входить в отвір, наявне на рукоятці пилки. Для цього на цей отвір завчасно навертається гайка, а як тільки буде виконано складання, навертається і друга гайка. За допомогою цих гайок, які легко підтягуються або відпускаються, забезпечується оптимальна і потрібна глибина пропила.

Таким чином, процес створення ручної циркулярної плити вважається досить простим. Тут не треба користуватися дорогими інструментами і матеріалами, а також всі роботи легко реалізуються своїми силами.

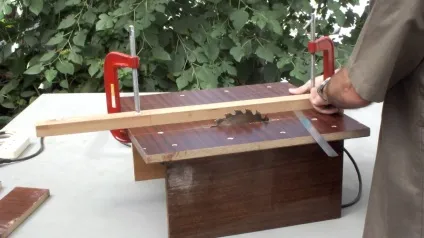

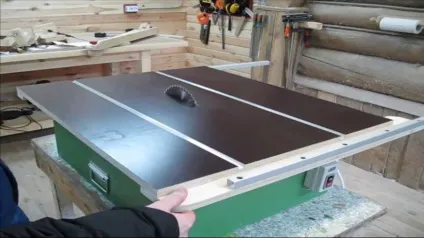

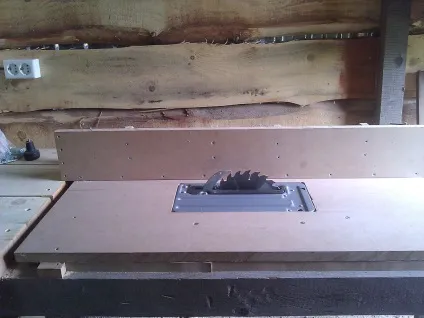

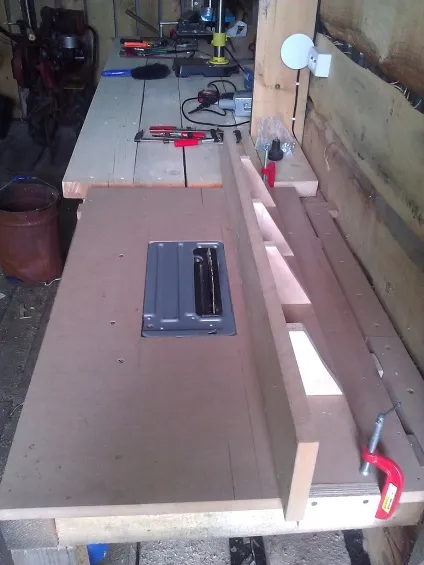

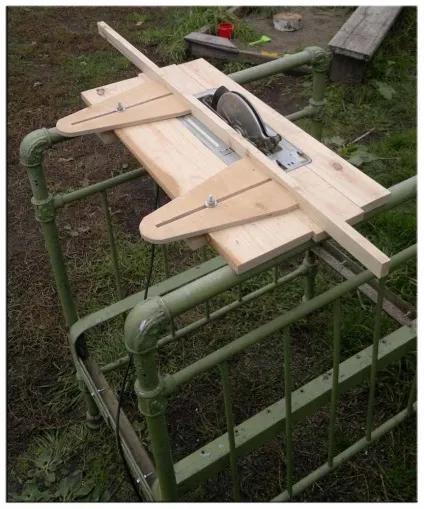

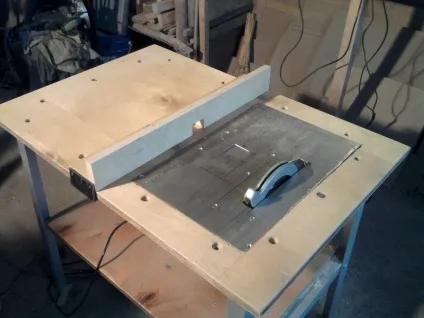

Як зробити настільну циркуляційну плиту?

Можна зробити навіть стіл для циркулярки своїми руками з кресленнями, які формуються заздалегідь, а також є високоякісними і правильними. З їх допомогою можна отримати конструкцію, що володіє високою якістю, безпекою застосування і ефективністю роботи.

Повноцінна циркулярна пила, сформована своїми силами, представлена ​​серйозною, складною і незвичайною конструкцією, яка створюється тільки при попередньому обмірковуванні всіх її елементів, вивченні креслень і підготовки матеріалів та інструментів.

Важливо визначитися, чи буде циркулярка стаціонарної або настільної, а вибір залежить від того, як часто буде застосовуватися інструмент, а також, якого масштаби роботи передбачається реалізувати з його допомогою.

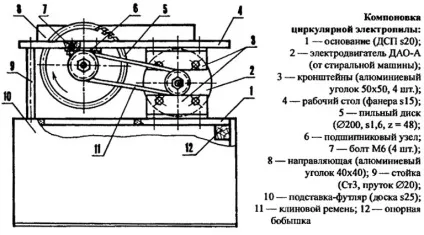

Конструкція стандартної циркулярної пилки

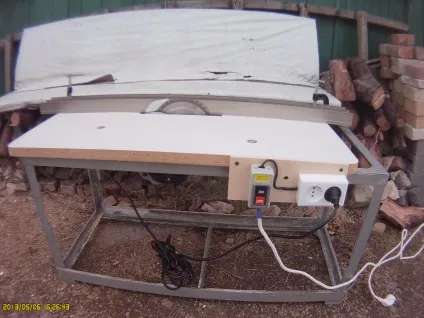

«Справжня» стаціонарна циркулярка

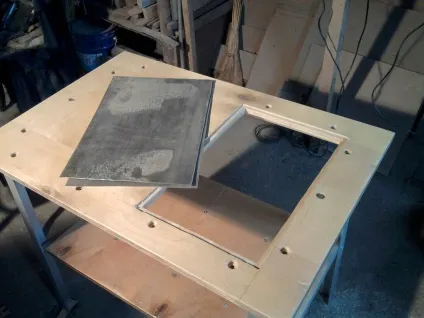

Стіл для циркулярки своїми руками, креслення якого є у вільному доступі, створюється легко і швидко, якщо добре знати його конструкцію. Якщо окремо сформувати і підготувати всі компоненти, то в результаті вони просто надійно і міцно з'єднуються один з одним, забезпечуючи отримання оптимальної конструкції.

• Стіл. Зазвичай він покривається листом, створеним з оцинкованої сталі або жерсті. Не допускається застосовувати для цих цілей пластик або деревину, оскільки ці матеріали не зможуть витримувати істотного впливу інших матеріалів, тому нанесені, в результаті чого буде отримано деформації, вигини і отвори.
• Поперечні зв'язку. Вони створюються для столу, причому зазвичай для цих цілей застосовується куточок зі сталі, товщина якого дорівнює приблизно 7 см. Дані зв'язку оснащуються полицею, прикрепляющейся зовні в горизонтальному положенні. У цьому випадки забезпечується легкість формування бокового обмежувача.
• Робочий орган циркуляційної пилки. Він представлений зубчастим диском, який виступає за межі столу, оскільки це забезпечує хороший процес пропіліванія різних елементів.
• Мотор обладнання, який повинен бути досить потужним. Його вибір залежить від діаметра пилки. Якщо передбачається працювати з пиломатеріалами, товщина яких перевищує 15 см, то вибирається дуже потужний мотор, тому і процес створення циркулярки буде досить складним, оскільки знайти цей елемент у вільному доступі важко.
• Бічний упор. Робиться він регульованим, причому використовується для його створення рівний шматок куточка зі сталі, товщина якого дорівнює приблизно 7 см. Даний упор по довжині повинен бути більше довжини столу приблизно на 35 см. Одна вертикальна полку з кожного боку обрізається, тому вона виходить рівною довжині столу . Хвости, які є плоскими, вигинаються вниз. В нижніх їх поличках формуються отвори для різьби. Упор прикріплюється до столу болтами, причому він виставляється рівно за шаблоном.
• Вал. Є важливим елементом обладнання, причому бажано придбати його в готовому вигляді, щоб він володів високою якістю і надійністю. Зазвичай готовий елемент володіє спеціальним посадочним місцем, призначеним для диска майбутньої пилки.
• Підшипники. Вони можуть бути різними, але найоптимальнішим вибором вважаються самоустановлювальні елементи, які є кульковими. Вони оснащені подвійним рядом зі спеціальних кульок. Усередині обойма в розрізі є криволінійної. Якщо ж застосовувати в саморобній циркулярки дешеві і неякісні підшипники, то вони не прослужать дуже довго. Цапфи оснащуються кришками, що запобігають потраплянню в підшипники тирси.
• Передача пилки. Зазвичай вибирається Кліноременная конструкція, оскільки якщо вибрати шестерну, то вона вважається досить небезпечною для застосування любителем. Це обумовлено тим, що якщо використовується пиломатеріал, який раніше вже застосовувався для інших цілей, то в ньому може попастися цвях або інший кріпильний елемент, який при потраплянні на передачу може сприяти тому, що диск двигуна просто розлетиться.
• Передавальне число. Вибирається воно в залежності від параметрів двигуна, а саме від його оборотів і від частоти обертання диска.
• Двигун. Найкраще вибирати асинхронний двигун, який є однофазовий. Зазвичай такими елементами оснащуються стандартні пральні машинки. Вони ідеально підходить для саморобної циркуляційної пилки. Не бажано користуватися колекторними двигунами, які зазвичай встановлюються в різних електричних приладах, оскільки вони дають надзвичайно суттєві обороти, а також не можуть працювати дуже довго, що вважається важливим для циркулярки.
• Трифазний двигун використовується часто, однак він доповнюється пусковим і робочим конденсатором, які оснащуються арматурою. Вони володіють істотною вартістю, причому вони повинні бути або олійно-паперовими, або просто паперовими.
• Схема запуску двигуна, яка може застосовуватися для трикутника або зірки, причому вона не повинна мати потребу в додатковій доробці.

Таким чином, процес створення своїми силами циркуляційної пилки вважається досить складним, проте якщо знати, з яких основних елементів складається обладнання, а також вибрати якісні елементи, надійно і безпечно з'єднуються один з одним, то робота буде правильно виконана самостійно.
