Чому спрацьовує узо
Чому здавалося б без причини починає спрацьовувати пристрій захисного відключення. Як виявити несправність і подбати про подальшу стабільну роботу УЗО.
Чому спрацювало УЗО
Питання досить поширений і навіть прочитавши статтю про принцип його роботи не завжди зрозумілі причини його спрацювання адже, як і все інше - спрацьовування УЗО відбувається несподівано і в самий невідповідний для вас момент. А найчастіше, УЗО варто на час написання або відключає тим самим взагалі все електрику в квартирі. От халепа. Темно і інтернету немає, хоча ноутбук на батарейках і продовжує працювати.
Давайте коротко згадаємо, для чого потрібно УЗО і в яких випадках відбувається його спрацьовування. Пристрій захисного відключення створено для контролю витоку струму в нашій мережі. При виникненні витоку УЗО зобов'язана спрацювати якщо воно справно. Яким чином може з'явитися витік струму?
- По - перше, якщо ви стоїте на бетонній підлозі голими ногами і безстрашно беретеся руками за фазу - оплески вам в останній раз. Ви наочно продемонстрували, що таке струм витоку. Іншими словами, якщо раптом стався контакт фазної жили з корпусом щита, пральної машини або іншого приладу, а ви взялися за цей прилад рукою і одночасно за землю - вас вдарить струмом. В цьому випадку виникне струм витоку і якщо ваша мережа захищена УЗО, воно спрацює, відключивши навантаження і струмом вас вдарить не так сильно. Слід зауважити, що маючи на увазі заземлення, ми говоримо не тільки про батареях і заземляющем провіднику - бетонні і цегляні підлоги так само проводять струм, і якщо ви стоїте голими ногами на них - ви заземлені та все вищеописане стосується вас безпосередньо.
- По - друге, якщо порушена ізоляція і фазна жила яким - то чином опинилася заземлена. Не важливо як це сталося. Головне факт. Можливо вона стикнулася з корпусом заземленого приладу, безпосередньо з жилою заземлення. Відбудеться спрацьовування УЗО, так як з'явиться струм витоку.
Тепер залишається з'ясувати причину. Тут і починається найцікавіше.
Причини спрацьовування УЗО
- Неправильне підключення. Це найпоширеніша причина спрацьовування УЗО. Спрацьовування ці помилкові і відбуваються лише тому, що в схемі расключеніе УЗО допущені помилки, виправивши які ви забудете про помилкові спрацьовування. Схеми підключення ви можете подивитися в паспорті до пристрою або дочекатися нашій наступній статті, в якій ми докладно розкриємо це питання.

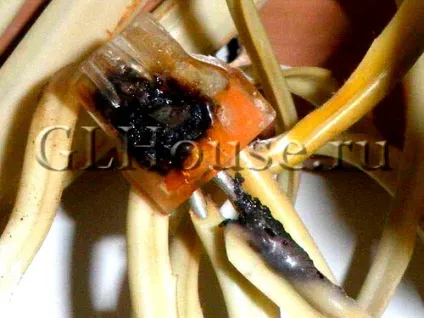

- Несправності в електропроводці. Тут варіантів досить багато. Починаючи з неякісного расключеніе розподільних коробок, коли монтажники зачищають кабель непристосованими для цього інструментами і залишають порізи на ізоляції. В процесі монтажу і укладання такого кабелю в розподільну коробку жили з порушеною ізоляцією можуть стикатися, викликаючи тим самим витоку. Усувати такі несправності згодом дуже важко. Досить на самому початку виконати монтаж грамотно і розподільна коробка не потурбує вас ніколи. Отгоревшіе контакти в розетках, вимикачах і самому електричному щиті. Вони можуть бути не тільки отгоревшімі, але і расключеніе так само, як і розподільні коробки. Кабель зачищають канцелярським ножем, на перший погляд поріз не помітний, або на нього старанно намагаються не звертати уваги. Розетку з таким кабелем підключили, встановили в підрозетник, а фазная жила злегка торкнулася корпусу розетки або вимикача. Здрастуй монтажник, я ток витоку, що пройшов через мешканців квартири і передаю тобі від їх особи привіт, самі вони його передати вже не можуть.

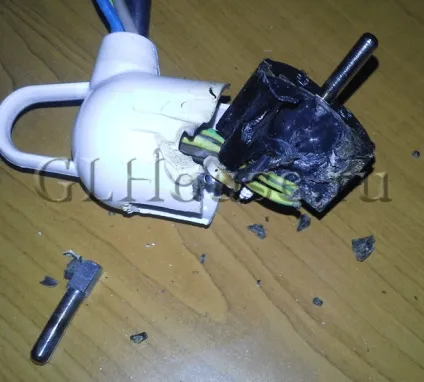

- Зношений кабель електроприладів. Вилки і місця входу кабелю в електроприлад. Як би не старалися виробники побутової та іншої техніки робити з'єднання максимально рухливими щоб уникнути перетирання кабелю - рано чи пізно це трапляється. Зовні буває досить складно побачити порушення першої ізоляції, що знаходиться всередині кабелю. Воно виникає в результаті багаторазового перегину в одному і тому ж місці. Найчастіше це поруч з виделкою і на місці входу кабелю в сам прилад. Таку несправність рідко побачиш на стаціонарно встановлюється техніці, частіше на дрібних побутових приладах, якими ми користуємося постійно - праски, фени, блендери. В результаті частих вигинів всередині порушується ізоляція і жили можуть стикатися короткочасно або постійно один з одним, викликаючи тим самим струм витоку, а то і зовсім коротке замикання.
- Безстрашність людське. Іншими словами, не треба лазити туди, не знаю куди, чи не відключивши при цьому напруга. Але тут все просто, якщо все таки полізли і УЗО спрацювало - оплески в сторону УЗО, воно врятувало вам життя, протріть його ганчіркою, а краще просто сдуйте пил. Проводити роботи під напругою може тільки спеціально підготовлений персонал.
- Несправність самого УЗО. На жаль, ніщо не вічне під місяцем і шлюб ніхто не відміняв. Саме УЗО може спочатку виявитися несправним або прийти в непридатність в процесі експлуатації.
Так само дізнатися причину спрацювання?
Що ж робити, що ж робити - це дуже частий питання в нашій практиці, і з досвіду цієї самої практики постараємося докладно розповісти - як же знайти причину.
- При постійному спрацьовуванні УЗО слід в першу чергу звернутися до кваліфікованого фахівця, який зможе провести всі пункти, описані нижче. Якщо ви не маєте хоча б найменшого уявлення що робити, краще навіть не починайте. І себе збережете і електропроводку заодно.
- Відключаємо харчування щита - вирубувати вступної автомат. УЗО саме по собі в щиті чи не знаходиться. Після нього повинен стояти автоматичний вимикач, а можливо і кілька, якщо УЗО расключено за такою схемою. Так ось, якщо автомат один - відключаємо його, якщо автоматів кілька - відключаємо їх все. Далі включаємо УЗО - включилося? Добре. Таким чином ми перевірили те, що наше УЗО працює справно і явище виникає надто часто в ньому. Якщо ж ми включилося - виробляємо заміну.
- Беремо в руки викрутку і відкручуємо відходять від УЗО дроти - вони знизу. Акуратно, не поспішаючи, запам'ятовуючи, що і звідки викрутили - зараз все будемо повертати на місце, але спочатку включаємо вступної автомат і слідом за ним УЗО. Про диво, якщо воно включилося, значить все в порядку з самим УЗО. А от якщо не включилося - УЗО під заміну.
- Отже, все перераховане вище ми зробили і переконалися в тому, що проблема не в самому УЗО. Тепер повертаємо всі підключення на місце. Якщо після УЗО йде група автоматів, робимо ось що, включаємо їх по черзі і дивимося, на якій групі спрацює у нас УЗО. Якщо автомат один - то з ним, отже, все зрозуміло.
- Тепер нам потрібно зі знайденою групи скрутити все, що від неї харчується - витягнути все з розеток (це потрібно було зробити відразу) і зняти всі розетки цієї групи, якщо на ній у вас ще й освітлення, то знімаємо вимикачі і світильники з люстрами. Повинні залишитися голі дроти і нічого зайвого. Розводимо жили проводів в різні боки, щоб при включенні не було помилкових спрацьовувань. Ще раз дивимося - чи скрізь оголені частини проводів знаходяться на відстані один від одного. Йдемо до щита і включаємо автомат, а потім УЗО. Якщо УЗО знову спрацювало - проблема в електропроводці або розподільній коробці і тут вже бажано викликати фахівця, а якщо УЗО включилося - йдемо далі.
- Повертаємо розетки, вимикачі і все що ми тільки що відкрутили на свої місця по одному. Робимо це якісно, дивимося що б не було оголених жив. Робимо все це, звичайно ж, при відключеному ввідному автоматі. Після підключення кожної розетки перевіряємо всі включенням УЗО. Якщо УЗО спрацьовує на якому конкретному місці - розетка, люстра, вимикач, причина швидше за все в них. Якщо ви підключили всі назад і УЗО працює - значить справа була в електроприладах, підключених до цієї групи. Точно також, по одному пробуємо підключати електроприлади - на якому відключиться, той і винен. Подальші дії залежать від ваших знань в електриці і електроніці, а це не відноситься до теми нашої статті.
В цьому щось є. Тепер все зрозуміло, дякую за інформацію.
Це просто незрівнянна тема 🙂
Я згоден з усім вище сказаним.
У мене була ситуація коли вибивало при включенні чайника. Поміняли чайник і все встало на свої місця. Так що пристрій дуже корисне!
Спасибі вам за корисну статтю, підпишуся на ваш блог.
Спасибі, знайшов відповіді на свої запитання! підпишуся
Нова квартира, роблю ремонт, при старті УШМ або перфоратора переодічіскі спрацьовує УЗО, іноді устройсва змусити працювати вдаеться лише з п'ятого разу. Чи може пил потрапила в нутро пристроїв стати причиною спрацювання ПЗВ.
Вибиває в конкретно взятій розетці або у всіх абсолютно розетках в квартирі?
Справа може бути як в неправильній комутації нульового і заземлюючого провідника (переплутані місцями), так і в несправності самого УЗО і електроінструменту.
Як знайти причину якщо УЗО спрацьовує вночі раз в два тижні, нова квартіра.Із споживачів тільки холодильник (справний).
Добрий день, Сергій, можливо це несправність самого узо, хоча холодильник досить часто стає причиною спрацювання.

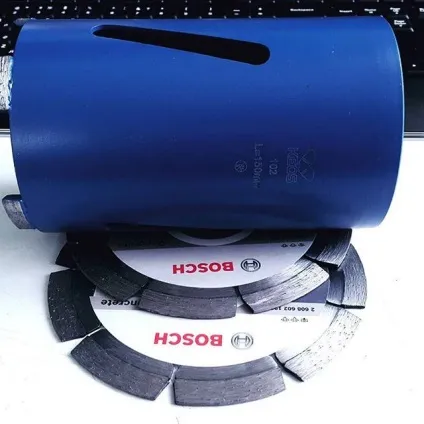

4 місяці ago by glhouse_nn Завтра воювати з бетоном. Озброїлися небагато. # Електрик # електрика # електромонтаж # штробление # електрікаподключ

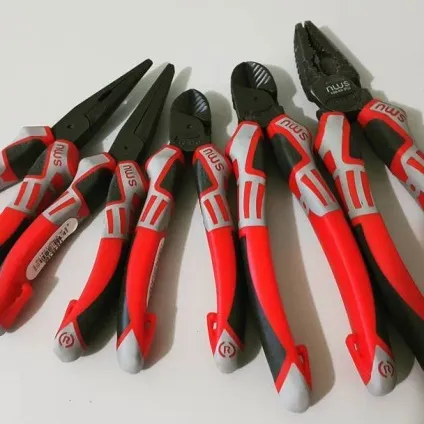

5 місяців ago by glhouse_nn Заїхав по шляху NWS монтажний оновив злегка. # Електрик # електрика # електромонтажниеработи # електрікаподключ # електромонтаж

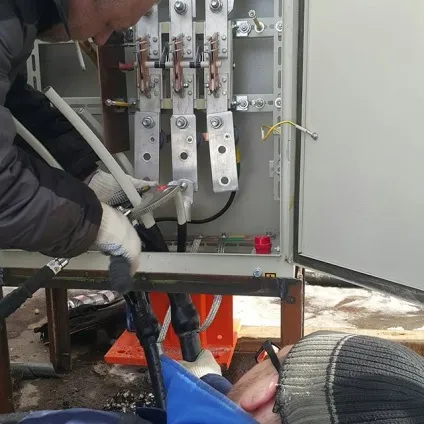

1 місяць ago by glhouse_nn Підключили сьогодні асфальтний завод з обох сторін. Постачальники заводу висунули вимогу встановити в зібране ними ж ВРУ автомат на 630А, на питання Куди? Відповісти не змогли Сьогодні будемо перебирати ТП. # Електрик # електрика # електромонтаж # сборкащітов
2 місяці ago by glhouse_nn Підключаємо асфальтобетонний завод. АВвБШВ 4х240 - 170 метрів в дві жили в землі. # Електрик # електромонтаж # електрікаподключ # електрика
2 місяці ago by glhouse_nn Відправили сьогодні на лотки 3 км utp, чекаємо відклеювання шпалер, расключаем розподіл коробки. # Електрик # електромонтаж # електрікаподключ # сборкащітов # електрика # скс

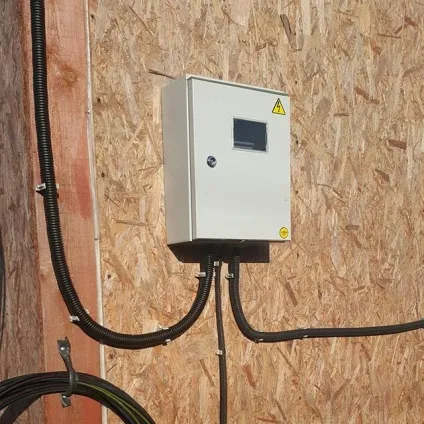

4 тижні ago by glhouse_nn Підключення по ТУ плюс збірка розподільного щита для будинку. # Електрик # електромонтаж # електрікаподключ # електрика # сборкащітов # заземлення
2 місяці ago by glhouse_nn 200 метрів лотка, 900 метрів кабелю і распредкі вже на місці. Попереду ще багато роботи, чекаємо за вихідні розстановку робочих місць. # Електромонтаж # електрікаподключ # сборкащітов # електрика # електрікавофісе
7 днів ago by glhouse_nn Поповнення прийшло. Подовжувачів стають коротшими і їх все менше. Працювати одне задоволення! # Електрик # електромонтаж # електрікаподключ

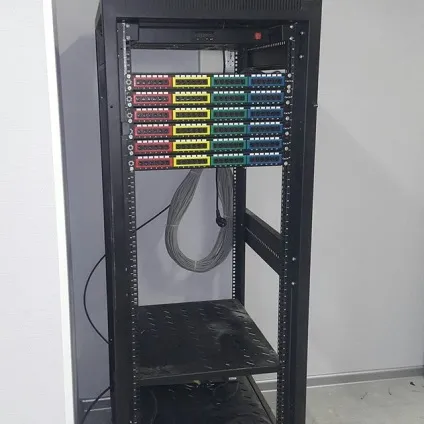

1 місяць ago by glhouse_nn Сплели мережу на 140 портів зібрали стійку. # Електрик # електромонтаж # електрікаподключ # скс # компьютерниесеті
1 місяць ago by glhouse_nn Установка фурнітури. Фінальна стадія робіт на об'єкті. # Електрик # електромонтаж # електрікаподключ # сборкащітов # електрика

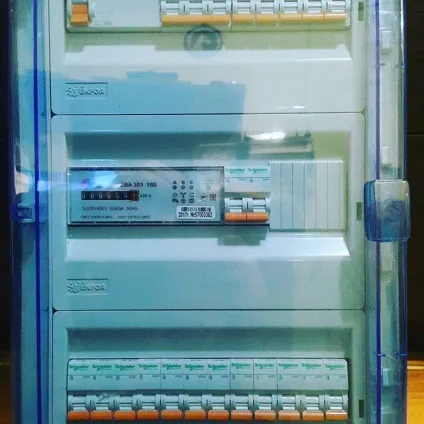

2 місяці ago by glhouse_nn Увечері під чашечку кави. Щит для офісу невеликою. # Електрик # електромонтаж # електрікаподключ # сборкащітов # електрика
