Чому іржавіє нержавейка

• Головна
• статті
• Чому іржавіє нержавейка?

Іноді доводиться чути від замовників побажання, щоб при виготовленні вироби з нержавійки під зам з була використана сталь, яка не буде іржавіти. Іноді просять, щоб була "не китайська". Від чого залежить чи буде іржавіти нержавейка? Чому взагалі це відбувається?

По суті можуть бути дві причини. Перша - умови експлуатації в агресивному середовищі. І друга - дефекти матеріалу.

Розглянемо ці явища докладніше.

Не всі види нержавіючої сталі призначені для експлуатації в агресивних середовищах. Наприклад на харчових виробництвах при технологічних процесах використовуються хлорсодержащие миючі засоби і там можуть повинна застосовуватися нержавіюча сталь з підвищеною корозійною стійкістю. Те ж саме відноситься до умов експлуатації в морській воді. З цієї причини обладнання, наприклад, з AISI 304 може просто прийти в непридатність. Для агресивних середовищ має сенс використовувати AISI 316 або дуплексні види нержавіючої сталі, такі як Ferralium SD40, SAF 2205 або Zeron 100.

Друга причина більш поширена - іржа може виникнути на поверхні металу в слідстві механічних пошкоджень або термічної обробки (викликані зварюванням). Це так звана точкова корозія. Цей вид корозії може початися в металі де присутні сторонні домішки, наприклад такі як сірка.

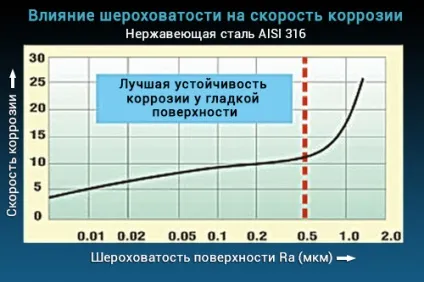

Гладка поверхня нержавіючого металу менш схильна до точкової корозії ніж шорстка. На графіку наведеному нижче показана залежність корозійної стійкості від шорсткості поверхні. Експеримент проводився з корозієстійких маркою нержавіючої сталі AISI 316 в хлорсодержащей середовищі. На графіку видно, що після того як шорсткість поверхні перевищує Ra> 0,5 мкм, стійкість до корозії різко знижується. Таким чином, шорстка поверхня AISI 316 робить її корозійну стійкість навіть гірше, ніж полірована поверхня AISI 304.

Сліди іржі можуть з'явитися навіть в місцях куди потрапила розжарена окалина. Це відбувається тому, що при температурі зварювання вигорають легуючі елементи, в першу чергу хром. На металі в місцях зварювання утворюються "сліди мінливості" (іноді називають сліди термічного впливу). У цих місцях нержавейка неминуче почне іржавіти. Шар іржі, однак, може залишитися тільки на поверхні металу, там де немає оксидної плівки, яка утворюється завдяки хрому. Тобто в глиб іржа розвиватися не буде. Але виглядають сліди мінливості і тим більше іржа дуже неестетично. Щоб цього не сталося зварювальний шов обробляють спеціальними емульсіями, травильними пастами або за допомогою абразивних матеріалів. При очищенні шва від залізних окислів (окалини окисів) травильними пастами, слід працювати в захисних окулярах і наносити тільки на остиглий метал, оскільки в них може містяться плавикова кислота. Після очищення зону зварного шва необхідно піддати операції пассивации. Пассивация металу - це процес обробки поверхні з цілю освіти на ній шарів сполук перешкоджають корозії. Тобто недостатньо тільки очистити зварної шов від продуктів зварювання, необхідно так само відновити захисний шар. Для цього так само існує різноманітна хімія: гелі, пасти. Іноді використовують для пасивації нержавійки азотну або лимонну кислоту.

Існують інноваційні методи очищення і пасивації. Наприклад метод електро-хімічної пасивації нержавіючого металу. Причому цей процес здійснюється без застосування продуктів травлення, які дуже шкідливі для здоров'я і навколишнього середовища. Компанія "Строй Метал" використовує обладнання компанії Surfox. Завдяки цьому продуктивність і якість робіт дозволяють нам виконувати замовлення з виготовлення виробів з дзеркальної нержавіючої сталі для елітних магазинів одягу, ресторанів, елементів інтер'єру.

Шліфування або полірування нержавіюча сталь.
