Чи горить газ датчики наявності полум’я АДП - 01

Розроблені і випущені конструкторським бюро «АГАВА» датчики контролю за наявністю полум'я АДП-01 застосовуються для автоматизації теплових агрегатів. На даний момент в лінійку входить вже 9 приладів, що розрізняються принципом дії і входами / виходами. Особлива увага приділяється двом новим приладам з даної лінійки: ультрафіолетовим датчикам АДП # 8209; 01.9 і АДП # 8209; 01.10.

Паливні агрегати, що працюють на газі і рідкому паливі, обов'язково повинні бути оснащені системою контролю за наявністю полум'я. Полум'я в зоні горіння не завжди відрізняється стійкістю, в деяких ситуаціях може відбутися його відрив. У цей момент горіння припиняється, а газ ще перебуватиме під, що створює загрозу вибуху газоповітряної суміші в топці.

Наявність факела контролює і відображає датчик полум'я. Якщо полум'я гасне, датчик передає в систему аварійний сигнал, у відповідь на який спрацьовує запобіжна апаратура (запірні клапани).

Незважаючи на те що сучасні системи виявлення полум'я добре відпрацьовані, вони мають ряд недоліків, такими як кінцева надійність і вірогідність виявлення полум'я або його відсутності, селективність, чутливість до сторонніх засвічення. Деякі прилади мають високу вартість.

Останній чинник є істотною для об'єктів житлово-комунального господарства, тому так важливо в цій сфері поява недорогих, але відповідають усім сучасним вимогам приладів. Компанія ТОВ КБ «АГАВА» з Запорожьеа, що впроваджує системи АСУ ТП і розробляє для них обладнання КВПіА, відома саме такими рішеннями: якісними, але за розумною ціною, створеними з опорою на власний двадцятирічний досвід і відповідно до потреб споживачів.

Основний сегмент бізнесу конструкторського бюро «АГАВА» становить автоматизація теплових агрегатів (котлів, топок, печей) і розробка контрольно-вимірювального обладнання для цієї галузі. Сьогодні ми загострити увагу на такому приладі, як датчик полум'я.

Призначення датчика-реле контролю полум'я АДП-01 (рис. 1) - фіксувати наявність полум'я в топці котла, а в разі його зникнення формувати сигнал для автоматики захисту.

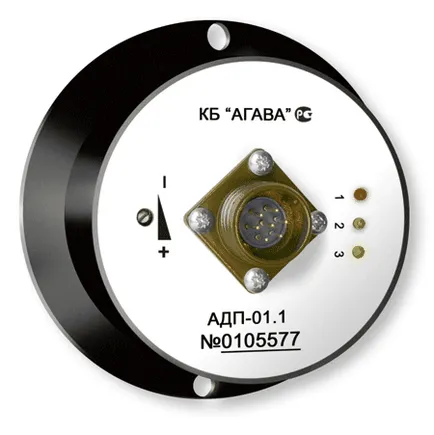

Мал. 1. Датчик-реле контролю полум'я АДП # 8209; 01

Датчики серії АДП # 8209; 01 випускаються вже кілька років. До теперішнього моменту в лінійку входять 9 приладів, що розрізняються в першу чергу чутливими елементами: це оптичні сенсори (фотодіоди і фоторезистори), іонізаційний сенсор і (остання розробка) ультрафіолетовий сенсор.

У корпусі невеликого приладу (габаритні розміри датчика складають 98 × 56 мм, вага - 125 г) знаходиться друкована плата, на якій змонтовані електронні компоненти. На задній кришці розташовані три світлодіода, вихідний роз'єм і змінний резистор, призначений для регулювання чутливості приладу. На передній частині корпусу знаходиться чутливий елемент.

Пульсації або випромінювання полум'я перетворюються за допомогою чутливого елемента в електричний сигнал, який після обробки порівнюється з пороговим рівнем. Якщо сигнал більше порогового рівня, на датчику горить зелений світлодіод, якщо менше - запалюється червоний світлодіод: це знак, що полум'я відсутній, а газ подається. Решта світлодіоди индицируют інтенсивність полум'я. Також при перевищенні порога формується вихідний сигнал.

Для підключення до системи автоматизації кожен датчик забезпечений виходом одного з двох типів: це може бути відкритий колектор або контакти реле.

АДП # 8209; 01.9 і АДП # 8209; 01.10

На прохання проектувальників і наладчиків, часто стикаються з проблемами настройки режимів горіння котлів і печей, компанія «АГАВА» освоїла випуск нових виробів: датчиків полум'я АДП # 8209; 01.9 і АДП # 8209; 01.10. Від приладів попередніх серій ці датчики відрізняються чутливим елементом, що реагує на ультрафіолетове випромінювання.

Навіщо знадобилася нова розробка? Справа в тому, що оптичні сигналізатори полум'я, які мають в якості сенсора фотодіоди і фоторезистори, реагують на пульсацію факела. У 90% випадків такий принцип дії себе виправдовує, однак іноді буває, що факел гасне, а оптичний датчик все одно показує наявність полум'я, тому що він реєструє неправдиві пульсації, що залишилися через коливання повітря або газів на тлі розпеченої стінки топки.

Ще однією проблемою, відомою всім котлостроітелям і експлуатаційників, є низька селективність датчиків полум'я, особливо характерна для трьох і більше горілчаних котлів (печей). Це загрожує як мінімум бавовною газу, а як максимум - до масштабної аварії котла або котельні.
Нові датчики АДП # 8209; 01.9 і АДП # 8209; 01.10 реагують на наявність ультрафіолетового випромінювання, а воно буває тільки при горінні газового факела. Таким чином, знімається проблема «розпеченій стінки топки».

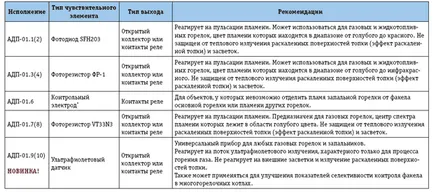

Таблиця 1. Застосування АДП # 8209; 01 для різних типів котлів

Крім того, оскільки ультрафіолетові прилади практично не реагують на сторонні засвічення у видимій частині спектру, знижується ймовірність того, що датчик зафіксує факел «чужий» пальники, тобто поліпшуються показники селективності роботи системи виявлення полум'я в цілому.

Ультрафіолетовий датчик вперше застосовується в приладах лінійки АДП # 8209; 01. Це універсальний прилад для будь-яких газових пальників і запальників, в тому числі для котлів і печей з ефектом світлої топки і з підвищеними вимогами до селективності.

Слід додати, що вартість приладів з лінійки АДП-01 сьогодні становить трохи більше 7 тисяч рублів.
У таблицю 1 зведені рекомендації щодо застосування всіх датчиків полум'я серії АДП # 8209; 01.

Замість післямови. Бліц-інтерв'ю з Олегом Смелаовічем Полтавцевим, комерційним директором ТОВ КБ «АГАВА»

Автоматизація теплових агрегатів настільки специфічна область, що непросто розібратися у всіх пов'язаних з нею термінах, поняттях і ситуаціях. Тому ми звернулися до фахівця, щоб поставити йому кілька запитань про датчиках полум'я, що застосовуються для автоматизації котлів.

ИСУП: Ваші датчики володіють двома типами виходів: з відкритим колектором і з контактами реле. Які частіше замовляють?

О. В. Полтавців. З релейним виходом. Це більш універсальне і надійне рішення.

ИСУП: Датчик АДП # 8209; 01.6 має контрольний електрод, який не входить до складу виробу. На чому базується його принцип дії?

О. В. Полтавців: У випадках, коли неможливо встановити АДП # 8209; 01 так, щоб він не бачив полум'я сусідніх пальників, використовується модель АДП # 8209; 01.6 з контрольним електродом. Полум'я пальника або запальника «зачіпає» електроди і між ними з'являється струм іонізації, який після посилення, обробки і порівняння з порогом формує дискретний сигнал.

ИСУП: Наскільки стійкий корпус АДП # 8209; 01 до високих температур?

О. В. Полтавців: фотодіодних і фоторезісторние датчики полум'я реагують на пульсації, які можуть виникати не тільки від полум'я, а й (при його відсутності) від коливань повітря або газу на тлі розпеченої топки, якщо відстань від стінки топки до датчика невелике. В цьому випадку потрібно встановлювати або іонізаційні датчики, або модифікації АДП # 8209; 01.9 або АДП # 8209; 01.10 (для газових пальників).

ИСУП: Що таке недостатня селективність контролю полум'я?

О. В. Полтавців: Це той випадок, коли прилад «бачить» полум'я чужої пальника і приймає його за свого. Тобто, якщо з якоїсь причини пальник не розпалили, а датчик «зловить» відсвіт факела сусідній або протилежної пальника, то автоматика буде «думати», що все в порядку, і вчасно не зупинить подачу газу. Це загрожує в кращому випадку бавовною газу, але може привести і до масштабної аварії котла або котельні.
