Бурова установка своїми руками

Кожна земельна ділянка має володіти власним джерелом води. Зазвичай, цю проблему вирішують, здійснюючи буріння свердловини. Однак, це пов'язано з великими витратами на послуги бурильників. У пошуках шляхів зниження витрат, умільці намагаються проводити бурильні роботи своїми силами і багато в цьому досягли успіху. Перше що слід зробити, це виготовити бурову установку. Бурова установка своїми руками - це завдання не з легких, проте, цілком вирішувана.

Види бурових установок?

На конструкції установки впливає метод, яким ви будете бурити свердловину. Під час ударно-канатного буріння виконується руйнування грунту за допомогою вантажу, кидали в свердловину. Після цього виробляють витяг пухкого грунту, після чого виробляють повторення циклу, поки свердловина не стане досить глибокою.

Витяг грунту обертовим буром і простіша, і складніша задача. Більш проста, так як потрібно менше фізичних зусиль, а більш складна, так як це більш складні пристосування, вони є більшими, і коштують дорожче. Деякі елементи, що містяться в буровій установці, не можуть бути створені своїми силами. Одні елементи вам продадуть на спеціалізованому підприємстві, інші вам виточить досвідчений токар.

Але в підсумку ви станете володарем повністю професійного агрегату, для якого навіть можливе використання на стороні, що відкриває можливості для успішного бурового бізнесу.

Малогабаритні бурильні установки (МГБУ) поділяються на такі види:

Установки під УКБ - ударно-канатне буріння. Дані установки є рамою на трикутному підставі. В якості робочих елементів користуються тросом до торому прикріплено долото або желонка.

Установки шенкового типу. В процесі роботи даних установок, вилучення ґрунту проводиться Шенком. Варто зазначити, що під час буріння не виконують промивання свердловини за допомогою води.

Агрегати роторного типу, в основі роботи яких лежить гідробуреніе.

Агрегати роторного типу з ручною подачею, є найпростішим варіантом, в якому електромотор замінюється ручною працею. Так як даний метод буріння пов'язаний з високими затратами, то він застосовується не часто.

Щоб самому виготовити навіть найпростішу установку для буріння, доведеться скористатися зварювальним апаратом, дрилем і болгаркою, а крім цього, вміти використовувати ці інструменти.

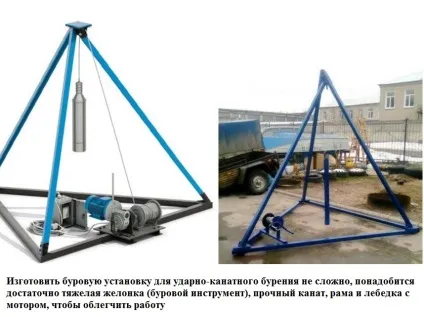

МГБУ під ударно-канатне буріння

Щоб створити таку бурову установку вам буде потрібно скористатися такими пристроями:

• розбірний станиною;
• ударним патроном ( «стаканом»);
• желонкою.

Для полегшення бурильних робіт, до установки підключається мотор редуктор, поверх барабана якого намотують трос до якого прикріплений патрон або желонка. Щоб забезпечити ефективну роботу, доведеться скористатися патроном, що важить приблизно 80 кг. Желонкою проводиться очищення забою від залишків грунту. Ефективно використовувати желонку і в місцевості з глинистими грунтами.

Головним робочим елементом в такій буровій установці є деталь, яка називається патроном або «стаканом». Щоб виготовити його, доведеться скористатися товстостінній трубою, діаметр якої буде приблизно 8-12 см, ніж важчій буде труба, тим краще. У нижній частині труби найчастіше виточують «зуби», створені для розпушення грунту, хоча в цьому місці патрон може бути і рівним. Крім цього, нижня кромка в «стакані» найчастіше заточується. У верхній частині просверливаются отвори, для надійного закріплення каната. Патрон може бути в довжину від 1 до 2 м.

Перш ніж починати роботи, краще пробурити в землі дірку, в яку ви будете опускати «стакан». Цей отвір повинен мати трохи більший діаметр ніж патрон.

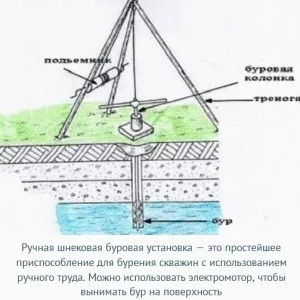

Шнековая МГБУ (мало габаритна бурова установка)

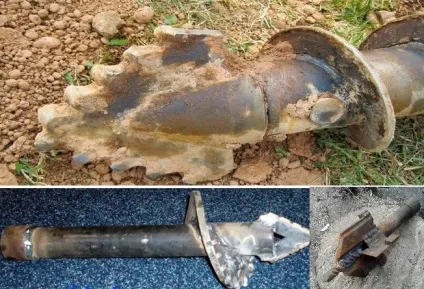

Шнековая бурова установка своїми руками будується навколо головного робочого елементу - бура. Щоб його виготовити слід скористатися сталевою трубою 10 см з діаметрі. На верхньому кінці труби облаштовується зовнішня гвинтова різьба. Протилежний кінець забезпечується шнековим гвинтом, діаметр якого приблизно дорівнює 20 см. Можна обмежиться одним - двома витками в шнеку. На кінці шнека приварюють пару ножів із сталі так, щоб при установці труби в вертикальне положення між ними і горизонтальною поверхнею був кут.

Для забезпечення більш зручного обертання бура, слід виконати зварювання ще одного відрізка труби (приблизно 1,5 м) і трійника з внутрішньої гвинтовим різьбленням. Загвинчування трійника виконується на розбірну штангу. Така штанга теж повинна бути 1,5 м в довжину.

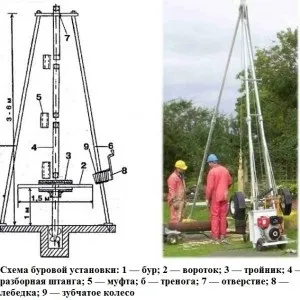

Бурова установка складається з: 1 - бура; 2 - воротка; 3 - трійника; 4 - розбірної штанги; 5 - муфти; б - триноги; 7 - отвори; 8 - лебідки; 9 - зубчастого колеса.

Проводитися поглиблення бура в грунт, з подальшим триразовим його поворотом, після чого він витягується, для видалення розпушеного грунту. Дані дії повторюються, поки глибина отвору не наблизиться до одного метру. Після цього, штанга повинна бути подовжена. Для цього, за допомогою муфти на неї монтують ще одну частину трубки зі сталі. Щоб зробити свердловину, глибина якої перевищує 8 м, доведеться здійснити закріплення конструкції на спеціальну вишку-триногу.

Верхня частина даного агрегату повинна володіти отвором, через яке буде здійснюватися вільний рух штанги. Так як штанга буде ставати все більш важкою, щоб її підняти потрібно використання лебідки. Вишку можна зробити як металевою, так і дерев'яною.

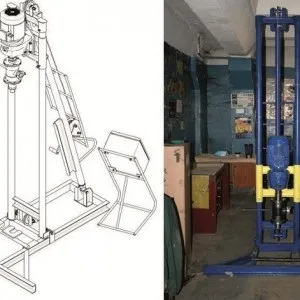

Конструкція надійної бурової установки

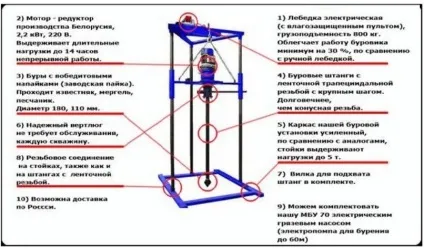

Для виготовлення бурової установки, що володіє достатньою надійністю і дозволяє займатися буровими роботами професійно, обов'язковою є покупка ряду складових, які виготовляються на заводах, обладнаних високоточної технікою. Буде потрібно покупка наступних елементів:

• вертлюга;
• бурової штанги;
• лопастного бура;
• мотор-редуктора;
• мотопомпи та рукава;
• шланга, через який подається буровий розчин.

Рама під монтаж даних елементів може бути виготовлена ​​своїми силами з такого матеріалу, як міцна сталь.

Використання вертлюга необхідно щоб передавати рушійний момент між мотором-редуктором і буром, і щоб подавати розчин для промивання. Корпус вертлюга містить рухому частину, на яку проводитися кріплення бурових штанг. По спеціальному герметичному патрубку здійснюється подача промивної рідини.

Хоч цей елемент і не є складним з конструктивної точки зору, його якість позначається на тривалості служби установки. У зв'язку з високими навантаженнями, щоб виготовити вертлюг, потрібно користуватися високоміцної сталлю, витримуючи мінімальні зазори рухомих елементів конструкції. Термін служби неякісного вертлюга закінчитися після того, як ви створите кілька свердловин.

Бурова штанга вибирається з розрахунком на те, яким типом буріння ви будете користуватися (ударним, обертальним, з промиванням і т.д.). Перетин штанги може бути круглим або шестигранним. За допомогою неї відбувається передача рушійного моменту прямо на бур. При роботі, відбувається занурення штанги все нижче, і вона потребує нарощування. Щоб виконати з'єднання, користуються спеціальними замками, на яких нарізана спеціальна конічна або трапецієвидна (прямокутна) різьблення, що забезпечує найбільш надійну зчеплення. Через внутрішній перетин штанги в порожнину свердловини подається вода, за допомогою якої відбувається розм'якшення ґрунту, і процес буріння стає швидшим і успішним.

Бур є робочим елементом, призначеним для того, щоб подрібнювати грунт. Щоб бурити професійно, слід користуватися спеціальними трехлопаснимі бурами, обертання яких проводитися циклічно. Бур може бути від 8 до 35 см в діаметрі. Для виготовлення даного елемента використовується якісна сталь, забезпечена високоміцними пластинами, наприклад, ВК-8. У місцевості з твердими грунтами рекомендують бурити декількома проходами. Починають з так званого розвідувального буріння (бур на 8 см), після цього, свердловина проходиться за допомогою бурів, що мають більший діаметр, поки ширина отвору не наблизиться до необхідних розмірів.

На цьому і закінчимо. Прочитавши цей матеріал ви маєте уявлення про те як робиться бурова установка своїми руками, залишилося тільки реалізувати теоретичні знання на практиці.
