Бурова установка для буріння свердловин на воду як зробити своїми руками

Буріння свердловини в деяких випадках вважається єдиним способом організації водопостачання приватного ділянки. При цьому виклик професійних бурильників, хоч і позбавляє господарів великий головного болю, все ж коштує недешево. Тому для багатьох привабливим варіантом є бурова установка для свердловин. створена своїми руками. Існує кілька варіантів малогабаритних бурових установок (МГБУ), які кожен власник ділянки може зробити самостійно. Нижче піде мова про технологію виготовлення найбільш популярних конструкцій, які суміщають в собі простоту і ефективність експлуатації.

Малогабаритне бурове устаткування зазвичай застосовується для буріння свердловин глибиною менше 100 м. Як правило, його використовують в тих ситуаціях, де експлуатація великогабаритної техніки є скрутної або може завдати серйозної шкоди ландшафту.

Буріння свердловини - оптимальний спосіб забезпечити водою свою ділянку

До переваг МГБУ можна віднести:

• невеликі розміри і вага;
• проста конструкція;
• зручність монтажу і транспортування;
• можливість застосування в умовах обмеженого простору;
• хороша ремонтопридатність.

Малогабаритні установки користуються великою популярністю у приватних домовласників

За способом руйнування грунту бурильні установки для свердловин на воду бувають ударними і обертальними. При ударному бурінні порода руйнується завдяки впливу важкого вантажу, підвішеного на канаті. Робочий інструмент кидається вниз, захоплюючи частину грунту, після чого піднімається на поверхню. Цикл повторюється до тих пір, поки не вдасться досягти потрібного водоносного горизонту.

До відома. Саморобні МГБУ використовують не тільки для облаштування автономного водопостачання. Таке обладнання часто застосовується і в будівельній сфері, наприклад при монтажі пальового фундаменту.

Застосування обертового бура вимагає менше фізичних витрат в порівнянні з ударним способом, оскільки в цьому випадку грунт розрізається гострим наконечником. Однак подібне обладнання має більш складну конструкцію. До того ж деякі деталі неможливо зробити самостійно, тому їх необхідно купувати окремо, що несе додаткові фінансові витрати при виготовленні такої бурової установки для свердловин своїми руками.

Технологія ударного буріння з'явилася в Китаї більше 3000 років тому і з успіхом продовжує застосовуватися сьогодні. Буровий верстат подібного типу є досить компактним і відрізняється підвищеною міцністю завдяки простій конструкції.

Типова МГБУ для ударного буріння складається з наступних частин:

• станина трикутної форми;
• робочий інструмент (патрон або желонка);
• підйомне пристосування.

Ударна бурильна установка для свердловин

Робочим інструментом даної конструкції є патрон, який повинен володіти великою вагою (близько 100 кг). Робиться він з труби діаметром 10-20 см. Довжина патрона становить 1-2 м.

Порада. Для того щоб грунт більш інтенсивно руйнувався, кінець желонки слід загострити або зробити в нижній частині кілька гострих «іклів».

Опорна рама конструюється, виходячи з габаритів робочого інструмента, а для зручності підйому застосовується лебідка, яку можна підключити до електродвигуна і тим самим значно спростити для себе процес буріння.

Схема патрона (желонки) з кульковим клапаном

Ударна бурильна установка для свердловин на воду своїми руками робиться за такою технологією:

1. Для виготовлення рами використовується квадрат з якісного металу. Спочатку створюється трикутне або прямокутну основу, а потім встановлюються ребра конструкції.
2. Щоб закріпити трос у верхній частині желонки сверлится кілька отворів або приварюється важіль.
3. Довжина троса підбирається з урахуванням максимальної глибини запланованої свердловини.
4. Патрон підвішується вгорі опорної рами, а другий кінець троса намотується на лебідку або барабан редуктора електродвигуна.

Користуватися таким пристосуванням досить просто. У місці, де передбачається проводити буріння, робиться невелике заглиблення з діаметром, трохи перевищує розмір патрона. Потім робочий інструмент по черзі опускається і піднімається, видаляючи грунт, поки не буде досягнута необхідна глибина свердловини.

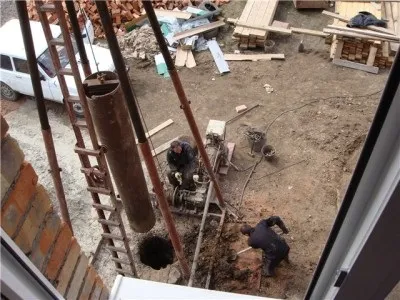

Буріння ударно-канатним способом

Бурова установка для свердловин. використовує обертальний рух робочого інструмента (лопастного бура), дозволяє здійснювати роботи на високому професійному рівні. Однак для її виготовлення необхідна покупка ряду комплектуючих, які складно зробити в домашніх умовах.

Конструкція МГБУ обертального типу виконується з таких компонентів:

• нижня і верхня рами;
• вертлюг;
• бурові штанги з замками;
• лопатевої бур;
• електродвигун з редуктором;
• мотопомпа;
• шланг.

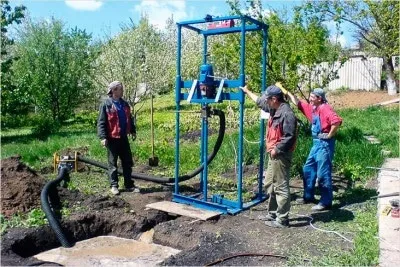

Бурильна установка з лопатевим буром

Вертлюг є одним з найважливіших елементів подібного бурового обладнання для свердловин. Він призначений для передачі крутного моменту від двигуна до буру і подачі промивної рідини в шахту.

Важливо. Не рекомендується виготовляти вертлюг самостійно. При недотриманні допустимих зазорів між склянкою і валом висока ймовірність порушення герметичності і, як результат, протікання розчину. Тому для саморобної установки краще купувати готовий виріб.

Виготовити лопатевої бур для бурильної установки своїми руками не дуже складно. Таке пристосування робиться з якісного металу, в який вплавляются високоміцні пластини (лопаті). Діаметр інструменту може коливатися в межах 10-35 см.

Бурові штанги призначені для нарощування глибини буріння. Зазвичай їх довжина становить 1-2 м. Між собою дані елементи скріплюються за допомогою спеціальних замків. Бурові штанги разом з замками, як і вертлюг, краще придбати окремо, так як для свердловини середньої глибини їх знадобиться велика кількість.

1. Оскільки доставка покупних комплектуючих установки для буріння свердловин (вертлюга, мотора-редуктора, штанг з замками, шланга для подачі розчину, лебідки з тросом) може зайняти певний час, їх замовлення слід здійснити заздалегідь.
2. Нижня і верхня рами виготовляються з квадрата, а вертикальні стійки з 40-міліметрової труби з товщиною стінки 4 мм.
3. Після виготовлення опорної рами необхідно зробити каретку (повзун) для переміщення робочого інструмента у вертикальній площині, на якій будуть кріпитися мотор-редуктор, вертлюг, бурові штанги і бур.
4. Для утримання і переміщення каретки використовується лебідка з тросом, яка кріпиться до рами.
5. Після установки основних вузлів до вертлюга підключається шланг від мотопомпи, а електродвигун через пусковий пристрій підключається до мережі 220 В або 380 В (в залежності від електричних параметрів двигуна).

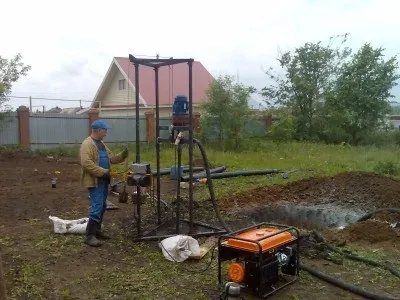

Обертальний буріння з промиванням

Виготовлення бурильної установки для свердловин своїми руками ще не дає гарантію позитивного результату під час експлуатації обладнання. При відсутності необхідного досвіду висока ймовірність здійснення критичної помилки, яка може привести до втрати інструменту або навіть цілої установки.

Оскільки помилки в бурінні обходяться досить дорого, не можна форсувати процес і відразу переходити до створення глибинної свердловини. Для початку краще потренуватися на малих глибинах, щоб набратися досвіду і навчитися запобігати клин.

Важливо. Новачки дуже часто «ловлять клин», втрачаючи при цьому бур і бурові штанги. У деяких випадках бур може заклинити настільки, що витягти його не вийде навіть краном.

При «складному» кам'янистому ґрунті краще використовувати кілька проходів. Для цього спочатку здійснюється розвідувальне буріння інструментом мінімального діаметра. Потім отвір в землі проходиться бурами більшого розміру, поки свердловина не досягне потрібних параметрів.

Зробити своїми руками бурову установку для свердловин не так складно, як провести безпосередній процес буріння. Щоб кошти і зусилля не були витрачені марно, дану роботу краще довірити професіоналам.
