Блок живлення, яким він не повинен бути

Поки неспішно готується огляд більш популярного БП на 12 Вольт, який може бути застосований в 3D принтері, я вирішив викласти невелику статтю про те, який БП мені попався недавно.

Скажу відразу, це не повноцінний огляд блоку живлення, а скоріше огляд з демонстрацією того, як іноді бувають зібрані блоки живлення і чому їх бажано відкривати перед використанням.

Купив я значить для товариша комплект з світлодіодних панелей, контролера і блоку живлення.
Блок живлення купувався тут. хоча за великим нагоди це не особливо важливо, тому що на такі граблі можна наступити всюди.

До самої посилці питань не виникло, упакував продавець свій товар досить якісно, обернув пупиркой, а сам БП в картонній коробці.

Взагалі блок живлення купувався окремим лотом, але не думаю, що це важливо.

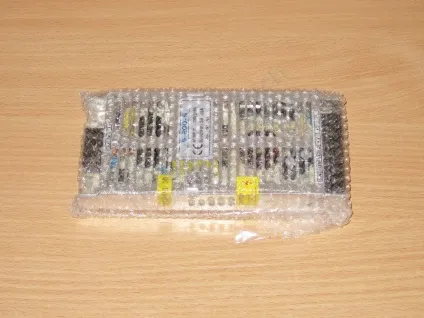

Усередині коробки БП мав додатковий захист у вигляді конверта з тієї ж пупиркі.

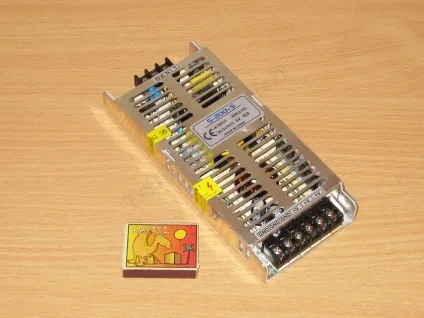

На вигляд теж все відмінно. Ну хто скаже по фото, що з Бп що щось не так?

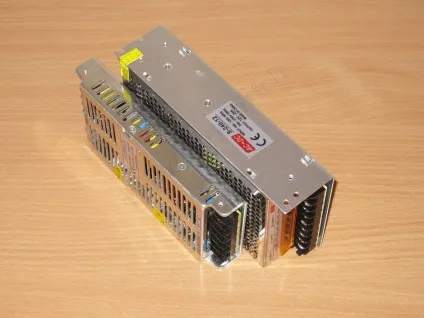

Блок живлення виконаний в так званому "ультратонкому" дизайні. Справа в тому, що цей Бп призначався в спеціалізовану конструкцію, тому такий формат корпусу там краще.

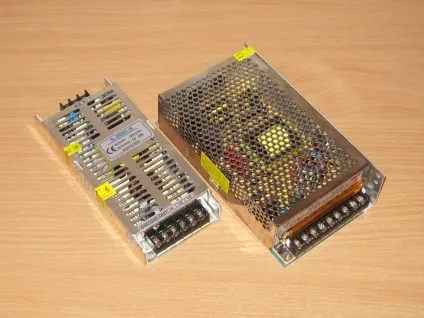

Але крім товщини він ще і менше розміром. Для порівняння поруч типовий БП 12 Вольт 240 Ватт.

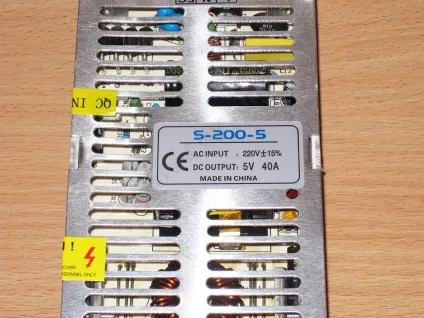

Заявлена потужність БП - 200 Ватт, напруга 5 Вольт і відповідно струм - 40 Ампер. Промаркований БП як S-200-5, тобто 200 Ватт 5 Вольт.

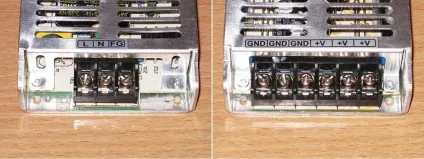

Клеми звичайні гвинтові, але нічим не закриті, що небезпечно.

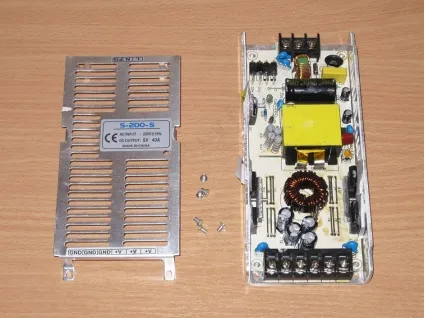

Звично беремо в руки викрутку і розкриваємо блок живлення
На перший погляд цілком нормально.

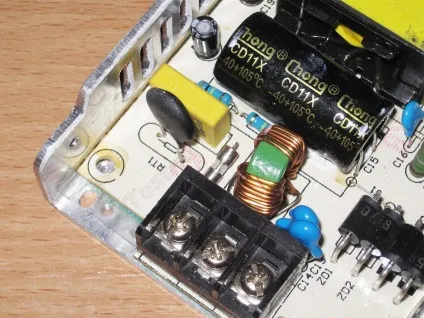

Навіть присутній запобіжник, термістор і мережевий фільтр. Виміряна ємність вхідного конденсатора - 134мкф, дуже мало для БП 200 Ватт.

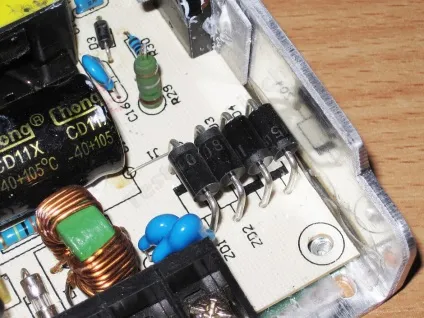

Діодний міст виконаний у вигляді окремих діодів 1N5408, не скажу що це погано, але і хорошим не назвав би. Як на мене, то краще коли є запас по струму, так як діоди всього на 3 Ампера.

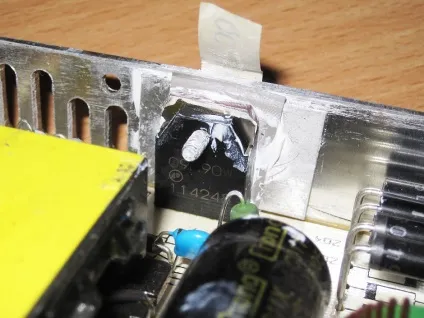

А ось і перший фейл. Чесно, у мене був культурний шок, коли я побачив, що силовий транзистор просто не прикручений до радіатора. БП явний кандидат на вихід з ладу. причому перед розбиранням я його ганяв на приблизно 25% потужності, пізніше покажу фото з тепловізора.
А вже те, що цей гвинт заклеєний папірцем - "перевірка якості ОК", це взагалі жорстокий сарказм з боку виробника.

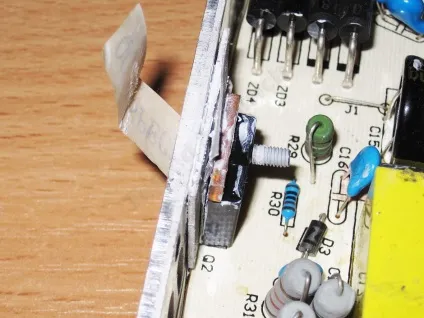

Але ладно НЕ пригвинчений, так він ще і не притиснутий, між транзистором і радіатором близько 1мм відстані.
Чесно, жерсть як вона є.

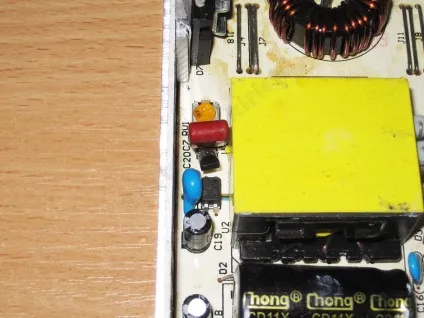

Між радіатором і трансформатором притулилася ланцюг зворотного зв'язку разом з Оптрони та підлаштування резистором.

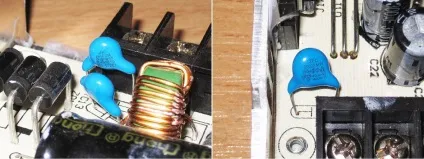

Ось що можу відзначити, так це те, що виробник поставив купу правильних конденсаторів Y1, я думаю з переляку

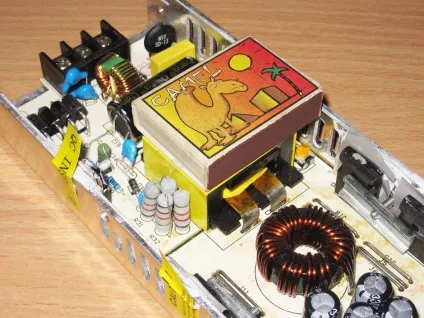

До трансформатора питань немає, він також виконаний в "тонкому дизайні", обмотка шиною, а не просто проводом або як частіше буває - літцендратом.

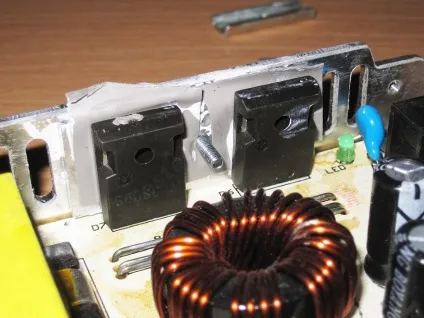

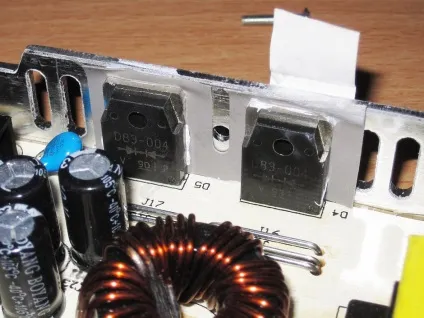

Вихідних діодних зборок поставили аж чотири, але тут також не обійшлося без косяків. Притискні планки їх ледве тримали, гвинти можна було спокійно викрутити пальцями. Перегрів майже неминучий.

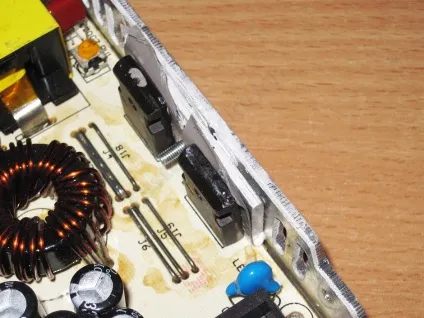

Якщо ви думаєте, що на цьому проблеми закінчилися, то ви глибоко помиляєтеся. Одна пара діодних зборок пригвинчена через алюмінієву пластинку, Кривий!

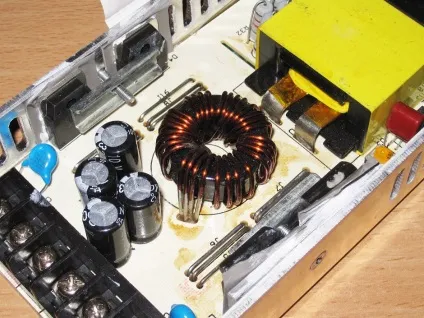

Вихідний дросель намотаний в чотири дроти і на мій погляд малуватий для таких струмів і потужності. В роботі видає неприємне дзижчання при навантаженні понад 25%.

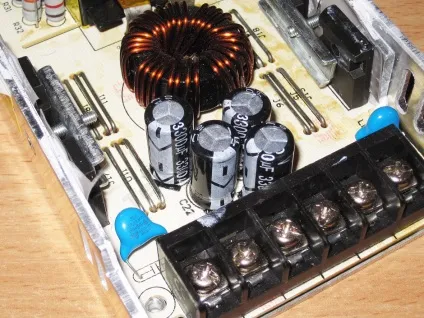

Вихідні конденсатори хоч і мають нормальну ємність, кожен на 3300мкФ, в сумі близько 15000мкФ виміряної, а також напруга в 10 Вольт, але на вигляд вельми дешеві, не думаю що вони прослужать довго.

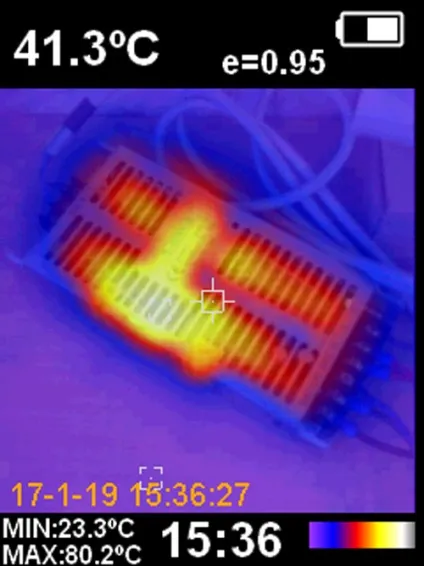

А ось як грівся силовий транзистор при навантаженні близько 25%, 80 градусів! при навантаженні хоча б в 50% БО помер би дуже швидко.

Ось такий от поганий БП, з хорошого можна відзначити, що він має все необхідне "на борту" що треба для нормального БП. Але деякі компоненти мають низьку якість, а сам БП великі дефектні збірки.

з поганого
Вхідний конденсатор заниженою ємності
Силовий транзистор НЕ прикручений і є щілина між корпусом транзистора і радіатором
Вихідні діодні збірки різні
У однієї пари діодних зборок крива пластина
Вихідні конденсатори низької якості.

А тепер власне про те, навіщо я все це написав.
Ні для кого не секрет, що досить велика частина комплектуючих до нас надходить їх Китаю, і якість цих комплектуючих може бути вельми різним, від майже ідеального, до такого, що включати страшно. Тому хочу порадити, якщо ви купили блок живлення не від бренду (хоча у них теж бувають косяки), то не полінуйтеся, відкрийте і огляньте монтаж, можливо це допоможе заощадити вам ваші гроші і нерви.

Витратити тиждень в пошуках найдешевшого блоку живлення, потім розкрутити його і почати дивуватися якістю виконання і комплектуючих.

Через мої руки пройшло багато блоків живлення, але щоб компонент ні прикручений, бачу вперше, тут впору і здивуватися.
Правда я не зовсім зрозумів щодо тижні пошуків. Бп купувався у продавця, який продав "біжучий рядок" і контролер до неї.

Якщо не секрет, які саме висновки невірні?

Згоден. Як то робив кілька блоків живлення з функцією UPS, але на 15 Вольт і від однієї батареї 12 Вольт.
Не пам'ятаю щоб такі були в продажу.

Ось ще варіант, PoE бесперебойник з виходами 3.3, 5 і 12 Вольт

плюс не естетичний колгосп

Я звичайно не претендую на красу, але зазвичай те, що роблю, виглядає цілком нормально.

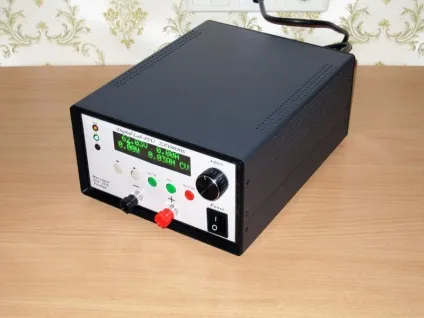

Потужний БП.

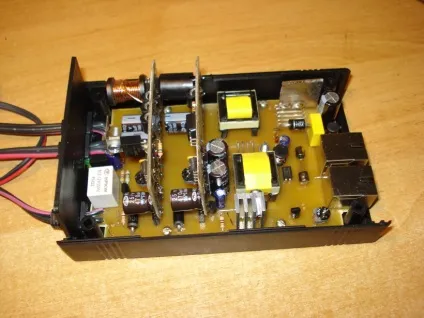

Та й не так давно я викладав огляд, де була одна з моїх плат, які я робив багато років назад.

На мій особистий погляд, не так вже й колгоспно виглядає.

Бачу відразу, де ваше і де куплене. І купленого більше.

Адже питання не в цьому. Красиво зробити проблем немає, плата, маска, шовкографія і "як у всіх", просто не завжди це має сенс.

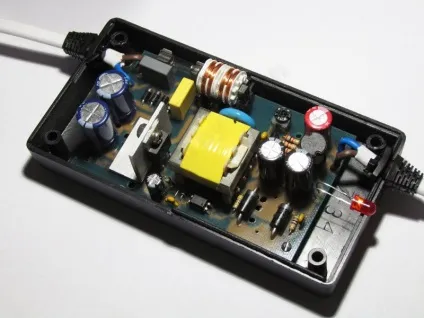

Останнє фото, я робив таких Бп багато, тому просто замовив плати, так було легше.

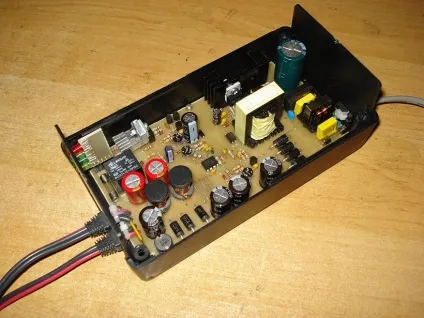

Перші два - таких Бп було зроблено не дуже велика кількість, швидше було зробити індивідуально.

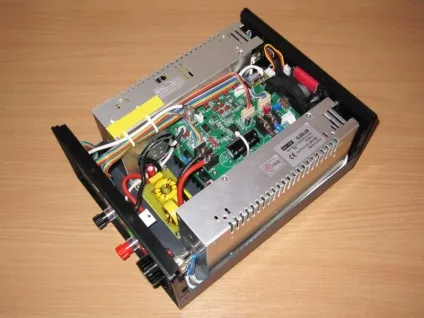

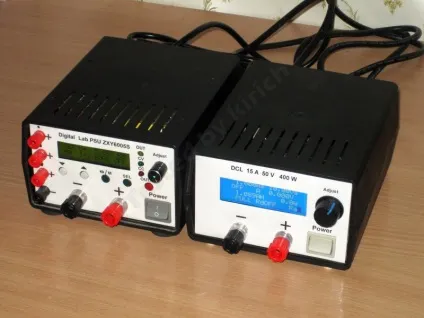

Потужний БП, там саме мого дуже мало, але збірка як на мене, цілком акуратна. Можна зробити повністю все самому (до речі я і думав спочатку робити плату харчування сам), але вийшло розжитися відповідними БП. Якби не розжився, то зробив би сам, в цьому нічого складного.

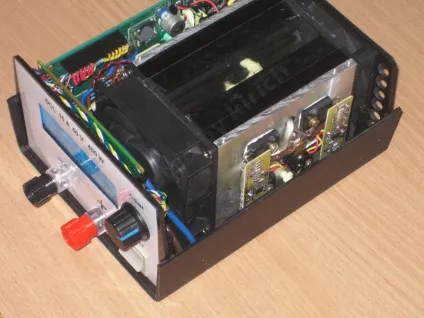

Електронна навантаження, частина моє, частина від такого ж як я, частина промислова.
